1.“QLEADER”命令
使用“QLEADER”命令,可以从图形中的任意点或特征处创建引线并在绘制时控制其外观。通常是由指定对象引出线条,在引线末端可添加多行文字说明,引线标注中的引线可以为折线或者曲线,并可以将引线设置为是否带箭头或带何种箭头。
可以使用“QLEADER”命令来标注倒角尺寸。45°的倒角标注可在倒角高度尺寸数值前加注符号“C”,倒角标注可用引线引出。非45°的倒角尺寸必须分别标注出倒角的高度和角度尺寸。以图4-42所示的倒角的引线标注为例,说明该引线标注的创建步骤。

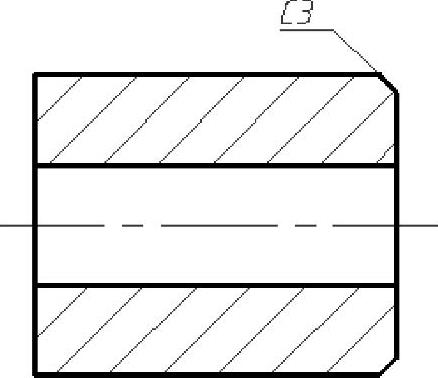

图4-42 引线标注示例(倒角标注)
命令:QLEADER↙ //在命令窗口中输入“QLEADER”命令
指定第一个引线点或[设置(S)]<设置>:S//选择“设置(S)”选项,弹出“引线设置”对话框,在“注释”选项卡的“注释类型”选项组中选择“多行文字”单选按钮,如图4-43所示;切换到“引线和箭头”选项卡,从“引线”选项组中选择“直线”单选按钮,从“箭头”下拉列表框中选择“无”单选按钮,在“角度约束”选项卡的“第一段”下拉列表框中选择“任意角度”,从“第二段”下拉列表框中选择“水平”,再切换到“附着”选项卡,勾选“最后一行加下画线”复选框,如图4-44所示,然后单击“确定”按钮
指定第一个引线点或[设置(S)]<设置>://指定引线的起始位置,如图4-45a所示
指定下一点: //指定引线通过的第2点,如图4-45b所示,注意启用对象捕捉追踪模式
指定下一点: //在水平方向上指定引线第3点,如图4-45c所示
指定文字宽度<0>:↙
输入注释文字的第一行<多行文字(M)>:C3↙ //输入第一行文字
输入注释文字的下一行:↙

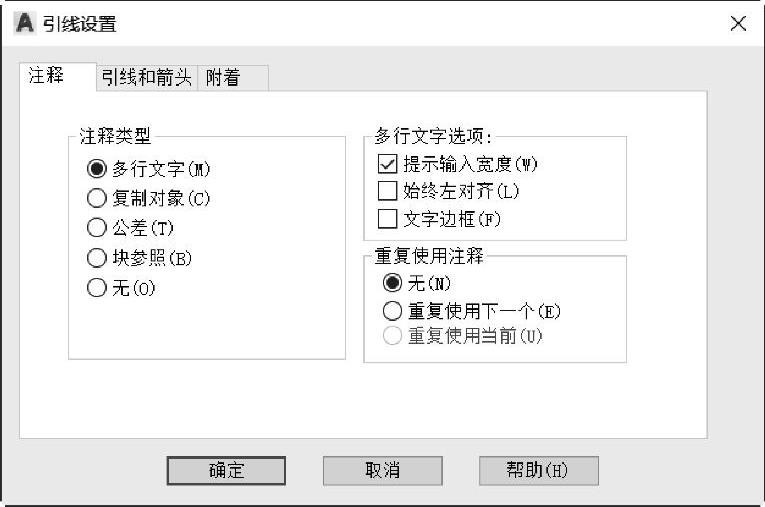

图4-43 “引线设置”对话框的“注释”选项卡

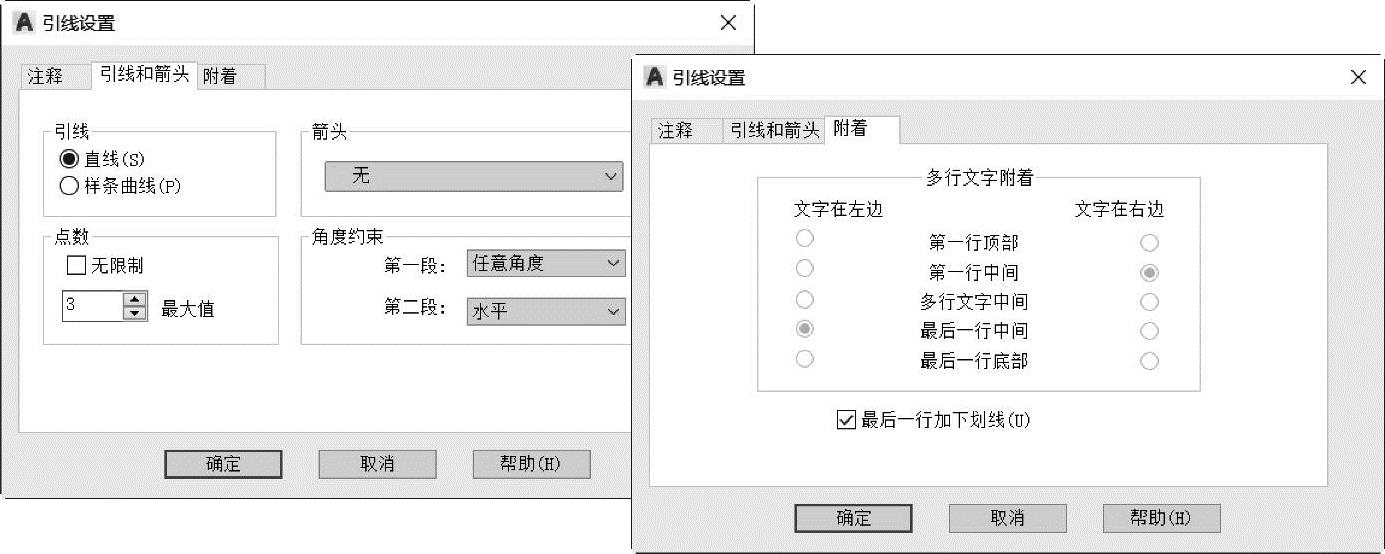

图4-44 设置引线、箭头和附着

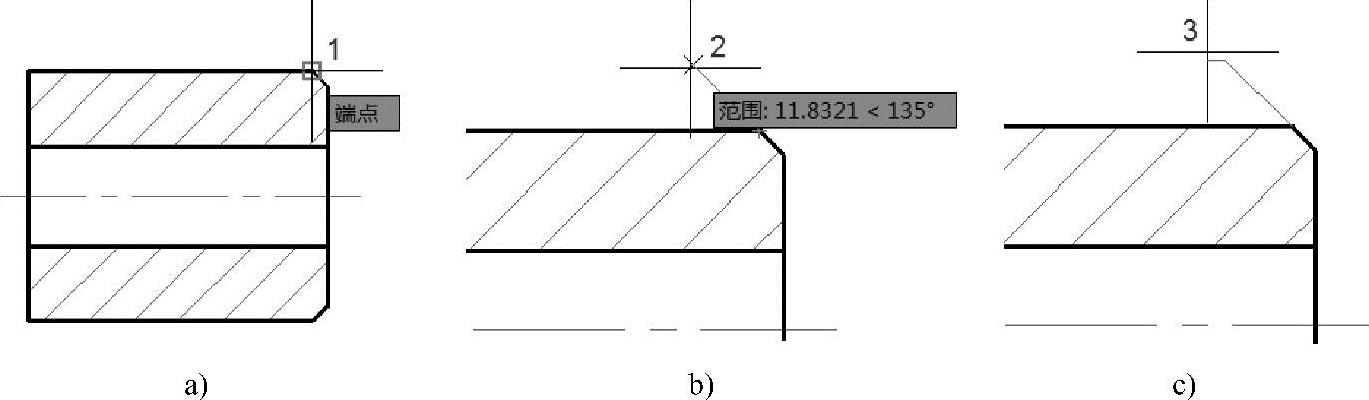

图4-45 指定第一个引线点
a)指定第一个引线点 b)指定引线第2点 c)指定引线第3点
知识点拨:为了便于使引线第一段位于倒角线的延长线上,特意在使用“QLEADER”命令之前按<F11>键来启用对象捕捉追踪模式,并在状态栏中右击“对象捕捉追踪”按钮,从弹出的快捷菜单中选择“对象捕捉追踪设置”命令,打开“草图设置”对话框并切换到“对象捕捉”选项卡,从“对象捕捉模式”选项组中确保增加勾选“延长线”复选框,如图4-46所示,然后单击“确定”按钮。

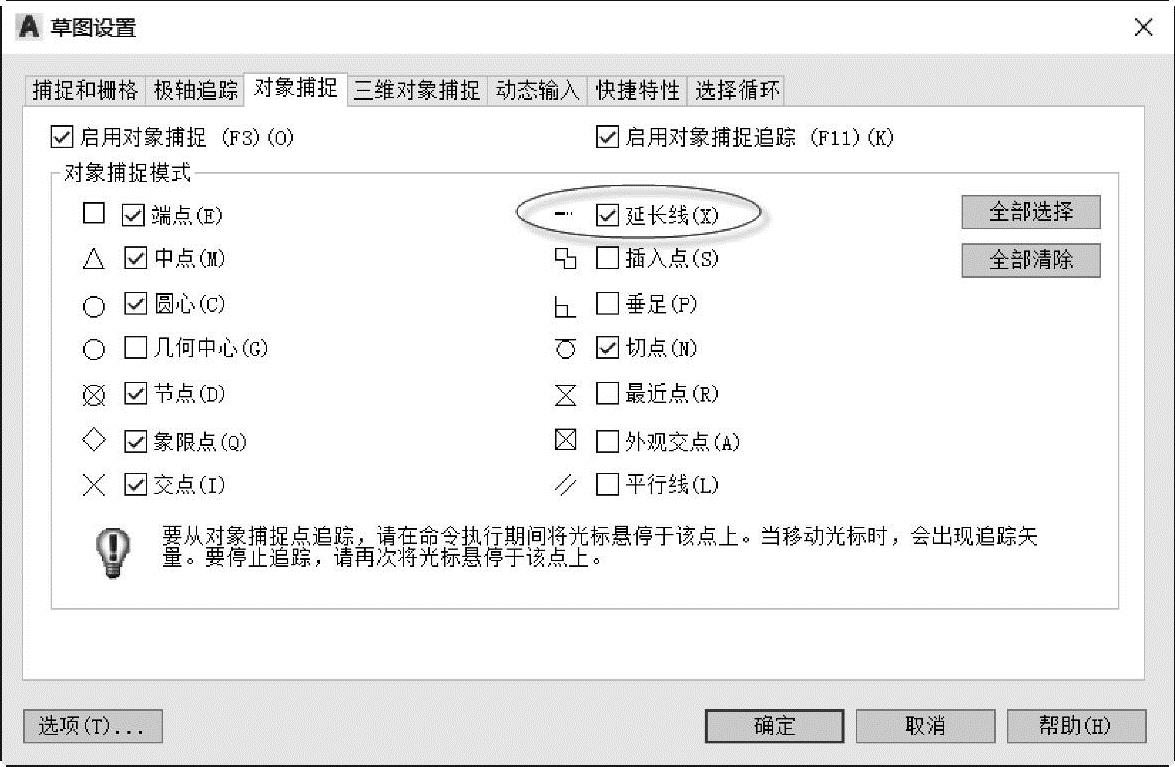

图4-46 对象捕捉模式设置
2.“多重引线”命令(MLEADER)与多重引线样式设置
在AutoCAD2018的“标注”菜单中提供了一个实用的“多重引线”命令,其对应的英文命令为“MLEADER”,对应的工具按钮为“多重引线”按钮。
在功能区“注释”选项卡的“引线”面板中单击“多重引线”按钮,或者在“标注”菜单中选择“多重引线”命令,则命令窗口中将出现“指定引线箭头的位置或[引线基线优先(L)/内容优先(C)/选项(O)]<选项>:”的提示信息。可以设置引线基线优先、内容优先以及引线箭头优先。其各主要命令选项的含义如下。
●引线基线优先(L):指定多重引线对象的基线的位置。如果先前绘制的多重引线对象是基线优先,则后续的多重引线也将先创建基线(除非另外指定)。在命令行中输入“L”以选择“引线基线优先”选项,按<Enter>键后,提示选项信息如下。指定引线基线的位置或[引线箭头优先(H)/内容优先(C)/选项(O)]<选项>:
●内容优先(C):指定与多重引线对象相关联的文字或块的位置。如果先前绘制的多重引线对象是内容优先,则后续的多重引线对象也将先创建内容(除非另外指定)。
●引线箭头优先(H):指定多重引线对象箭头的位置。
●选项(O):指定用于放置多重引线对象的选项。当选择此选项时,将会出现“输入选项[引线类型(L)/引线基线(A)/内容类型(C)/最大节点数(M)/第一个角度(F)/第二个角度(S)/退出选项(X)]<退出选项>:”的提示信息,从中选择所需的选项进行设置。
多重引线的外观由当前的多重引线样式决定。在创建多重引线之前,需要准备好所需要的多重引线样式。使用“多重引线”命令可以进行倒角标注、序号标注和基准标注等,可以为这些特定标注设置满足标准的命名多重引线样式。
在菜单栏的“格式”菜单中选择“多重引线样式”命令,或者在“草图与注释”工作空间功能区的“注释”选项卡中单击“引线”面板中的“多重引线管理器”按钮,打开图4-47所示的“多重引线样式管理器”对话框,图中的“倒角标注”“基准标注”“序号标注”是用户自定义的多重引线样式,系统自带的默认多重引线样式为“Standard”多重引线样式。利用该对话框,可以新建、修改和删除多重引线样式,并可以设置当前多重引线(将所选多重引线样式置为当前)等。
(www.daowen.com)

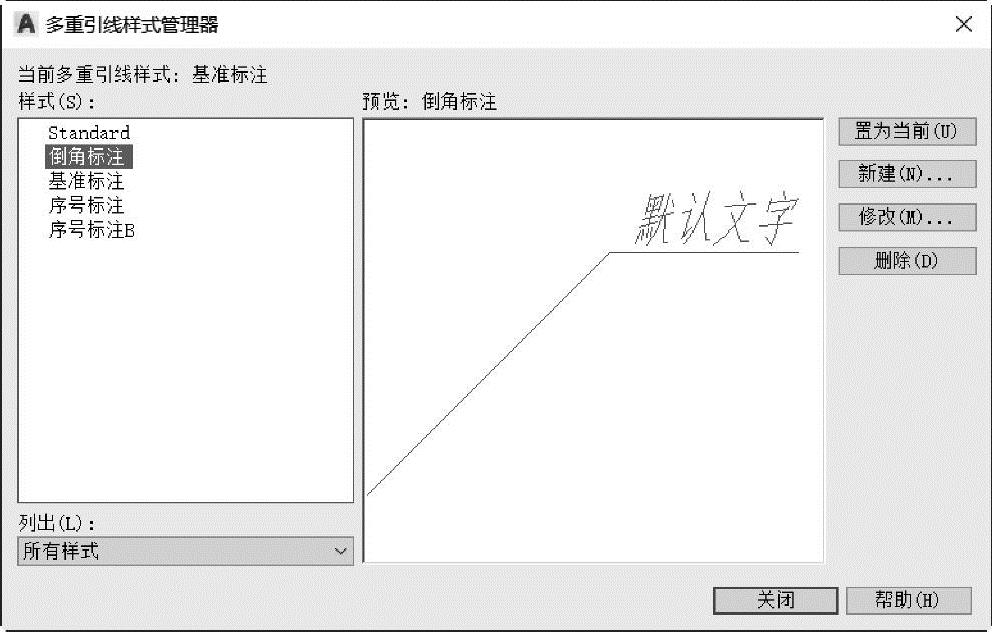

图4-47 “多重引线样式管理器”对话框
例如,要修改“Standard”多重引线样式,则在“多重引线样式管理器”对话框的“样式”列表框中选择“Standard”引线样式,接着单击“修改”按钮,打开“修改多重引线样式:Standard”对话框。利用“修改多重引线样式:Standard”对话框,可以设置引线格式、引线结构和内容,如图4-48所示。

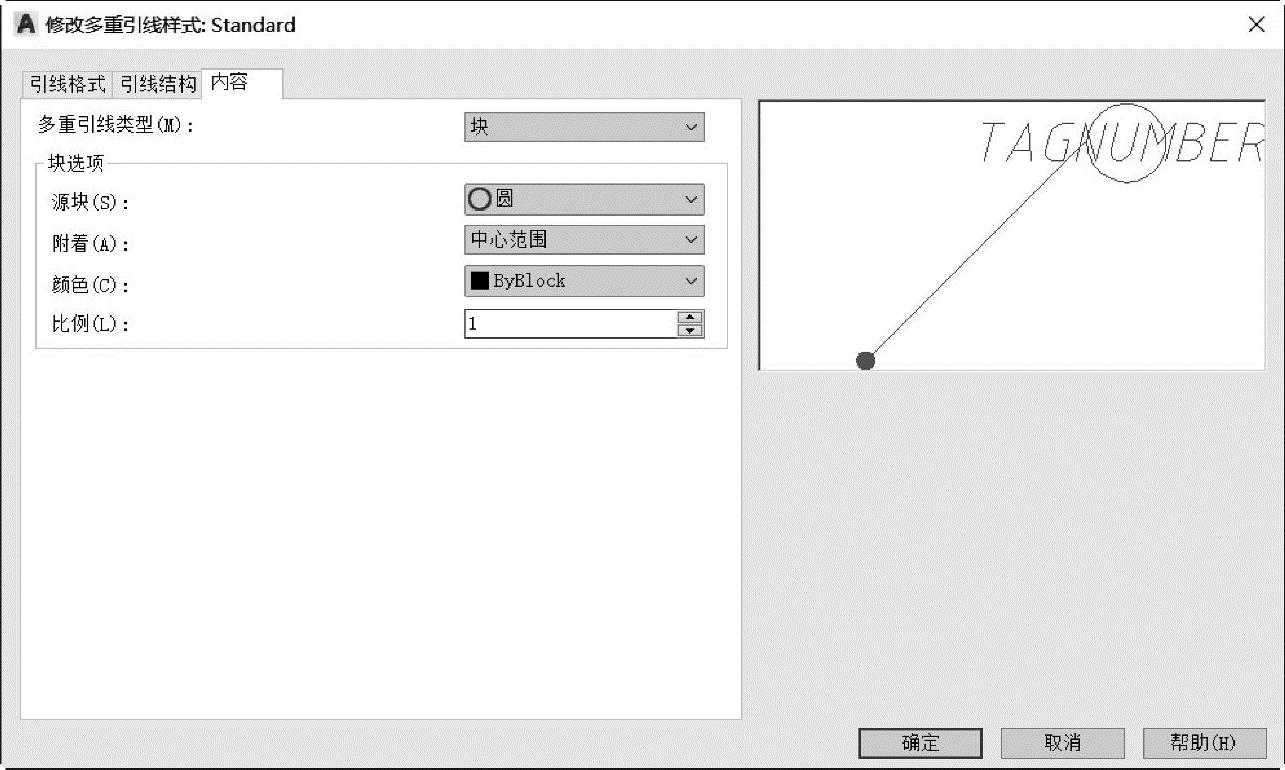

图4-48 修改多重引线样式

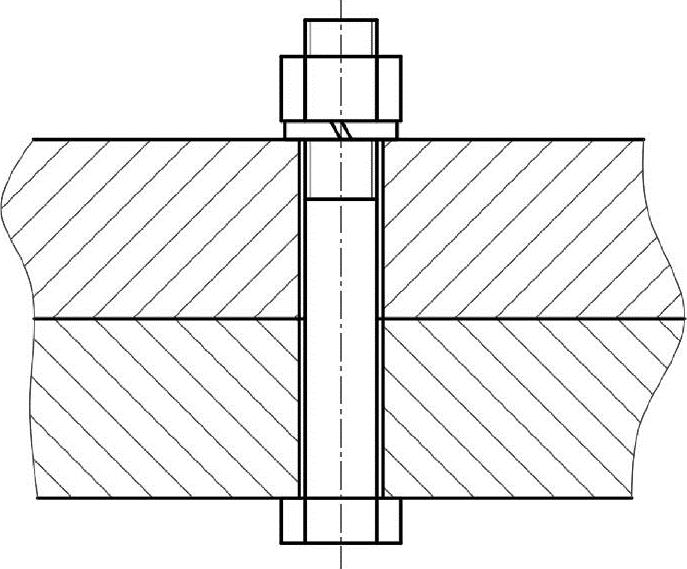

图4-49 存在的图形
下面以一个例子说明多重引线命令的使用方法,具体步骤如下。
(1)打开源文件“TSM_引线设置.DWG”,文件中存在着的图形如图4-49所示。
(2)在功能区“注释”选项卡的“引线”面板中将图形文件中已有的“序号标注”多重引线样式设置为当前多重引线样式,接着单击“多重引线”按钮,根据命令行提示执行下列操作。
命令:_mleader
指定引线基线的位置或[引线箭头优先(H)/内容优先(C)/选项(O)]<选项>:H↙
指定引线箭头的位置或[引线基线优先(L)/内容优先(C)/选项(O)]<选项>:
//在螺母图形的内部区域单击,确定引线箭头的位置,如图4-50所示
指定引线基线的位置: //图形外部区域的合适位置处单击,确定引线基线的位置,如图4-50所示
(3)系统弹出“编辑属性”对话框,输入标记编号为1,如图4-51所示,单击“确定”按钮。
完成的第一个引线标注如图4-52所示。
(4)使用同样的方法,创建其他的引线标注,完成后的多重引线效果如图4-53所示。

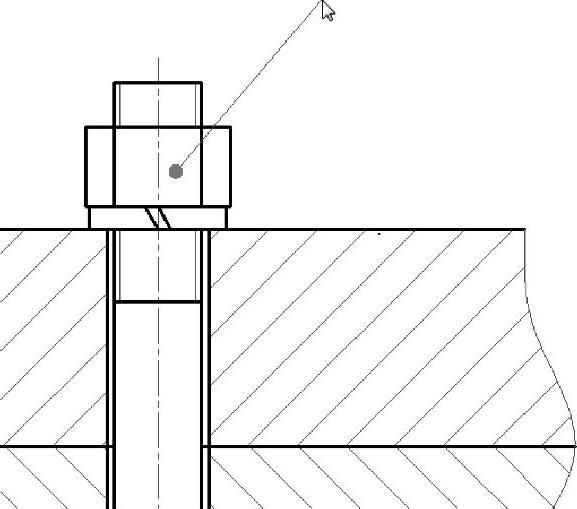

图4-50 指定引线箭头的位置和基线的位置

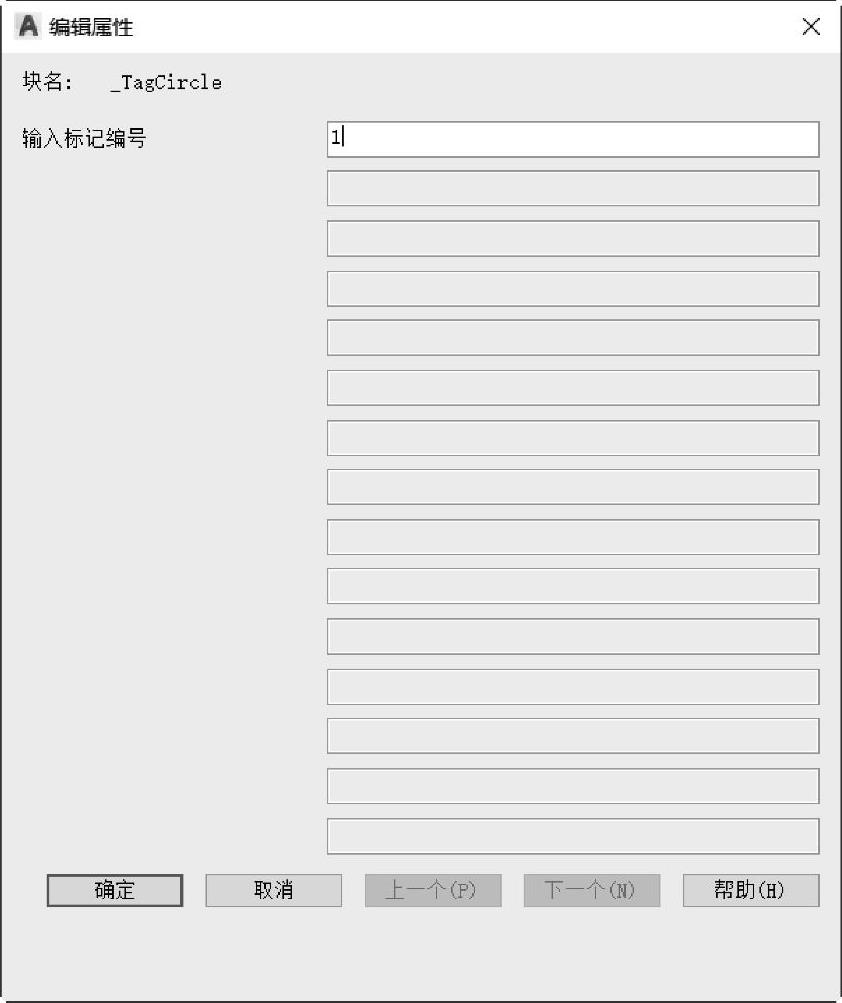

图4-51 输入序号标记编号

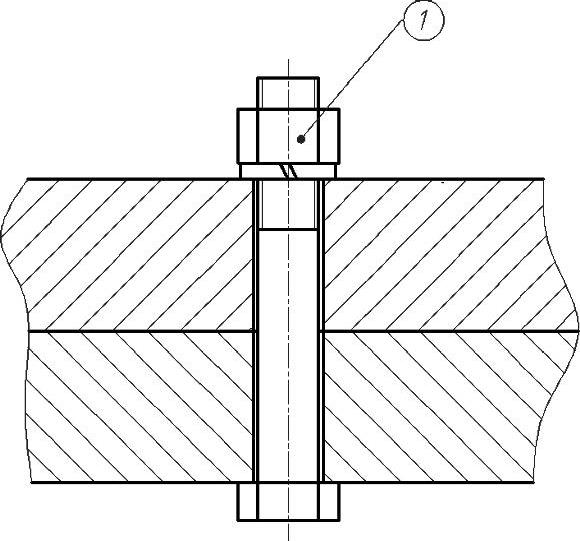

图4-52 完成的第一个引线标注

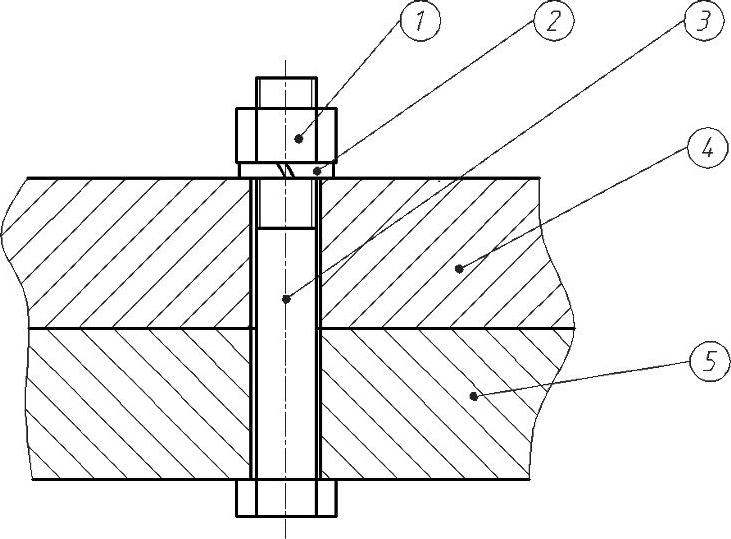

图4-53 完成多个引线标注
3.多重引线的其他实用命令
多重引线的实用命令还包括“添加引线”按钮、“删除引线”按钮、“对齐引线”按钮和“合并引线”按钮,它们的功能用途见表4-3。

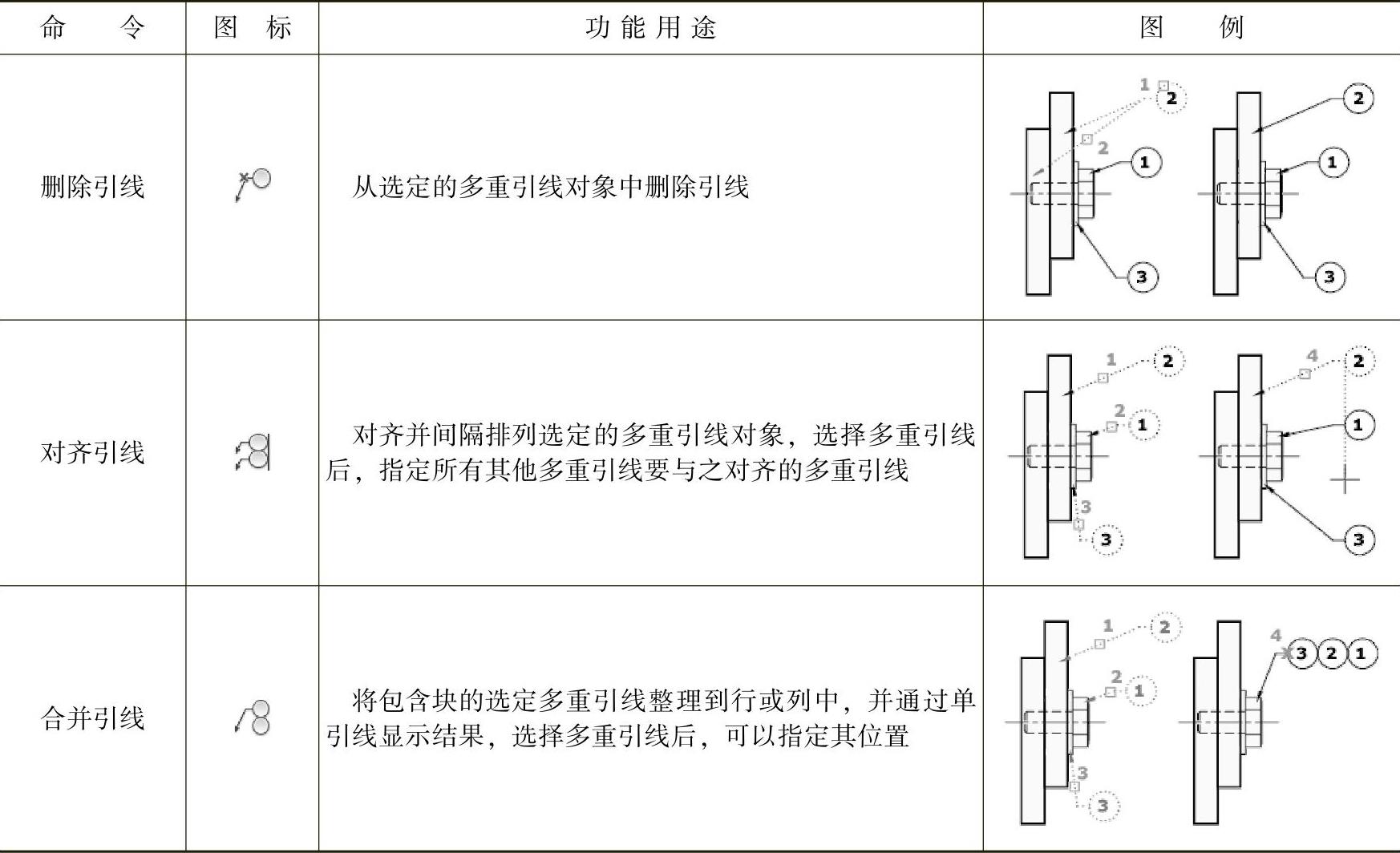

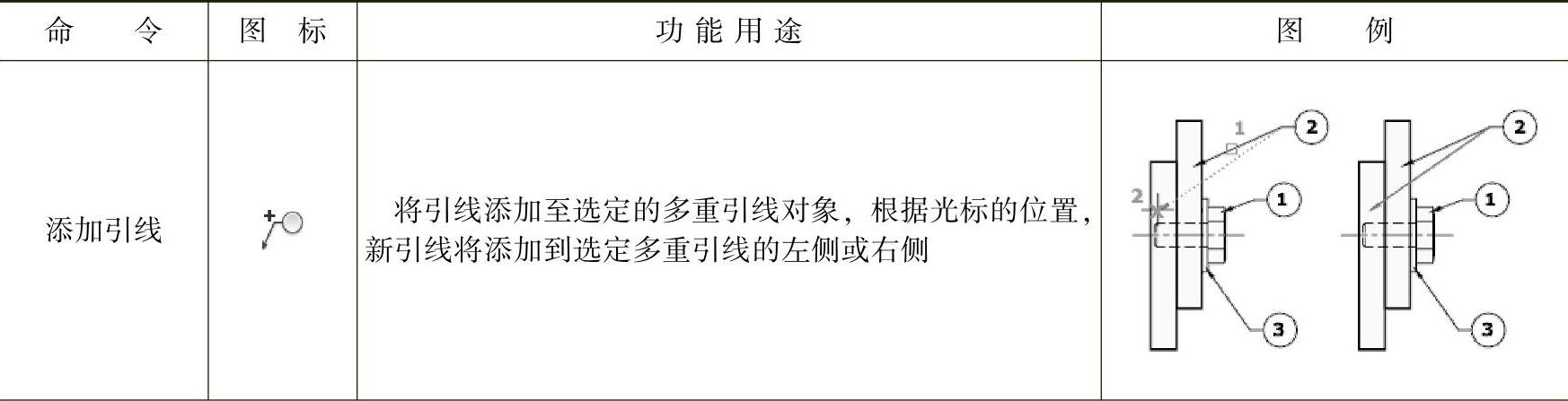

表4-3 多重引线的几个实用工具命令
(续)
