如何在AutoCAD中进行角度标注

时间:2023-06-15 理论教育 版权反馈
【摘要】:图4-21 对齐标注图4-22 角度标注示例对于图4-22所示的两条直线的夹角尺寸,也可以按照如下步骤进行标注。在“选择圆弧、圆、直线或<指定顶点>:”提示下直接按<Enter>键。图4-23 标注角度尺寸a)指定角的顶点 b)指定角的两个端点拖曳鼠标光标选择合适的位置来放置尺寸线。图4-24 标注圆弧的中心角尺寸在“标注”面板中单击“角度标注”工具按钮。

如何在AutoCAD中进行角度标注

角度标注的工具为“角度标注”按钮978-7-111-58002-7-Chapter04-28.jpg,其命令为“DIMANGULAR”。下面以标注两条直线的夹角尺寸为例说明其步骤。


(2)选择第一条直线。

(3)选择第二条直线。

(4)拖曳光标选择合适的位置来放置尺寸线。

完成的角度标注结果如图4-22所示。

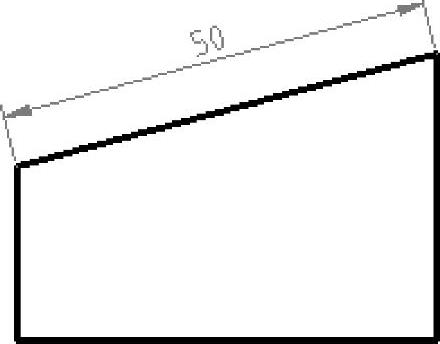

图4-21 对齐标注


图4-22 角度标注示例

对于图4-22所示的两条直线的夹角尺寸,也可以按照如下步骤进行标注。


(2)在“选择圆弧、圆、直线或<指定顶点>:”提示下直接按<Enter>键。

(3)选择一个端点作为角的顶点,如图4-23a所示。(www.daowen.com)

(4)分别在两条直线上各指定一端点以定义角的第一个端点和第二个端点,如图4-23b所示。

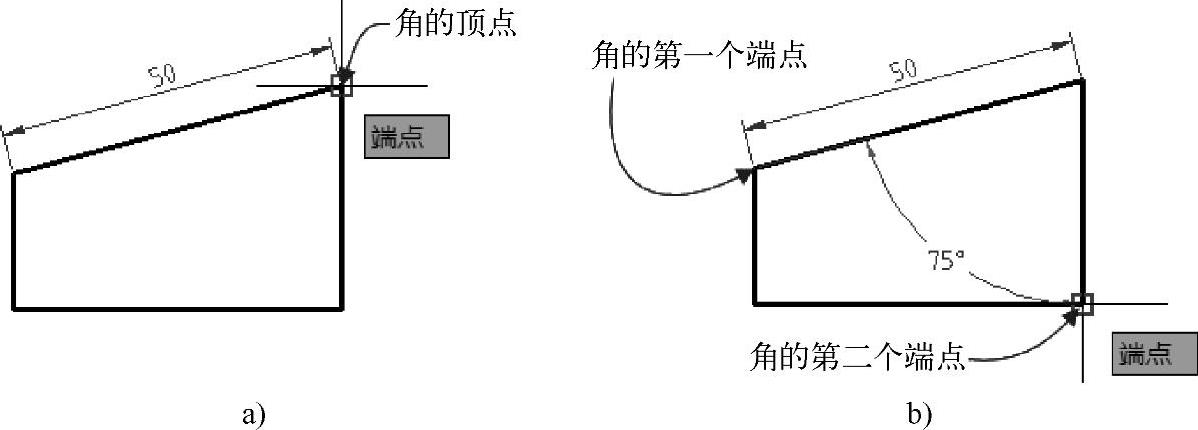

图4-23 标注角度尺寸

a)指定角的顶点 b)指定角的两个端点

(5)拖曳鼠标光标选择合适的位置来放置尺寸线。

另外,也可以使用“角度标注”工具按钮978-7-111-58002-7-Chapter04-34.jpg来标注圆弧的中心角尺寸,效果如图4-24所示。

标注圆弧的中心角尺寸的步骤如下。

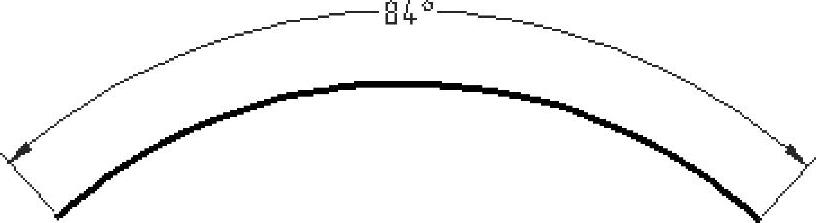

图4-24 标注圆弧的中心角尺寸


(2)选择圆弧。

(3)拖动鼠标光标选择合适的位置来放置尺寸线。
