在机械制图中，一个完整的尺寸是由尺寸文本、尺寸界线、尺寸线和尺寸线终端结构（箭头或斜线）组成，如图4-1所示。

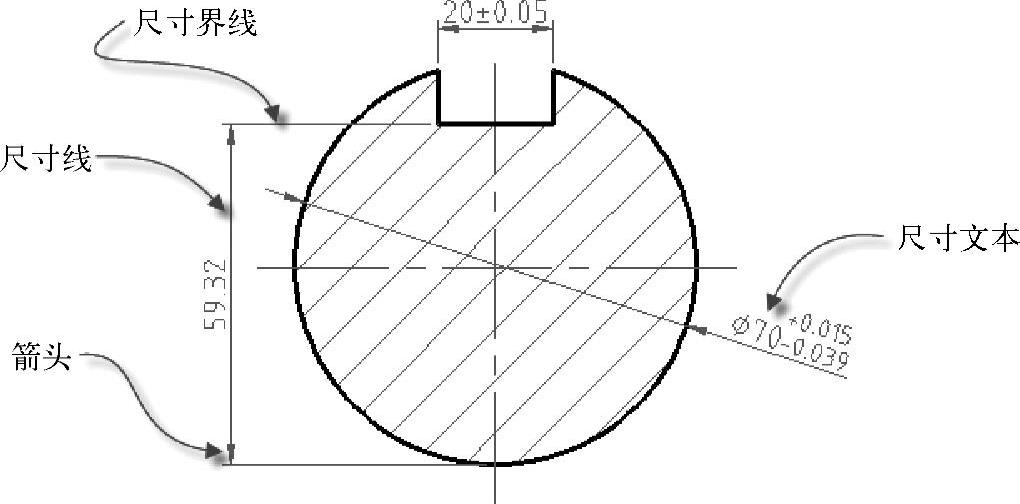

图4-1 尺寸的组成要素

（1）尺寸文本：尺寸文本包括尺寸数字和符号，尺寸数字表示尺寸的数值，而符号一般出现在尺寸数字之前，例如在标注半径时，在尺寸数字前注有符号“R”，而在标注直径时，在尺寸数字前注有符号“ϕ”。

尺寸文本一般放置在尺寸线的上方，也允许放置在尺寸线的中断处。其中，将尺寸文本放置在尺寸线的上方这种形式最为普遍。在同一张甚至是同一套图样中，尺寸标注应该采用统一的标注形式，推荐统一在尺寸线的上方放置尺寸文本。(www.daowen.com)

（2）尺寸界线：尺寸界线由图形的轮廓线、轴线或对称中心线处引出，用来表示所标注的尺寸的起止范围。尺寸界线用细实线绘制，它一般与尺寸线垂直，并且超出尺寸线2～5mm。也可用轮廓线、轴线或对称中心线直接作为尺寸界线。

（3）尺寸线：尺寸线位于相应的两尺寸界线之间，用细实线绘制。尺寸线不能用其他图线来替代，一般也不得与其他图线重合或在其延长线上。为了使标注工整、清楚，应该尽量避免与其他尺寸线或者尺寸界线相交。

标注线性尺寸时，尺寸线必须与所标注的线段平行。当有几条相互平行的尺寸线时，大尺寸应标注在小尺寸的外面，并且这些相同方向的各尺寸线之间的距离应大致均匀，间距最好大于5mm。

（4）尺寸线终端结构：尺寸线终端结构主要分两种形式，一种为箭头，另一种则为斜线。箭头适用于各种类型的图样，是广泛采用的形式。斜线形式适合标注某些线性尺寸，并且尺寸线与尺寸界线必须相互垂直，一般多在手工绘制草图时采用。
