1.在AutoCAD 2018中,删除对象的操作方法主要有哪几种?

2.图形阵列的类型分哪两种?

3.在AutoCAD 2018中,图元断开的方式有哪两种?它们的区别在什么地方?

4.使用“拉伸”工具按钮978-7-111-58002-7-Chapter03-79.jpg时,选择图形对象要采用交叉窗口或交叉多边形的方式。那么怎么操作才是交叉窗口或交叉多边形选择操作呢?

5.扩展类思考题:如何把一个圆等分成各段圆弧?提示:可以使用“DIVIDE”命令对一个对象进行等分,为了显示分割点时可设置点的显示样式。参考的操作步骤如下。

①在菜单栏中选择“格式”→“点样式”命令,或者在当前命令行上输入“DDP-TYPE”或“PTYPE”并按<Enter>键。

②系统弹出“点样式”对话框,从中选择一种可见的点样式。

③在当前命令行输入“DIVIDE”,按<Enter>键。

④选择要等分的圆。

⑤输入欲分割的段数(线段数目),按<Enter>键。

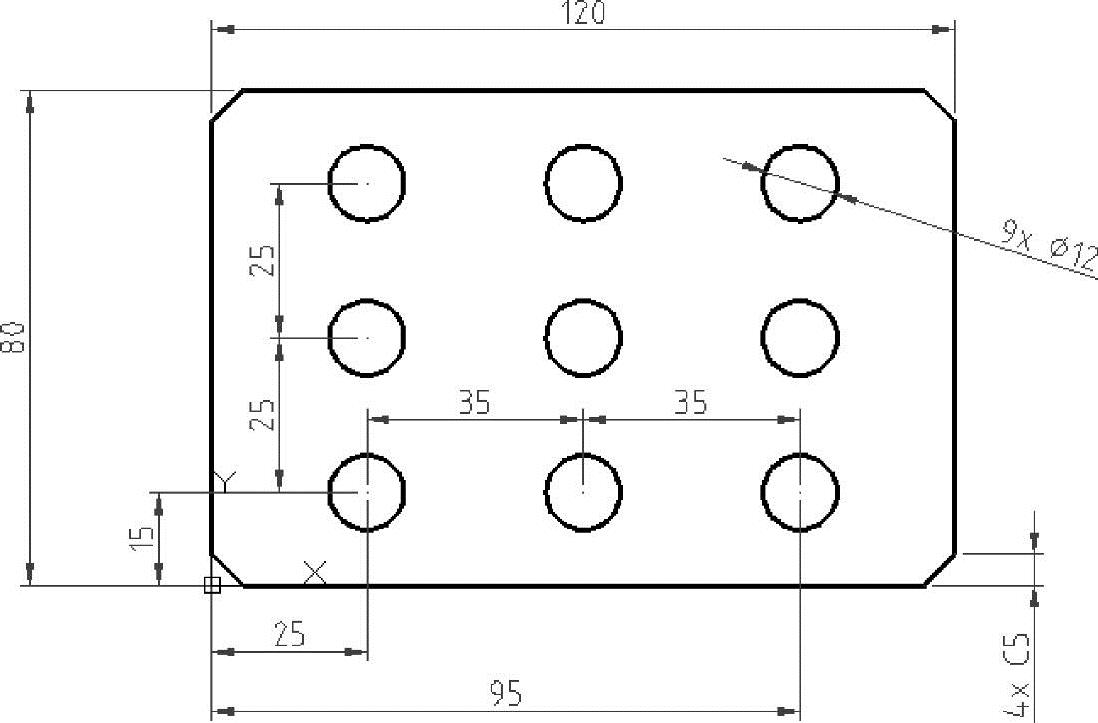

6.根据图3-40所示的相关尺寸绘制图形,注意倒角、阵列、删除等编辑操作。(www.daowen.com)


图3-40 练习的图形

7.根据3-41所示的相关尺寸绘制图形。


图3-41 练习的图形

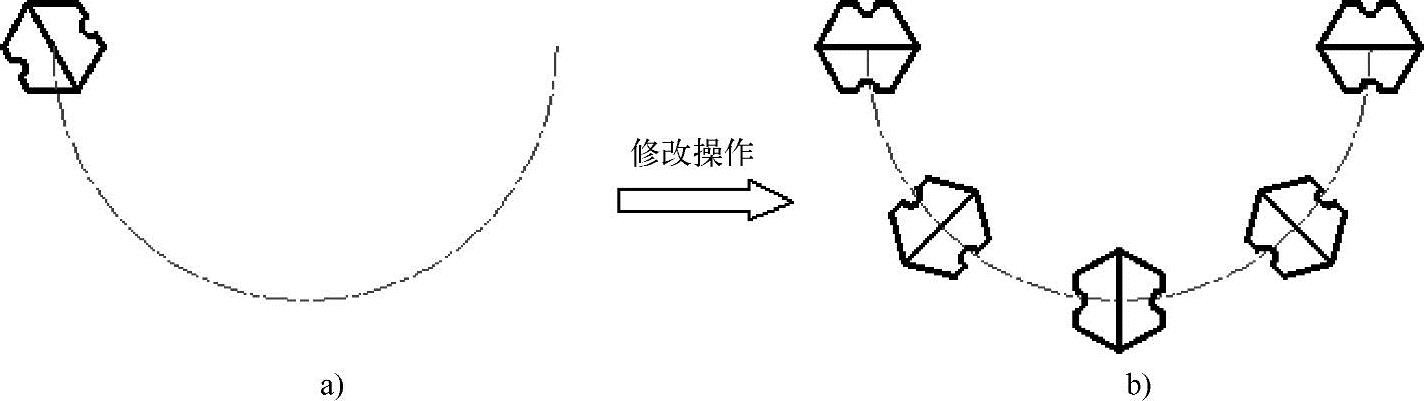

8.打开配套练习文件“2_8ex.dwg”,如图3-42a所示,通过相关的修改操作完成图3-42b所示的二维图形。


图3-42 绘制二维图形

a)原始图形 b)修改操作结果

操作提示:先对粗实线的图形旋转60°,再执行“路径阵列”命令。
