“修剪”（TRIM）命令允许用边界（修剪边）来删除图形的一部分，所述修剪边可以是直线、圆弧、矩形、多边形、椭圆、样条曲线等对象。

下面以简单例子说明执行修剪操作的一般步骤。

（1）在“修改”面板中单击“修剪”工具按钮，或者在命令窗口输入“TRIM”。

（2）选择剪切边（也称“修剪边”），如图3-25a所示，按＜Enter＞键确认。

（3）选择要修剪的图形对象，注意选择的位置，如图3-25b所示。完成操作后的效果如图3-25c所示。

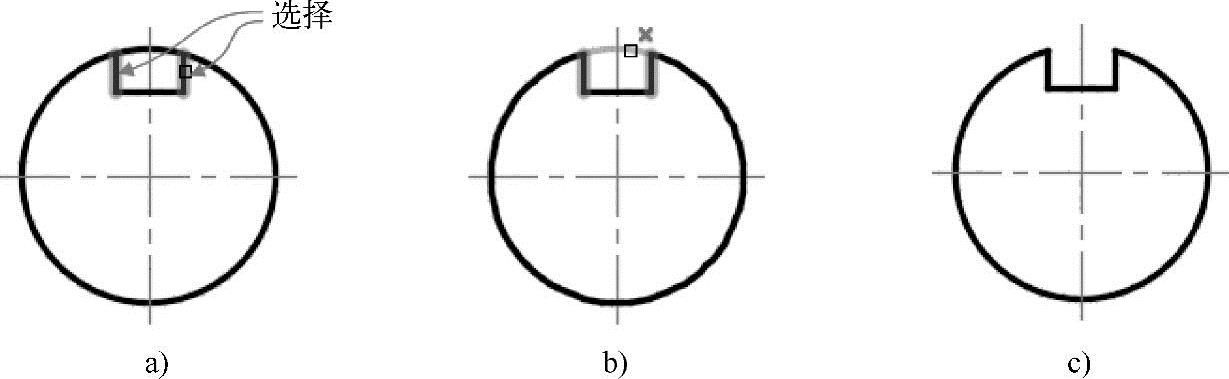

图3-25 修剪示例1

a）选择剪切边 b）选择要修剪的图形对象 c）修剪结果

说明：被修剪的线段与选取要修剪的图形对象的拾取位置有关。

在上述修剪操作的简单例子中，也可以按照下面的方法进行操作。

（1）在“修改”面板中单击“修剪”工具按钮。

（2）系统提示用户选择剪切边，此时可直接单击鼠标右键，或者直接按＜Enter＞键。

（3）依次拾取图3-26所示的两段图形，完成修剪操作。

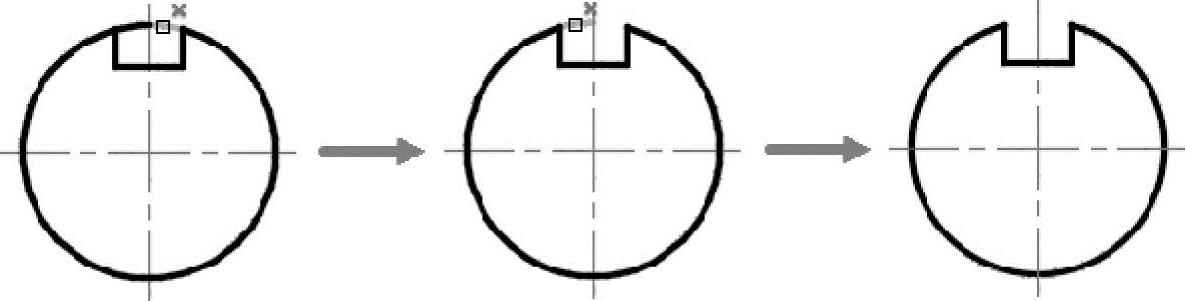

图3-26 修剪示例2

在AutoCAD 2018中，如果指定的剪切边太短，即剪切边与要修剪的图形对象没有相交，那么不宜按照上述例子的方法来进行。现在以另一个简单例子来说明，操作步骤如下。

（1）在“修改”面板中单击“修剪”工具按钮。

（2）选择剪切边，如图3-27a所示，按＜Enter＞键确认。(www.daowen.com)

（3）此时，命令窗口中出现“选择要修剪的对象，或按住＜Shift＞键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：”的提示信息，选择“边（E）”选项。

（4）此时，命令行窗口中出现“输入隐含边延伸模式[延伸（E）/不延伸（N）]＜当前延伸模式＞：”提示信息，选择“延伸（E）”选项。

（5）选择要修剪的图形对象，注意选择的位置，如图3-27b所示。

完成操作后的效果如图3-27c所示。

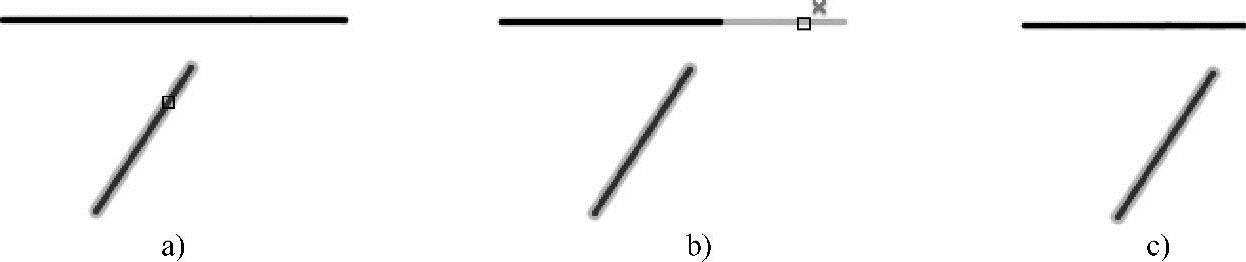

图3-27 修剪示例3

a）选择剪切边 b）选择要修剪的图形对象 c）延伸修剪结果

该修剪示例的命令历史记录及操作说明如下。

命令：_trim

当前设置：投影=UCS，边=延伸

选择剪切边...

选择对象或＜全部选择＞：找到1个 //选择图3-27a所示的修剪边

选择对象：↙

选择要修剪的对象，或按住＜Shift＞键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：E↙

输入隐含边延伸模式[延伸（E）/不延伸（N）]＜延伸＞：E↙

选择要修剪的对象，或按住＜Shift＞键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：//在图3-27b所示的位置单击

选择要修剪的对象，或按住＜Shift＞键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：↙
