使用AutoCAD进行偏移操作的步骤及注意事项

“偏移”(OFFSET)也称偏距,它主要用来复制平行线或者同心圆。在AutoCAD 2018中,可使用两种方式对选定的对象进行偏移操作,一种是按指定的距离来进行偏移,另一种则是通过指定点来进行偏移。

这里先以简单例子讲解如何按指定的距离来进行偏移操作(本书提供配套的练习文件“偏移练习.dwg”),其具体步骤如下。

(1)在“修改”面板中单击“偏移”工具按钮978-7-111-58002-7-Chapter03-44.jpg,或者在命令窗口中输入“OFFSET”。

(2)输入偏移的距离。例如在练习示例中输入偏移距离为“100”。

(3)选择要偏移复制的对象,如图3-23a所示。

(4)指定要偏移的那一侧上的点。例如在对象右侧的任意位置上单击从而定义偏移方向。

完成偏移操作后的效果如图3-23b所示。可以继续进行偏移操作,按<Enter>键退出。

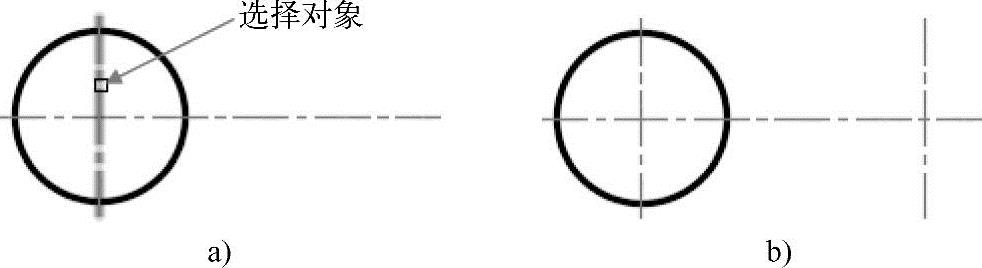

图3-23 偏移操作1

a)选择要偏移复制的对象 b)偏移结果

通过指定点来进行偏移操作的步骤如下。(www.daowen.com)

(1)在“修改”面板中单击“偏移”工具按钮978-7-111-58002-7-Chapter03-46.jpg,或者在命令窗口中输入“OFFSET”。

(2)命令窗口的当前命令行中出现“指定偏移距离或[通过(T)/删除(E)/图层(L)]<当前值>”的提示信息,选择“通过(T)”选项。

(3)选择要偏移复制的对象,如图3-24a所示。

(4)指定通过点,如图3-24b所示。

(5)按<Enter>键退出偏移操作。

完成该偏移操作后的效果如图3-24c所示。

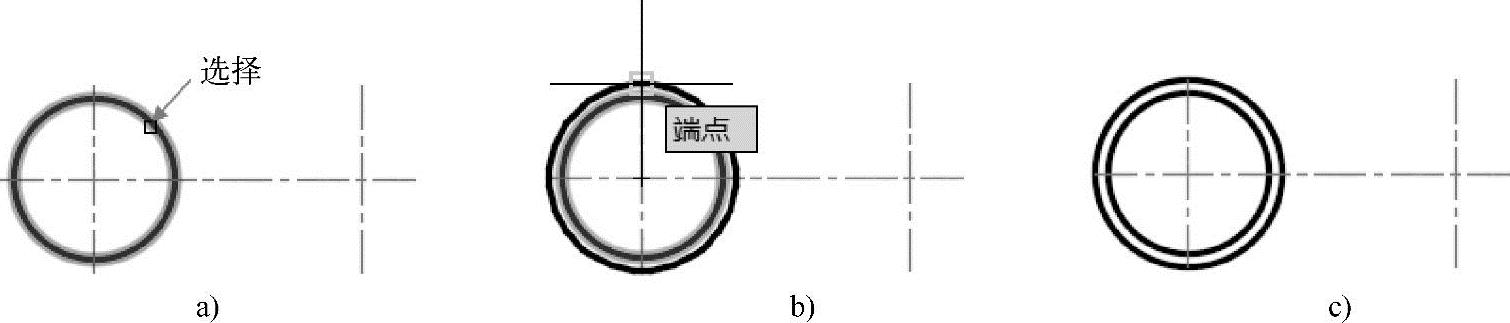

图3-24 偏移操作2

a)选择要偏移复制的对象 b)指定通过点 c)偏移操作结果
