路径阵列的创建思路是沿路径或部分路径均匀分布对象副本。路径可以是直线、多段线、三维多段线、样条曲线、螺旋、圆弧、圆或椭圆。

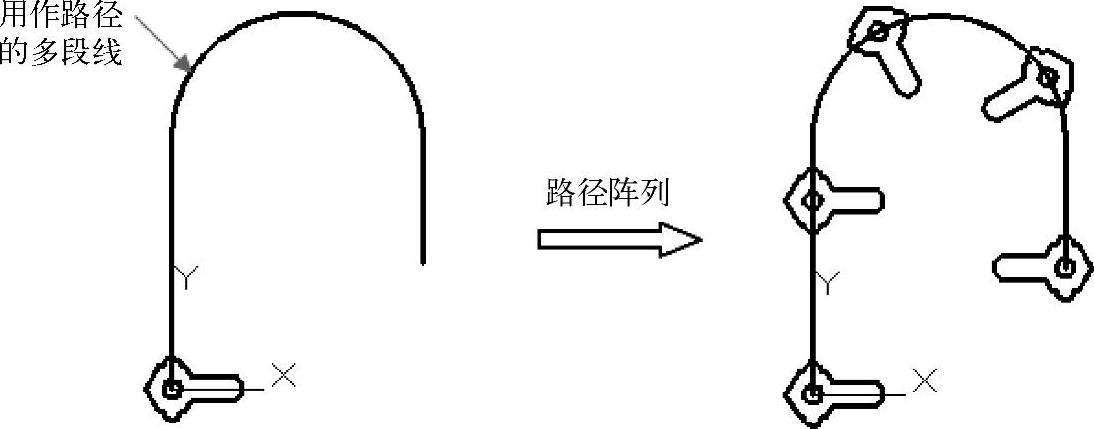

创建路径阵列的示例如图3-20所示，该路径阵列的创建步骤如下。读者可以打开本书配套的“路径阵列.dwg”文档来练习。

图3-20 路径阵列示例

（1）在“修改”面板中单击“路径阵列”按钮。

（2）根据命令行提示，进行如下操作。

命令：_arraypath

选择对象：指定对角点：找到11个 //框选图3-21所示的图形作为要阵列的图形

选择对象：↙

类型=路径 关联=是

选择路径曲线： //选择二维多段线定义路径

选择夹点以编辑阵列或[关联（AS）/方法（M）/基点（B）/切向（T）/项目（I）/行（R）/层（L）/对齐项目（A）/Z方向（Z）/退出（X）]＜退出＞：M↙

输入路径方法[定数等分（D）/定距等分（M）]＜定距等分＞：D↙(www.daowen.com)

选择夹点以编辑阵列或[关联（AS）/方法（M）/基点（B）/切向（T）/项目（I）/行（R）/层（L）/对齐项目（A）/Z方向（Z）/退出（X）]＜退出＞：I↙

输入沿路径的项目数或[表达式（E）]＜6＞：5↙

选择夹点以编辑阵列或[关联（AS）/方法（M）/基点（B）/切向（T）/项目（I）/行（R）/层（L）/对齐项目（A）/Z方向（Z）/退出（X）]＜退出＞：A↙

是否将阵列项目与路径对齐？[是（Y）/否（N）]＜是＞：Y↙

选择夹点以编辑阵列或[关联（AS）/方法（M）/基点（B）/切向（T）/项目（I）/行（R）/层（L）/对齐项目（A）/Z方向（Z）/退出（X）]＜退出＞：AS↙

创建关联阵列[是（Y）/否（N）]＜是＞：↙

选择夹点以编辑阵列或[关联（AS）/方法（M）/基点（B）/切向（T）/项目（I）/行（R）/层（L）/对齐项目（A）/Z方向（Z）/退出（X）]＜退出＞：↙

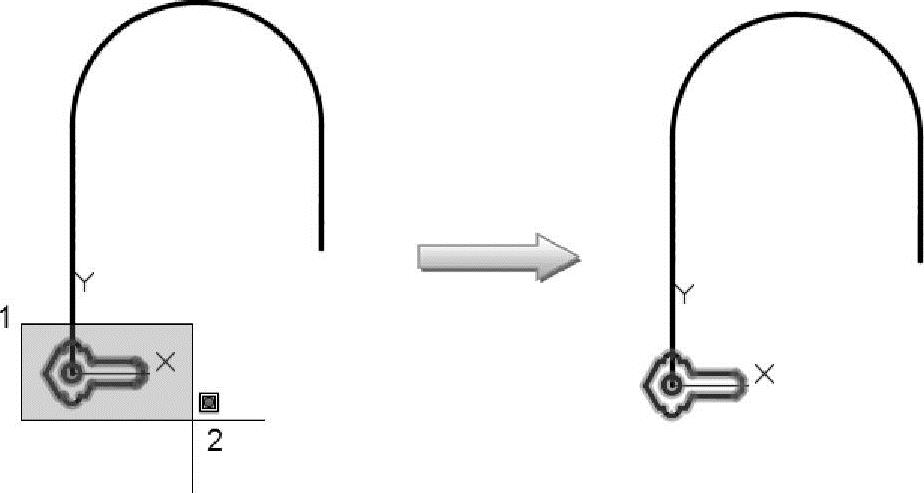

图3-21 选择要阵列的图形

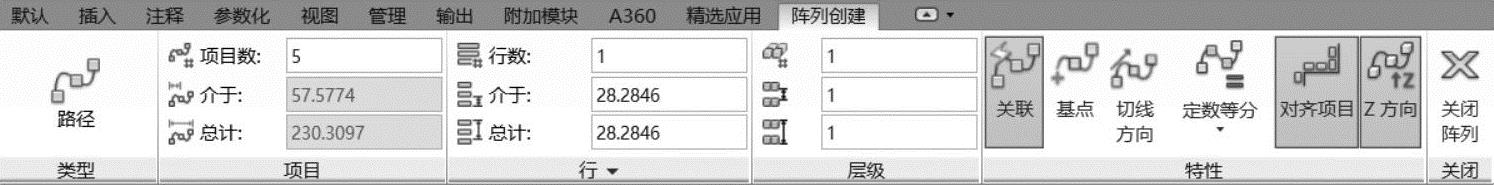

如果激活功能区，那么单击“路径阵列”按钮，并选择了要阵列对象和路径曲线之后，功能区出现“阵列创建”选项卡，此时可以在该选项卡中设置相关的阵列参数和选项，如图3-22所示，最后单击“关闭阵列”按钮。

图3-22 “阵列创建”选项卡
