移动图形的命令为“MOVE”，其对应的工具为“移动”按钮。

执行移动对象操作的步骤如下。

（1）在“修改”面板中单击“移动”工具按钮，或者在命令窗口中输入“MOVE”或“M”。

（2）选择需要移动的对象，按＜Enter＞键或者单击鼠标右键确认。

（3）指定基点，接着指定第二点来确定图形的放置位置或者按＜Enter＞键使用第一个点作为位移。如果不指定基点，那么在选择要移动的对象后在“指定基点或[位移（D）]＜位移＞：”提示选项中选择“位移（D）”选项，然后指定位移值即可。

如果采用输入坐标值“x，y”的方式指定基点，并按＜Enter＞键以接受将第一个点用作位移值，那么系统将基点的坐标值作为相对的X、Y位移值，即图形位移量△X=x，△Y=y，也就是说基点的坐标确定了位移矢量。例如，如果将基点指定为“10，5”，接着在下一个提示下按＜Enter＞键，则对象将从当前位置沿着X方向移动10个单位，沿Y方向移动5个单位。

下面以一个简单的实例来进行具体的讲解。在该实例中，需要将基本绘制好的视图图形移动到图纸图框中，移动前的图形如图3-4所示。

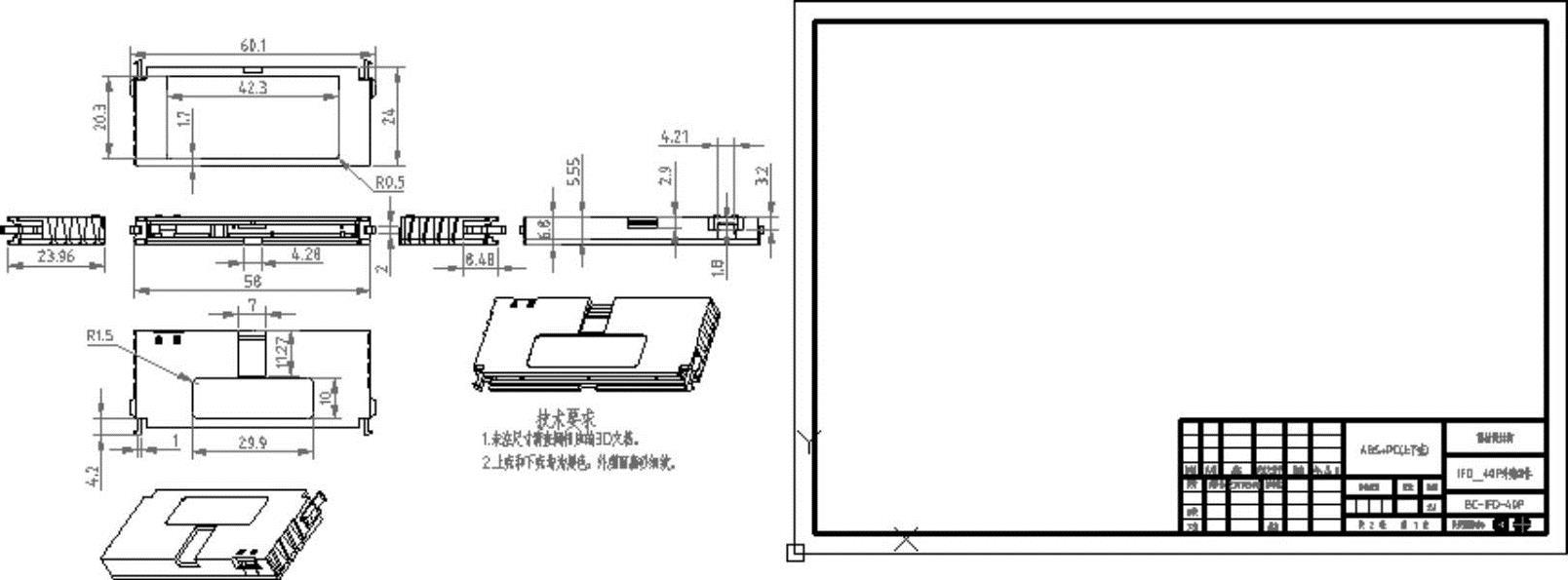

图3-4 移动前的图形

具体的操作步骤如下。

（1）在“修改”面板中单击“移动”工具按钮。(www.daowen.com)

（2）框选位于图框左边的全部图形，按＜Enter＞键确认或单击鼠标右键确认。

（3）此时，在命令行窗口中出现“指定基点或[位移（D）]＜位移＞：”的提示信息与选项，在图形中选择合适的一点作为移动的基点，如图3-5所示。

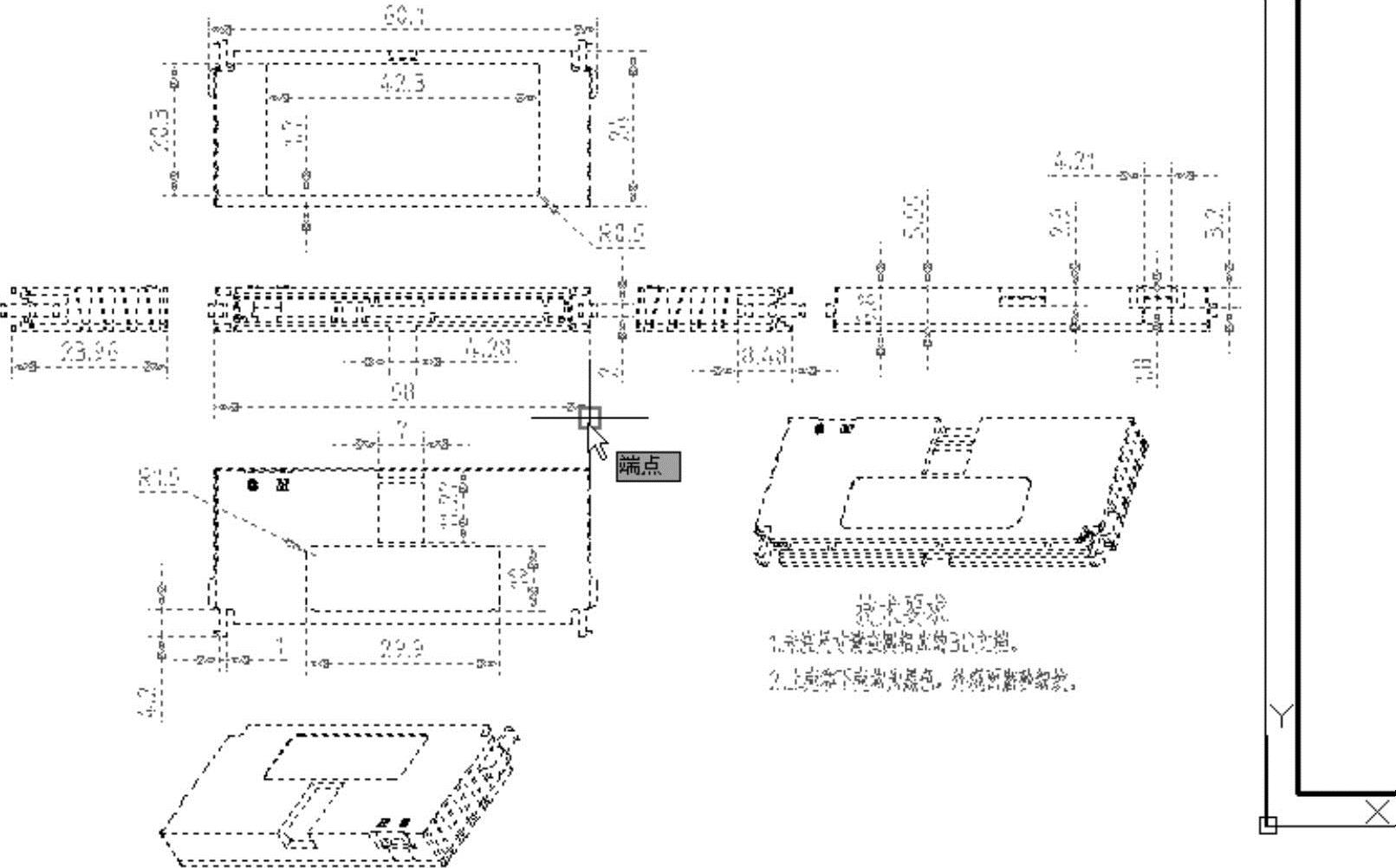

图3-5 指定移动的基点

（4）移动鼠标光标到图框中准备选择放置的位置，如图3-6所示，注意确保要移动的所有图形均能放入到图框内。

（5）在拟指定放置图形的位置处单击鼠标左键，从而完成图形的移动操作，完成效果如图3-7所示。

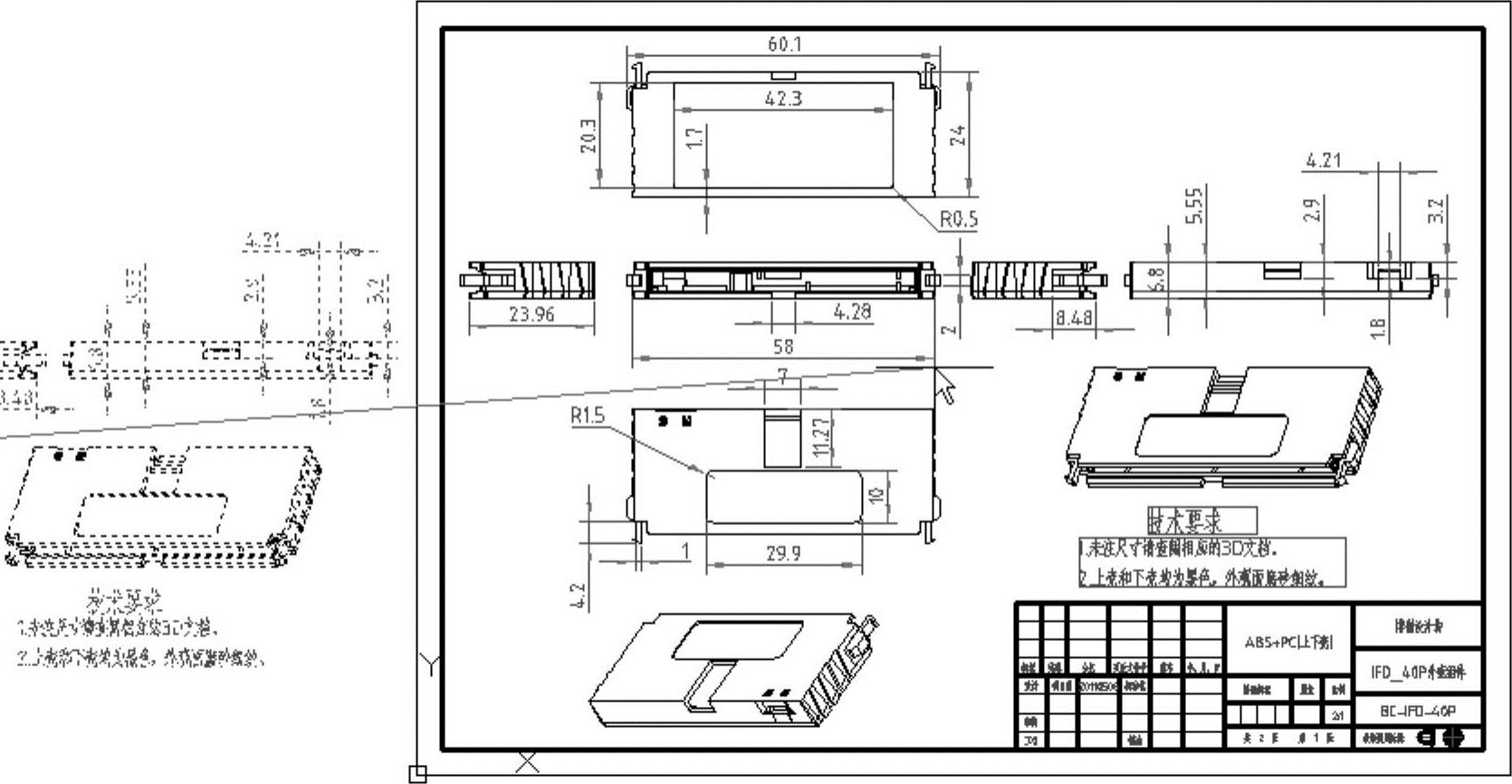

图3-6 移动光标选择放置位置

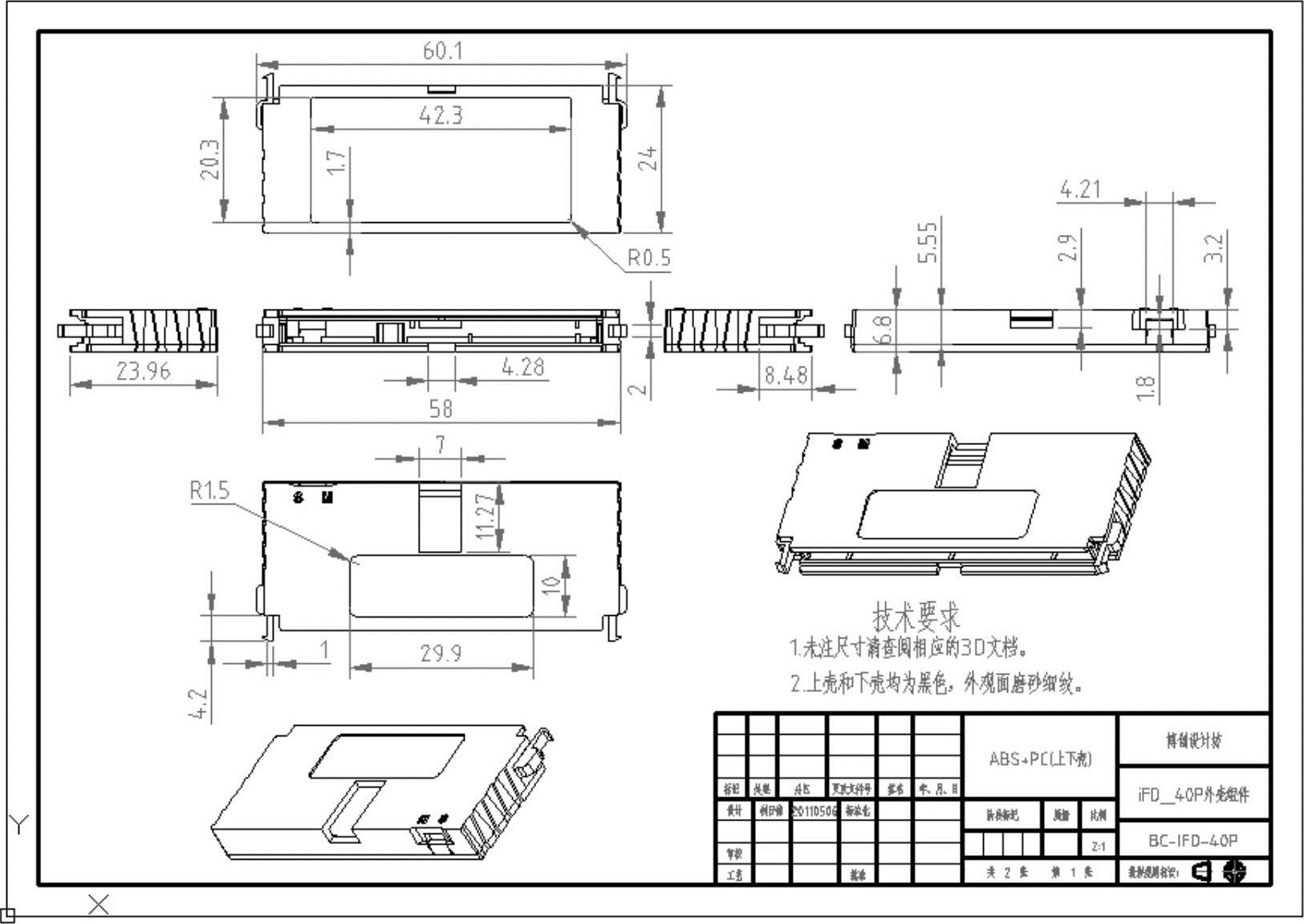

图3-7 移动后的效果
