设置显示有菜单栏后在菜单栏中选择“绘图”→“文字”→“单行文字”命令，或者在功能区“默认”选项卡的“注释”面板中单击“单行文字”按钮，命令窗口出现以下提示。

命令：_text

当前文字样式：“国标-3.5” 文字高度：3.5000 注释性：否 对正：左

指定文字的起点或[对正（J）/样式（S）]：

此时可以有3个选项可供选择，其中默认选项为“指定文字的起点”。这3个选项的含义及其对应的操作步骤如下。

●“指定文字的起点”选项：可在绘图区域指定文字的起点。指定文字的起点后，将根据当前命令行的提示信息，指定文字的旋转角度等，并在绘图区域指定区域输入文字。

●“对正（J）”选项：该选项用来确定文本的对齐方式和排列方向。执行该选项后，系统将提示：

指定文字的起点或[对正（J）/样式（S）]：J //选择“对正（J）”选项

输入选项[左（L）/居中（C）/右（R）/对齐（A）/中间（M）/布满（F）/左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中（MR）/左下（BL）/中下（BC）/右下（BR）]：//选择其中的一种对齐方式

●“样式（S）”选项：该选项用来确定文字使用的文字样式。

下面通过一个应用实例来辅助说明插入单行文字的方法和步骤。例如，在绘图区域插入图2-52所示的技术要求内容。

（1）使用“草图与注释”工作空间，在功能区“默认”选项卡的“注释”面板中单击“单行文字”按钮。

（2）根据命令行提示，执行如下操作。

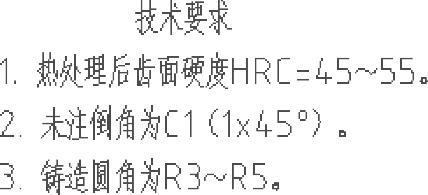

图2-52 使用单行文字方式插入内容

命令：_text(www.daowen.com)

当前文字样式：“国标-5” 文字高度：5.0000 注释性：否 对正：右下

指定文字的右下点或[对正（J）/样式（S）]：S //选择“样式（S）”选项

输入样式名或[？]＜国标-5＞：国标-3.5↙ //输入已定义好的文字样式

当前文字样式：“国标-5”文字高度：3.5000 注释性：否 对正：右下

指定文字的右下点或[对正（J）/样式（S）]：J //选择“对正（J）”选项

输入选项[左（L）/居中（C）/右（R）/对齐（A）/中间（M）/布满（F）/左上（TL）/中上（TC）/右上（TR）/左中（ML）/正中（MC）/右中（MR）/左下（BL）/中下（BC）/右下（BR）]：L //选择“左（L）”选项

指定文字的起点： //在绘图区域中选择一点

指定文字的旋转角度＜0＞：↙ //直接按＜Enter＞键，接受默认的旋转角度为0

（3）输入文字“技术要求”（在输入“技术要求”文字之前需要按几次空格键），按＜Enter＞键。注意每次按＜Enter＞键或指定点时，都会开始创建新的文字对象。

（4）输入文字“1.热处理后齿面硬度HRC=45～55。”，按＜Enter＞键。

（5）输入文字“2.未注倒角为C1（1×45%%D）。”，按＜Enter＞键。

（6）输入文字“3.铸造圆角为R3～R5。”，按＜Enter＞键。

（7）在绘图区域其他位置处单击，或者直接在空行处按＜Enter＞键直到退出单行文字的命令操作。

说明：在绘制机械工程图时，有时需要插入一些特殊字符，比如直径符号“Φ”、角度符号“°”、正负符号“±”等。在AutoCAD中允许这些特殊的字符以控制码的方式输入，所述的控制码由两个百分号（%%）以及另外一个字符构成，例如：控制码“%%D”对应着符号“°”，“%%C”对应着符号“Φ”，“%%P”对应着符号“±”。
