在AutoCAD 2018中，多线由多条平行线组成，这些平行线称为多线元素。多线的特性包括元素的总数和每个元素的位置、每个元素与多线中间的偏移距离、每个元素的颜色和线型、每个顶点出现的称为JOINTS的直线的可见性、使用的端点封口类型、多线的背景填充颜色等。

在绘制多线之前，可以修改或指定多线样式。

在菜单栏中选择“格式”→“多线样式”命令，打开图2-44所示的“多线样式”对话框。利用该“多线样式”对话框，可以新建一个多线样式，或者修改当前多线样式，也可以从多线库中加载已经定义的多线样式，还可以将当前的多线样式保存为一个多线文件（∗.MLN），并可对选定的用户多线样式进行重新命名。如果单击“置为当前”按钮，则可以将选定的多线样式设定当前多线样式。

初始默认的当前多线样式为“STAND-ARD”，如果要修改当前多线样式，可以单击“修改”按钮，打开图2-45所示的“修改多线样式：STANDARD”对话框。在该对话框中，可以分别设置多线的封口、多线的填充颜色、多线元素的特性（如偏移、颜色、线型等）及说明信息等。

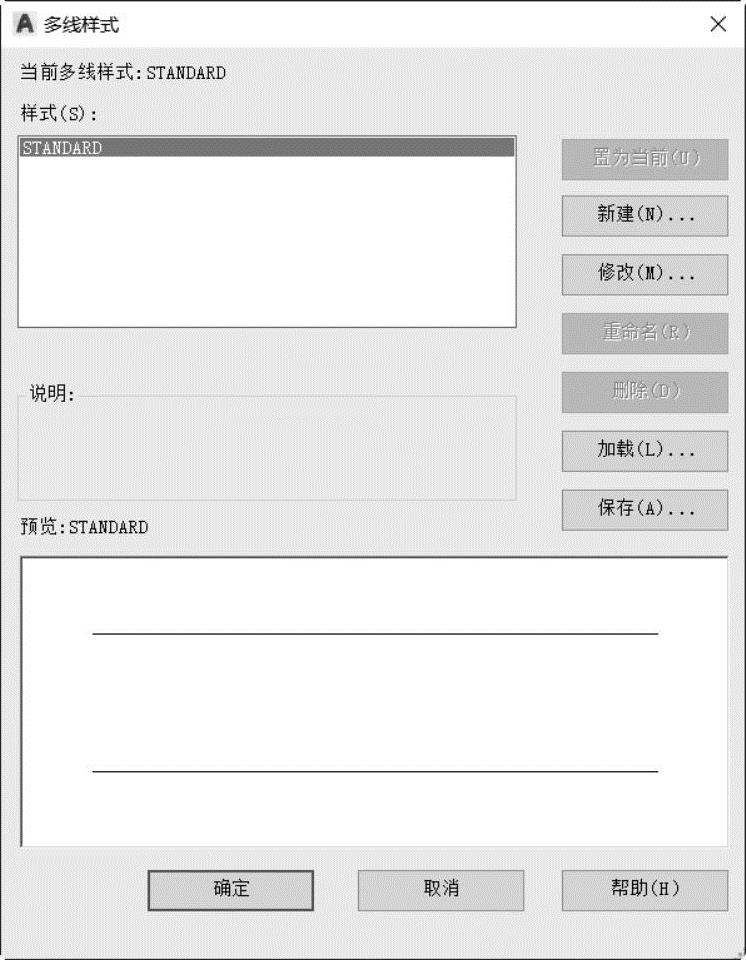

图2-44 “多线样式”对话框

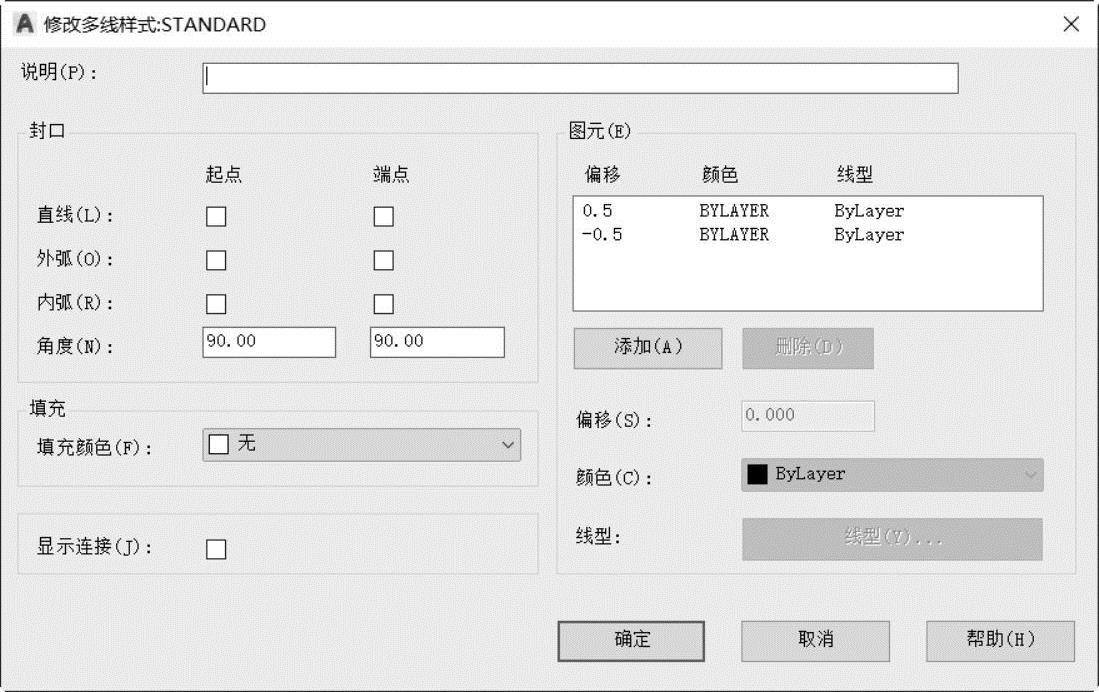

图2-45 修改多线样式

图2-46列出了常见的几种多线封口。

(www.daowen.com)

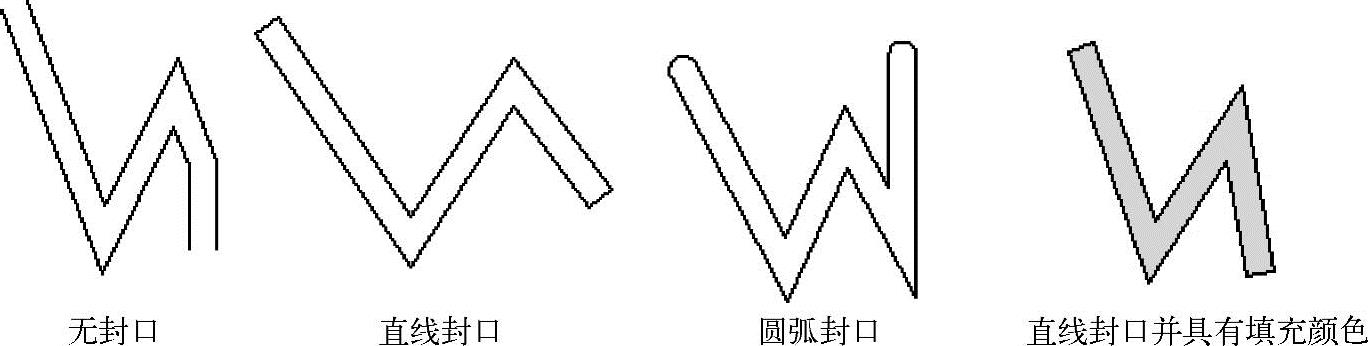

图2-46 常见的几种多线封口

绘制多线的一般步骤如下。

（1）在菜单栏中选择“格式”→“多线样式”命令，定义需要的当前多线样式。

（2）在菜单栏中选择“绘图”→“多线”命令，或者在命令窗口中输入“MLINE”并按＜Enter＞键，此时出现图2-47所示的提示信息和选项。

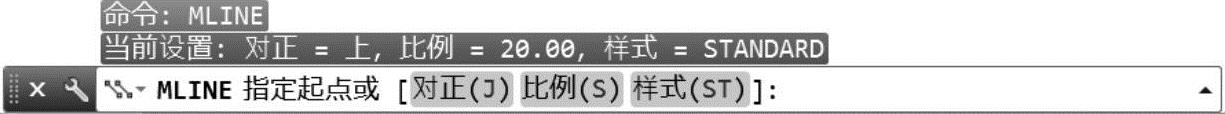

图2-47 创建多线的提示信息和选项

（3）在指定多线起点之前，可以选择“对正（J）”“比例（S）”“样式（ST）”选项进行相关设置。

（4）按指定方式绘制多线，如依次选择几点来完成多线的绘制。
