使用拟合点创建3阶B样条曲线时，生成的曲线通过指定的点，并受曲线中数学节点间距的影响。使用拟合点绘制样条曲线的步骤如下。

（1）在“绘图”面板中单击“样条曲线拟合”按钮。

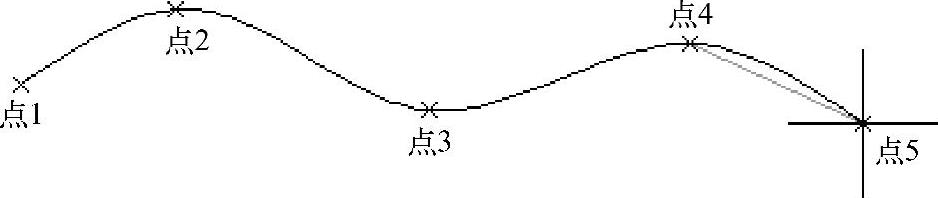

（2）在绘图区域中依次指定几点，如图2-41所示的点1、点2、点3、点4和点5。

图2-41 指定若干点

（3）按＜Enter＞键结束绘制命令。

创建上述拟合点样条曲线的命令历史记录及说明如下。

命令：_SPLINE //单击“样条曲线拟合”按钮

当前设置：方式=拟合 节点=弦

指定第一个点或[方式（M）/节点（K）/对象（O）]：_M

输入样条曲线创建方式[拟合（F）/控制点（CV）]＜拟合＞：_FIT

当前设置：方式=拟合 节点=弦

指定第一个点或[方式（M）/节点（K）/对象（O）]： //指定点1(www.daowen.com)

输入下一个点或[起点切向（T）/公差（L）]： //指定点2

输入下一个点或[端点相切（T）/公差（L）/放弃（U）]： //指定点3

输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]： //指定点4

输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]： //指定点5

输入下一个点或[端点相切（T）/公差（L）/放弃（U）/闭合（C）]：↙

在通过指定拟合点创建样条曲线的过程中，用户可根据设计要求来使用如下选项。

●节点：指定节点参数化，它是一种计算方法，用来确定样条曲线中连续拟合点之间的零部件曲线如何过渡。选择“节点”选项后，命令行出现“输入节点参数化[弦（C）/平方根（S）/统一（U）]＜弦＞：”的提示信息，其中，“弦（C）”选项用于均匀隔开连接每个零部件曲线的节点，使每个关联的拟合点对之间的距离成正比；“平方根（S）”选项用于均匀隔开连接每个零部件曲线的节点，使每个关联的拟合点对之间的距离的平方根成正比，此方法通常会产生更柔和的曲线；“统一（U）”选项用于均匀隔开每个零部件曲线的节点，使其相等，而不管拟合点的间距如何。

●起点切向：指定在样条曲线起点的相切条件。

●端点相切：指定在样条曲线终点的相切条件。

●公差：指定样条曲线可以偏离指定拟合点的距离。公差值0（零）要求生成的样条曲

线直接通过拟合点。
