二维多段线由直线和弧线组成，它是AutoCAD 2018中的一个单独对象。二维多段线是作为单个平面对象创建的相互连接的线段序列。

在“绘图”面板中单击“多段线”按钮，然后在绘图区域指定第一点，在命令窗口中出现图2-33所示的提示，可以指定下一点作为线的端点，或者选择“圆弧”“半宽”“长度”“放弃”“宽度”等选项中的一个来定义多段线。

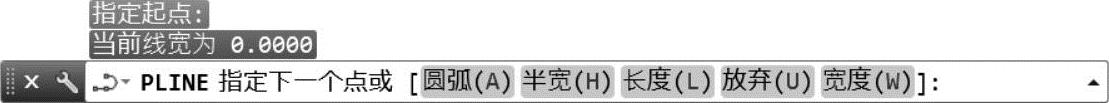

图2-33 定义多段线

定义多段线命令中的各个选项的作用如下。

●“圆弧”/“直线”：绘制二维多段线中的圆弧段/直线段。

●“半宽”：用于指定多段线的半宽值，即指定从宽多段线线段的中心到其一边的宽度。

●“长度”：定义下一段多段线的长度，即在与上一线段相同的角度方向上绘制指定长度的直线段，如果上一线段是圆弧，那么将绘制与该圆弧段相切的新直线段。

●“放弃”：删除最近一次添加到多段线上的直线段。

●“宽度”：设置多段线的宽度，即指定下一个线段的起点宽度和端点宽度。

下面以一个简单的图形为例，说明在动态输入模式下如何绘制二维多段线，案例具体的操作步骤如下。注意按＜F12＞键可以开启或禁用动态输入模式。

（1）在“绘图”面板中单击“多段线”按钮。

（2）指定起点坐标为“100，100”。

（3）指定下一点，如图2-34所示，即通过设定距离为100、角度为0°来定义下一点。

（4）在动态输入工具界面下，按键盘上的＜↓＞方向键直到选择“圆弧（A）”选项，如图2-35所示，按＜Enter＞键确认。

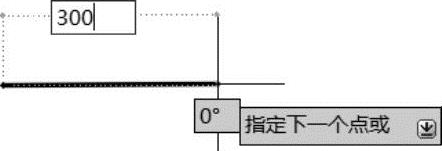

图2-34 指定直线的另一端点

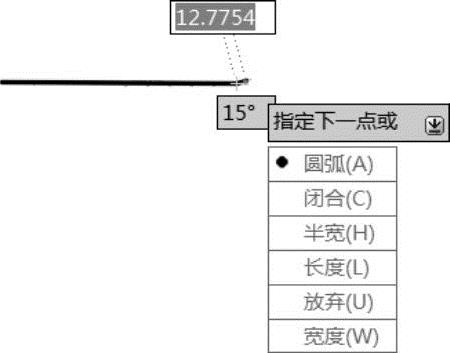

图2-35 选择“圆弧（A）”选项

（5）指定圆弧的一个端点，如图2-36所示。

（6）指定圆弧的另一端点，如图2-37所示。(www.daowen.com)

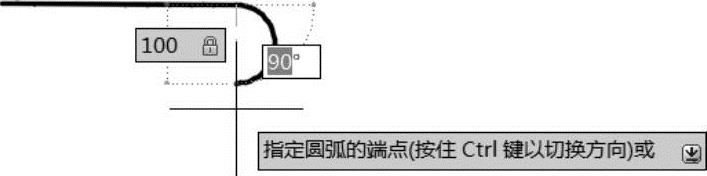

图2-36 指定圆弧的一个端点

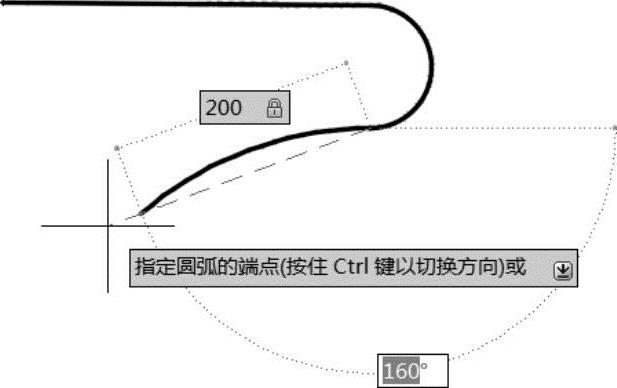

图2-37 指定圆弧的另一端点

（7）通过按＜↓＞方向键直到选择“闭合（CL）”选项，如图2-38所示，按＜Enter＞键确认。

完成的多段线如图2-39所示。

下面介绍在“绘图”面板中单击“多段线”按钮后，在命令窗口中进行操作来完成绘制上述多段线（在关闭输入模式的情况下进行）。

命令：_pline

指定起点：100，100↙ //输入起点绝对坐标为（100，100）

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：@300＜0//输入相对坐标

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A↙//选择“圆弧（A）”

指定圆弧的端点（按住＜Ctrl＞键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：@100＜-90 //以相对坐标输入方式确定圆弧的端点

指定圆弧的端点（按住＜Ctrl＞键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：@200＜-160↙ //以相对坐标输入方式确定圆弧的端点

指定圆弧的端点（按住＜Ctrl＞键以切换方向）或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：CL↙ //选择“闭合（CL）”选项

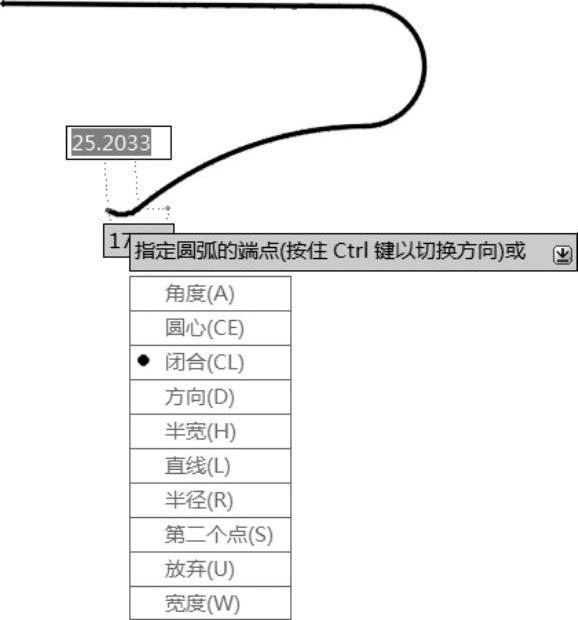

图2-38 选择“闭合（CL）”选项

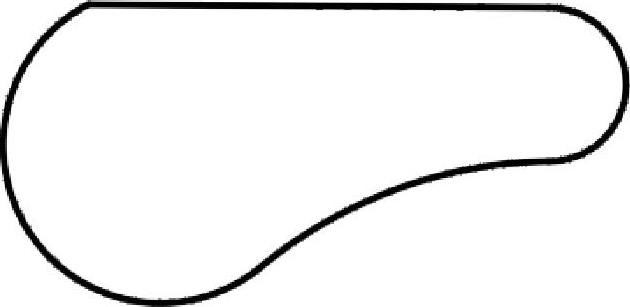

图2-39 完成绘制的多段线
