矩形的绘制可通过定义对角线的两个端点来完成。在绘制矩形各段线的过程中，可以指定长度、宽度、面积和旋转参数，还可以设置矩形角点类型（圆角、倒角或直角）。

绘制普通矩形的步骤如下。

（1）单击“矩形”工具按钮，此时命令窗口如图2-9所示。

图2-9 矩形的创建提示

（2）指定矩形的第一个角点。

（3）指定矩形的第二个角点。

矩形的其他参数选项有“倒角（C）”“标高（E）”“圆角（F）”“厚度（T）”“宽度（W）”，它们各自的功能如下。

●倒角（C）：设定矩形的倒角距离，即需要指定矩形的第一个倒角距离和第二个倒角距离。

●标高（E）：确定矩形在三维空间内的某面高度，即指定矩形的标高。

●圆角（F）：需要指定矩形顶点处的圆角半径。

●厚度（T）：该选项一般用于三维绘图，指定矩形的厚度。

●宽度（W）：为要绘制的矩形指定多段线的宽度。

例如，要绘制一个长为85、宽为48、圆角半径为8的矩形，其步骤如下。

（1）在“绘图”面板中单击“矩形”工具按钮。

（2）在命令窗口中输入“F”，按＜Enter＞键，或者使用鼠标在命令窗口的当前提示选项中选择“圆角（F）”选项。

（3）在命令窗口中输入矩形的圆角半径为“8”，按＜Enter＞键。

（4）指定第一点，如在命令窗口中输入第一点的坐标为“10，10”，按＜Enter＞键。(www.daowen.com)

（5）在命令窗口中输入“D”并按＜Enter＞键，即选择“尺寸（D）”选项。

（6）在命令窗口中输入矩形长度为“85”，按＜Enter＞键。

（7）在命令窗口中输入矩形宽度为“48”，按＜Enter＞键。

（8）指定另一个角点，可以在绘图区域中移动十字光标到要创建矩形的象限区域单击来定义角点。

为了让初学者更好地理解上述步骤，现将整个创建过程的命令历史记录提供如下。

命令：_rectang

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：F↙

指定矩形的圆角半径＜0.0000＞：8↙

指定第一个角点或[倒角（C）/标高（E）/圆角（F）/厚度（T）/宽度（W）]：10，10↙

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：D↙

指定矩形的长度＜10.0000＞：85↙

指定矩形的宽度＜10.0000＞：48↙

指定另一个角点或[面积（A）/尺寸（D）/旋转（R）]：//使用光标在“10，10”点右上区域单击确定另一角点

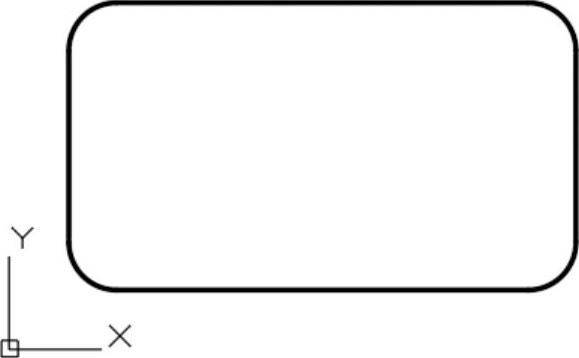

完成的矩形如图2-10所示。

图2-10 具有圆角的矩形
