构造线是一种特殊的向两个方向无限延伸的直线，在绘图时多作为辅助线，它可以放置在二维或三维空间中的任何地方。

AutoCAD 2018提供了多种创建构造线的方法。

默认的创建方法是两点法，即用无线长直线所通过的两个点定义构造线的位置，其中指定的第一个点是构造线概念上的中点，该点被称为构造线的根。指定两点创建构造线的具体步骤如下。

（1）在“绘图”面板中单击“构造线”工具按钮，此时命令窗口如图2-5所示。

图2-5 创建构造线提示信息

（2）在图形区域指定一点作为构造线的根。

（3）指定第二点，从而定义一条构造线。

（4）根据需要继续指定其他构造线，注意所有后续构造线都经过第一个指定点。

（5）按＜Enter＞键，结束命令。

创建构造线的其他方法如下。

●“水平”：创建一条经过指定点并且与当前UCS的X轴平行的构造线。(www.daowen.com)

●“垂直”：创建一条经过指定点并且与当前UCS的Y轴平行的构造线。

●“角度”：选择一条参考线，指定偏离参考线的角度和通过点来创建构造线；或者通过指定角度和构造线必经的点来创建与水平轴成指定角度的构造线。

●“二等分”：创建一条参考线，它经过选定的角顶点，并且将由角顶点、起点和端点定义的夹角平分。此构造线位于由角顶点、起点和端点确定的平面中。

●“偏移”：创建平行于指定基线的构造线，通常需要指定偏移距离，选择基线，然后指明构造线位于基线的哪一侧。亦可创建从一条直线偏移并通过指定点的构造线。

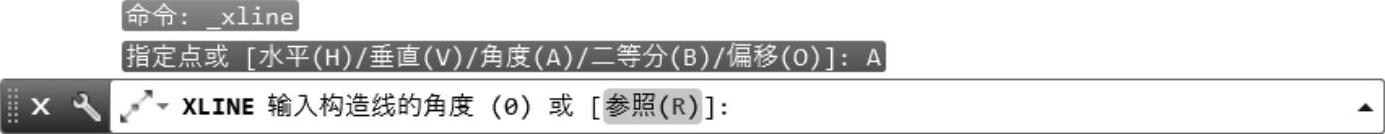

如果想要采用上述“水平”“垂直”“角度”“二等分”“偏移”方法中的一种来创建构造线，则需要在执行创建构造线命令之后，在图2-5所示的当前命令行中选择其中的一种方法，例如在当前命令行中输入“A”并按＜Enter＞键，或者使用鼠标直接在命令行的提示选项中选择“角度（A）”选项，此时命令窗口如图2-6所示。

图2-6 选择角度方法创建构造线

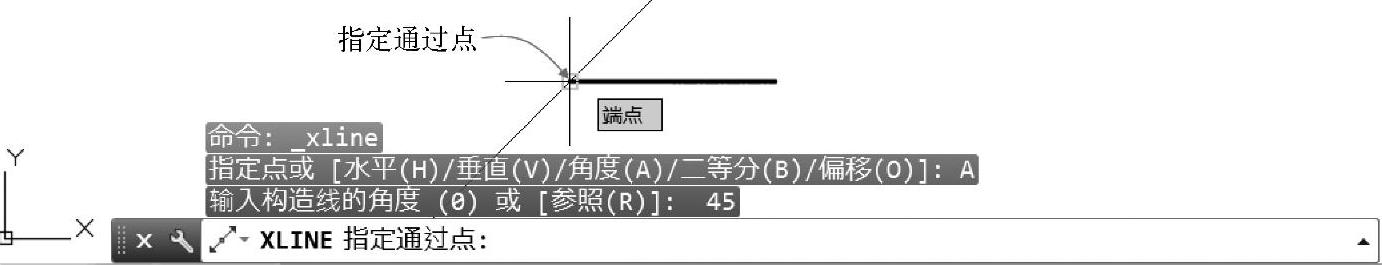

接着在当前命令行中输入角度值，如输入角度值为“45”，按＜Enter＞键。移动十字光标，选择一点来作为构造线的通过点，如图2-7所示，图中水平的图元为直线段，倾斜的图元为构造线，然后按＜Enter＞键结束。

图2-7 创建角度构造线
