对象捕捉就是在对象上的精确位置指定捕捉点。捕捉点包括线段端点、线段中点、圆心、节点等。对象捕捉模式是最常使用的一种模式，可以在状态栏上单击选中“对象捕捉”按钮（其快捷键为＜F3＞）来启动对象捕捉模式，而要使用对象捕捉追踪，则必须打开一个或多个对象捕捉。使用对象捕捉追踪在命令中指定点时，光标可以沿基于其他对象捕捉点的对齐路径进行追踪。在状态栏上单击“对象捕捉追踪”按钮（其快捷键为＜F11＞）可以启用或关闭对象捕捉追踪模式。

要对对象捕捉和对象捕捉追踪的模式进行设置，可以在状态栏中单击“对象捕捉”按钮旁的“三角箭头”按钮，接着选择“对象捕捉设置”命令，打开“草图设置”对话框且自动切换至“对象捕捉”选项卡，如图1-35所示，从中设定相关复选框。如果单击“选项”按钮，则会打开“选项”对话框，在“绘图”选项卡中设置与对象捕捉相关的选项、参数。

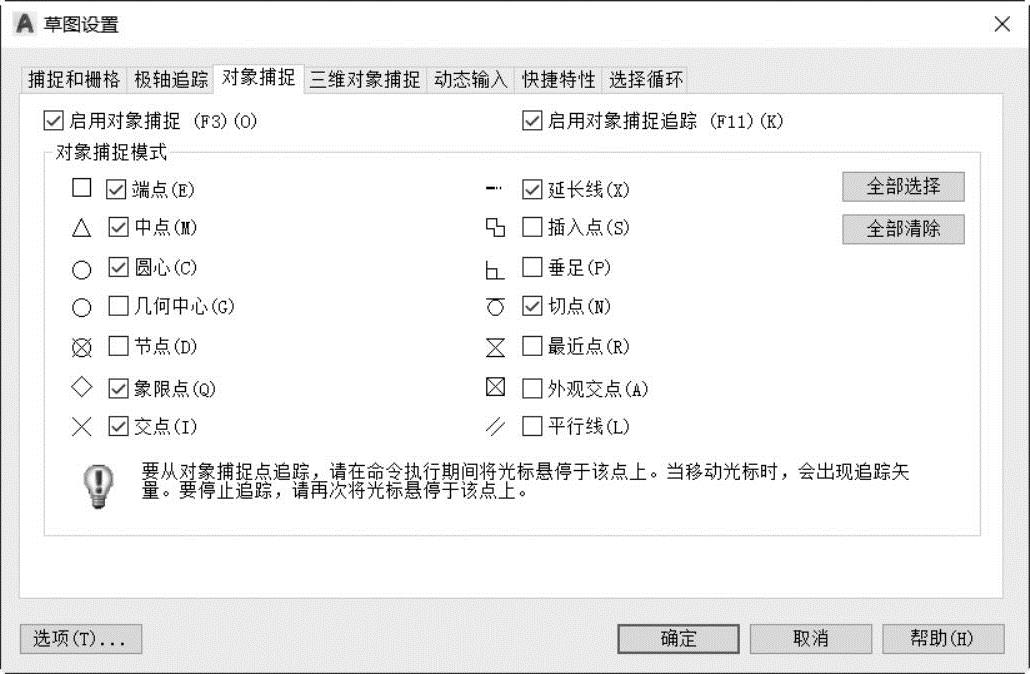

图1-35 设置对象捕捉和追踪的参数

常见对象捕捉模式如图1-36所示。在绘图的过程中，要根据实际情况选择对象捕捉的模式，但是并不一定要选择全部模式，如果选择的对象捕捉模式太多，也会给绘图带来麻烦，例如，在捕捉点比较密集的地方，可能一下子难以捕捉到需要的点。(www.daowen.com)

图1-36 常见对象捕捉模式图解

a）端点 b）中点 c）圆心 d）节点 e）象限点 f）交点 g）垂足 h）切点
