在状态栏中单击“栅格显示”按钮，可打开或关闭栅格显示。启用栅格显示模式的图例如图1-33所示。利用栅格可以方便地对齐对象，有助于将对象距离形象化。栅格的间距是可以调整的，栅格不会被打印出来。

捕捉是选择定位的一种方式，它常与栅格结合使用。在状态栏中可以启用捕捉模式和栅格模式。在状态栏中单击“捕捉模式”按钮启动捕捉模式后，执行某些操作时十字光标的移动将受到一定的限制，即只能按照事先定义的间距移动。捕捉模式中的捕捉与对象捕捉并不一样，对象捕捉需要预设捕捉的特殊对象，它们是两种不同的捕捉模式。

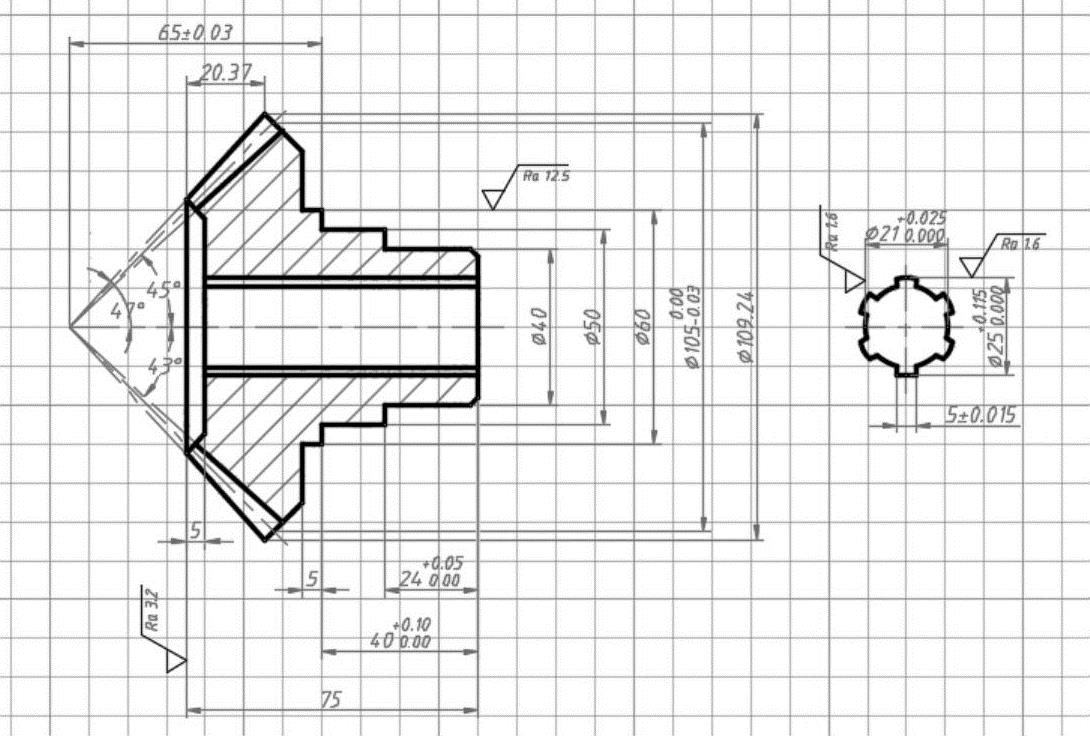

图1-33 启动栅格显示模式

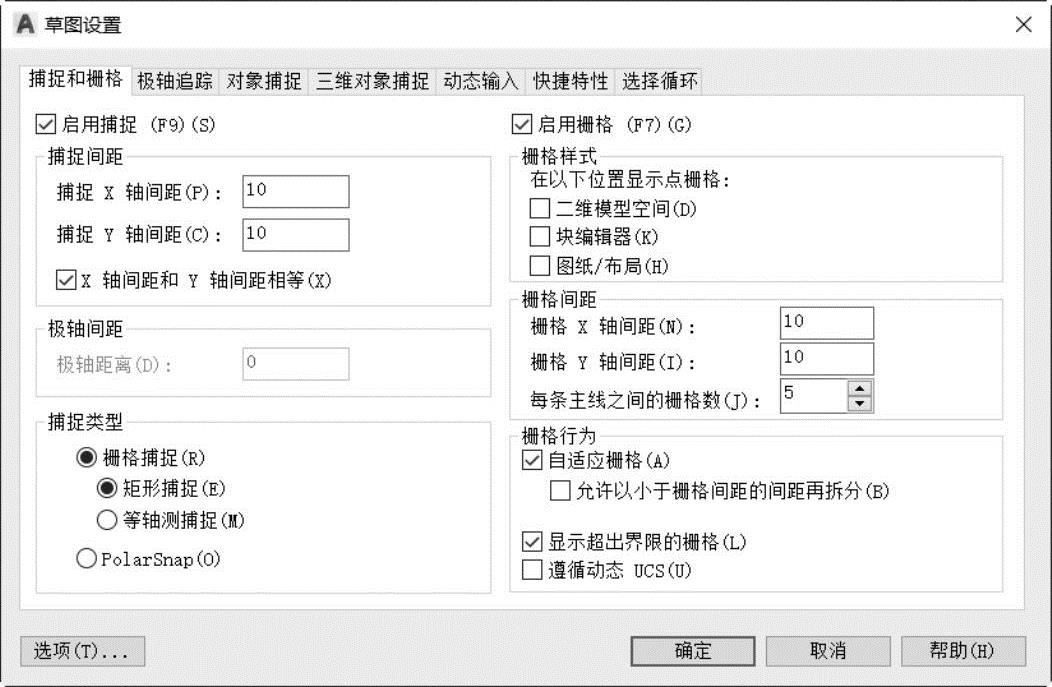

选择菜单“工具”→“绘图设置”命令，打开图1-34所示的“草图设置”对话框。在“捕捉和栅格”选项卡上，可以设置是否在默认情况下启用捕捉模式和启用栅格显示模式，以及修改栅格参数和捕捉参数等。

图1-34 设置栅格和捕捉参数

1.“启用捕捉”复选框与“启用栅格”复选框

●“启用捕捉”复选框：利用该复选框，可打开或关闭捕捉模式；也可以通过单击状态栏上的“捕捉模式”按钮，或按＜F9＞键，或使用“SNAPMODE”系统变量来打开或关闭捕捉模式。

●“启用栅格”复选框：利用该复选框，可打开或关闭栅格显示模式；也可以通过单击状态栏上的“栅格显示”按钮，或按＜F7＞键，或使用“GRIDMODE”系统变量，来打开或关闭栅格显示模式。

2.“捕捉间距”选项组

“捕捉间距”选项组用来控制捕捉位置处的不可见矩形栅格，以限制光标仅在指定的X和Y间隔内移动。

●“捕捉X轴间距”：指定X方向的捕捉间距，间距值必须为正实数。

●“捕捉Y轴间距”：指定Y方向的捕捉间距，间距值必须为正实数。

●“X轴间距和Y轴间距相等”复选框：为捕捉间距和栅格间距强制使用同一X和Y间距值。注意：捕捉间距可以与栅格间距不同。

3.“极轴间距”选项组

选定“捕捉类型”选项组中的“极轴捕捉（PolarSnap）”时，在“极轴间距”选项组的“极轴距离”文本框中可设置捕捉增量距离。如果该值（极轴距离）为0，则极轴捕捉距离采用“捕捉X轴间距”的值。如果两个追踪功能都未启用，则“极轴距离”设置无效。

4.“捕捉类型”选项组“捕捉类型”选项组用来设置捕捉样式和捕捉类型。(www.daowen.com)

●“栅格捕捉”单选按钮：当选中“栅格捕捉”单选按钮时，可以根据设计需要选择“矩形捕捉”单选按钮或“等轴测捕捉”单选按钮。

●“矩形捕捉”单选按钮：将捕捉样式设置为标准“矩形”捕捉模式。当捕捉类型设置为“栅格”并且打开“捕捉”模式时，光标将捕捉矩形捕捉栅格。

●“等轴测捕捉”单选按钮：将捕捉样式设置为“等轴测”捕捉模式。当捕捉类型设置为“栅格”并且打开“捕捉”模式时，光标将捕捉等轴测捕捉栅格。

●“PolarSnap”极轴捕捉单选按钮：单击该单选按钮，将捕捉类型设置为“极轴捕捉”。如果打开了“捕捉”模式并在极轴追踪打开的情况下指定点，光标将沿在“极轴追踪”选项卡上相对于极轴追踪起点设置的极轴对齐角度进行捕捉。

5.“栅格样式”选项组在“栅格样式”选项组中可以设置如下一种或多种栅格样式。

●“二维模型空间”复选框：将二维模型空间的栅格样式设定为点栅格。

●“块编辑器”复选框：将块编辑器的栅格样式设定为点栅格。

●“图纸/布局”复选框：将图纸和布局的栅格样式设定为点栅格。

6.“栅格间距”选项组“栅格间距”选项组用来控制栅格的显示，有助于直观显示距离。

●“栅格X间距”：指定X方向上的栅格间距。如果该值为0，则栅格采用“捕捉X轴间距”的数值集。

●“栅格Y间距”：指定Y方向上的栅格间距。如果该值为0，则栅格采用“捕捉Y轴间距”的数值集。

●“每条主线之间的栅格数”：指定主栅格线相对于次栅格线的频率。

7.“栅格行为”选项组

●“自适应栅格”复选框：缩小时，限制栅格密度。

●“允许以小于栅格间距的间距再拆分”复选框：放大时，生成更多间距更小的栅格线；主栅格线的频率确定这些栅格线的频率。

●“显示超出界限的栅格”复选框：显示超出“LIMITS”命令指定区域的栅格。

●“遵循动态UCS”复选框：更改栅格平面以跟随动态UCS的XY平面。
