理论教育 半固态铝合金成形材料力学性能优化

半固态铝合金成形材料力学性能优化

时间:2023-06-15 理论教育 版权反馈
【摘要】:铝合金按合金成分和加工工艺性能,可分为变形铝合金和铸造铝合金。多年的研究和实践表明,A356铝合金经半固态成形后,其综合性能得到显著提高。表2-2 不同铝合金在半固态成形后经T6热处理状态下的力学性能比较(续)

半固态铝合金成形材料力学性能优化

铝是一种轻金属,密度为2.72g/cm3,其化合物在自然界中分布极广,地壳中铝的质量分数约为8%,仅次氧和硅,居于第三位。铝元素属于面心立方晶格,因此纯铝滑移系多,成形性好。铝及铝合金具有质量轻、导电导热性能强、比强度高、延展性好、耐腐蚀、易于回收等一系列特性,耐热性、耐核辐射性和抗冲击性好,线胀系数和热导率大。铝型材板材是良好的建筑材料,不但可用作装饰材料,而且可用作结构材料;铝可以制造发动机、制造缸体和缸盖、散热器、轿车车身、汽车车轮,整车质量可减轻30%~40%。各种铝材——板、带、箔、管、棒、型、线材与锻件都在飞机制造中有其用武之地;交通运输工具如高速列车、城市轨道(地铁轻轨、近郊列车的总称)、磁悬浮列车船舶舰艇、集装箱等尽量多地采用铝材制造它们的各种零部件;组成由钢芯铝绞线、架线塔的输电线路;铝的热导率约比钢大4倍,用于制造各类散热器件及外壳、底板等;铝管可用于制造采暖设施与空调器的热传输件、制冷空调器的散热件,等等。总之,铝合金已成为国民经济发展的重要基础原材料[1]

铝合金按合金成分和加工工艺性能,可分为变形铝合金和铸造铝合金。变形铝合金是可以压力加工的铝合金,硬度低,塑性好,可以在室温或固相线温度以下实现锻造、挤压、拉拔、轧制等塑性成形行为。因此,半固态成形及研究用铝合金主要是塑性非常差、铸造性能也较差的铸造铝合金,如属于亚共晶A1-Si系的A356铝合金、A357铝合金是最早广泛应用于半固态成形的轻质合金,其具有好的热处理强化效果,有良好的力学性能和耐蚀性能,其流动性、填充性好,可广泛用于飞机、轮船及汽车上的某些高要求的复杂零件成形加工[2]。A356铝合金具有明显的固液两相区(550~613℃)和良好的流动性能,又有Mg2 Si作为强化相,因此,十分适合于半固态成形。多年的研究和实践表明,A356铝合金经半固态成形后,其综合性能得到显著提高。对于半固态成形所用的A356铝合金,固液相比例计算结果见表2-1[3]。坯料力学性能如下:σs=250MPa;σ0.2=120MPa;δ5=7%~14%。A356铝合金坯料固相线温度为550℃,共晶点温度为573.6℃,固相体积分数为50%时的温度为578℃。

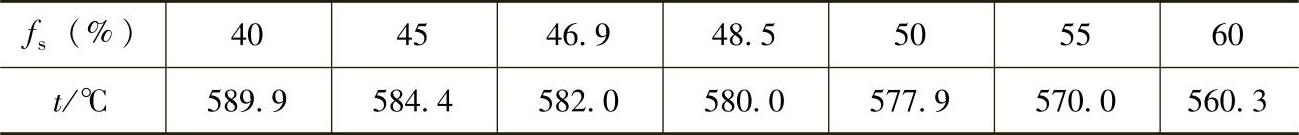

表2-1 A356铝合金固相体积分数fs与温度t的对应关系


表2-2给出了不同铝合金在半固态成形后经T6热处理状态下的力学性能比较[4]。从表2-2中可以看出,半固态铝合金成形件的力学性能与其成分有很重要的关系。(www.daowen.com)

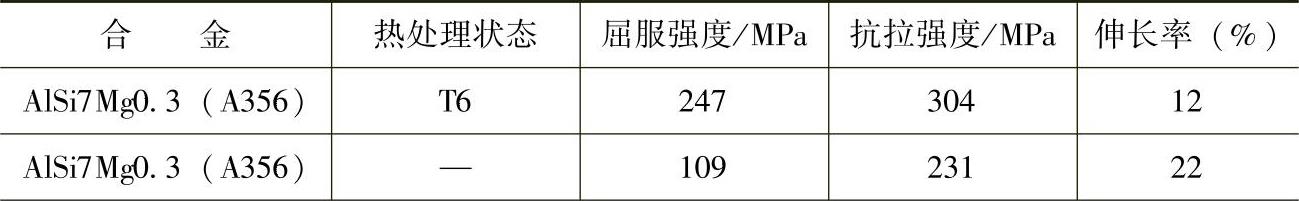

表2-2 不同铝合金在半固态成形后经T6热处理状态下的力学性能比较


(续)


免责声明:以上内容源自网络,版权归原作者所有,如有侵犯您的原创版权请告知,我们将尽快删除相关内容。

我要反馈
