单相无刷直流电机的结构多种多样，常见的可分为内转子和外转子结构，径向气隙结构和轴向气隙结构，有齿槽和无齿槽结构。还有许多专利的结构形式。

径向气隙结构的定子冲片齿数与转子磁极数相等，通常采用不均匀气隙。每个定子齿上绕有线圈。大多数小型无刷风机采取外转子式，如图15-2所示是4齿4极的例子。此时定子绕线较为方便，可以采用机绕。但它只适合于单转向应用场合。有一种一对极的采用所谓U形定子铁心的结构，如图15-10所示，绕组是一个矩形集中线圈，制作方便成本低廉。

另一种径向气隙结构，定子冲片除了与转子磁极数相等的大齿外，每两个大齿之间附加一个小齿。每个大齿绕有线圈。大齿下气隙虽均匀，但由于附加齿的存在，使磁阻最低的点偏离了定子磁极中心线，以解决起动问题。它适用于需要正、反两个转向的风机。如图15-3所示。

图15-2 一个4齿4极的径向气隙结构单相无刷直流电机

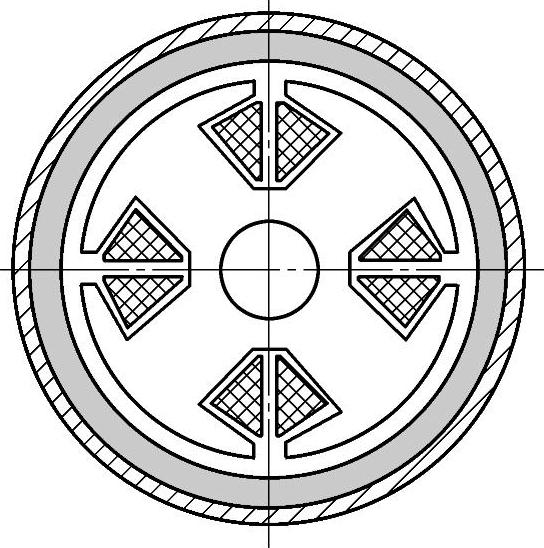

图15-3 一个有附加齿的径向气隙结构4极单相无刷直流电机

定子采用爪极式结构，绕组是一个圆柱形线圈，因外形扁平，常称为“饼式”结构，制作方便成本低廉。如图15-4是一个基于爪极结构原理的单相电动机，定子左右星型钢盘由硅钢片制成，各有六个齿，永磁转子有12个磁极。定子左右星型钢盘相互转过30°，在一个极距内，面对转子磁极的极性相反，这样建立封闭的横向磁通路径。合适的定子齿极形状可解决起动问题，并降低齿槽转矩。(www.daowen.com)

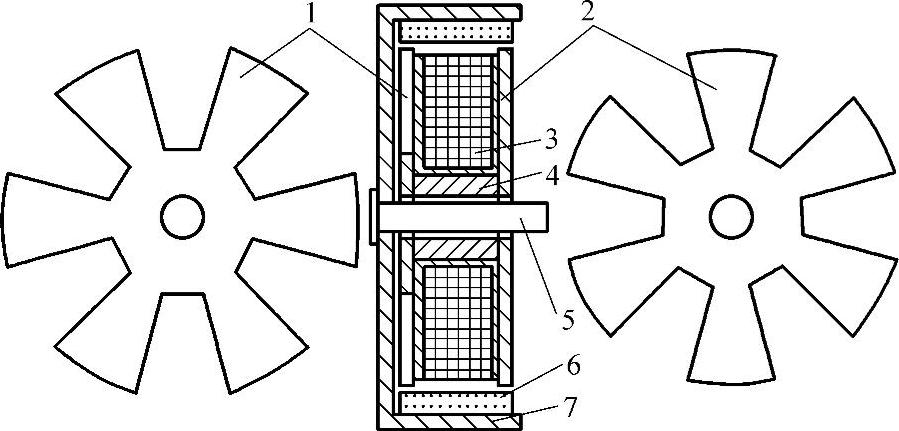

图15-4 一个基于爪极结构原理的单相无刷直流电机

1—定子左星型钢盘 2—定子右星型钢盘 3—定子绕组 4—钢套 5—轴 6—径向磁化磁环 7—钢转子外壳

此外还有轴向气隙和无槽结构的单相无刷直流电机，如图15-5所示。主要用于微型电机。

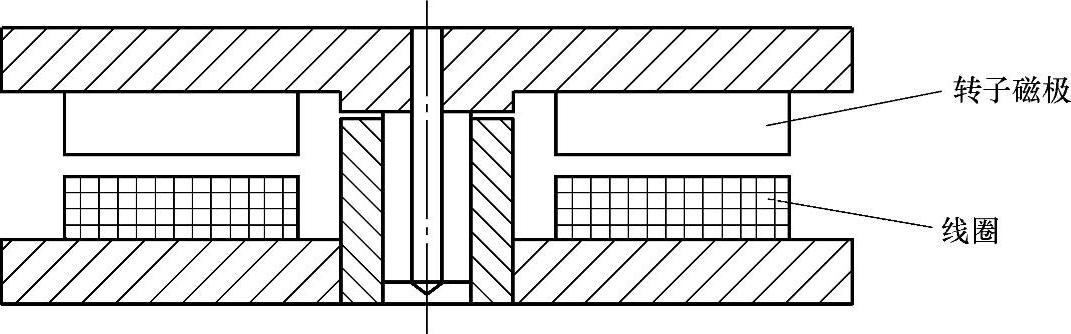

图15-5 轴向气隙无槽结构的单相无刷直流电机
