在参考文献[19]给出一台磁片切向内置转子有槽定子的无刷直流电动机数据：450V26kW，星形接法，p=3，一相绕组R=0.06Ω，L=3.1mH。该电机的时间常数比较大：τ=3.1/0.06ms=51.67ms，理想空载转速n₀=1500r/min，T₀=10/pn₀=2.222ms，对应的比值x₀=T₀/τ=0.043，比较小。利用公式（9-6）或利用图9-7以图解法进行计算，计算结果示于图9-9。图9-9显示该电机的t₁/T和t₁与转速比K_u的关系。由于该电机时间常数比较大，x比较小，在高速区t₁/T小于1；在半速附近t₁/T≈1；当K_u小于0.5后的低速区，t₁/T出现大于1情况，但是随着转速的降低t₁/T到达其最大值后又返回，堵转时回到0。从换相时间t₁与转速的关系图（见图9-8）可见，换相时间t₁在半速附近到达最大值，而在高速区和低速区都是减小，在理想空载转速和零速时回到零。

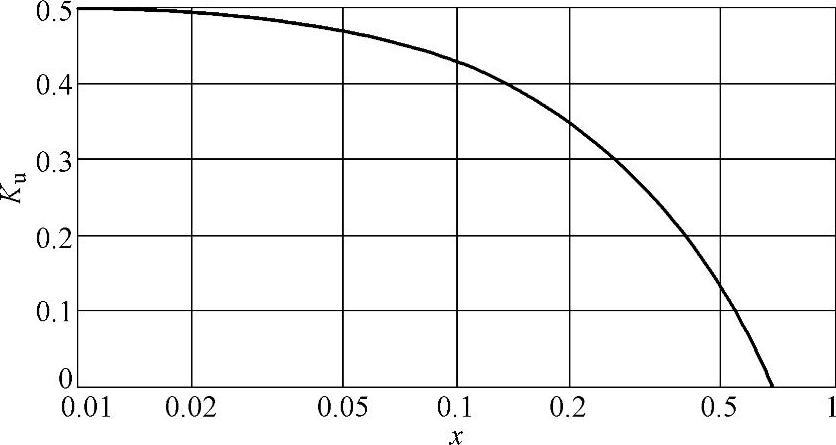

图9-8 t₁/T=1与K_u和x的函数关系(www.daowen.com)

但注意到，在参考文献[2]给出的换相时间t₁与转速的关系图，在U=4E（即半速）换相时间最短，而高速区和低速区换相时间延长，在理想空载转速和零速时分别到达高速区和低速区的最大值。下面讨论这个问题：

如图9-9所示，在高速区，当在接近最高转速时，K_u→1，换相周期T最短，此时的t₁不可能比半速时长。再看低速区，尽管原来的x₀很小，但在接近零转速时，K_u→0，换相周期T已经变得很长，比值x=T/τ将会变大，使趋近于零。这里，，n0是理想空载转速。
