由上面讨论三相无刷电机霍尔传感器位置，霍尔片可能放在齿顶中央，也可能放在槽口。在电机设计时，出于工程实施考虑，往往希望霍尔片能够放在齿顶中央设置的凹槽内，而不希望放在槽口。

如前分析，对于双层绕组连接方式，当单元电机槽数为奇数时，第1组3个霍尔传感器位置都对正铁心齿中线，第2组3个霍尔传感器位置才对正铁心槽中线。没有什么问题。

当单元电机槽数为偶数时，对于双层绕组连接方式，如果Z₀/6为偶数，两组共6个霍尔传感器位置都对正铁心槽中线；如果Z₀/6为奇数，两组共6个霍尔传感器位置都对正铁心齿中线。这样，问题出在当槽数Z₀为偶数时，Z₀/6也是偶数的情况如何做到霍尔片能够放在齿中线上？

注意到前面的分析仅是对三相按60°相带分析的结果。如果按大小相带来划分相带，可以解决这个问题。不过，会引起绕组系数稍有降低。

还是看12槽10极的例子。这是一个单元电机，相量图中平均每相占4个相量。

在60°相带情况，由于Z₀/6=2为偶数，两组共6个霍尔传感器位置都对正铁心槽中线。如图7-4所示，A相4个相量分布在两个相等的60°相带内，分别是1，8号和-2，-7号相量。合成的A相磁动势轴线对正槽中央。

其分布系数是按1号和2号相量的合成计算：

K_d=cos15°=0.9659

短距系数K_p=cos15°=0.9659，绕组系数K_w=K_pK_d=0.933

如果按图7-7所示，以大小相带来划分，A相4个相量分布在小相带和大相带中，分别是1号和-2，-3，-8号相量。每个相带包含奇数个相量。这样，合成的每相磁动势轴线变为在齿中央。两组共6个霍尔传感器位置都对正铁心齿中线。(www.daowen.com)

但其分布系数有变化，4个相量分布角度增大，会使分布系数降低，其分布系数是按1、2、3、8号共4个相量的合成计算：

K_d=0.5（1+cos30°）=0.933

绕组系数K_w=K_pK_d=0.933×0.9659=0.901这样，由于改为按大小相带来划分，绕组系数降低了3.5%。这个变化比较大。

再看一个槽数较大的36槽34极例子。这是一个单元电机，相量图中平均每相占12个相量。如果按60°相带划分，每个60°相带有6个相量，由于Z₀/6=6为偶数，两组共6个霍尔传感器位置都对正铁心槽中线。

如果按图7-8所示，以大小相带来划分，A相12个相量分布在大相带（7个相量）和小相带（5个相量）中，分别是-1、2、-3、4、-5、6、-7号和20、-21、22、-23、24号相量。每个相带包含奇数个相量。这样，合成的每相磁动势轴线变为对正齿中线。两组共6个霍尔传感器位置对正铁心的4、10、16、22、28、34号齿中线。

分布系数计算得K_d=0.9508，短距系数=0.9962，K_w=K_pK_d=0.9472。

而60°相带的分布系数是K_d=0.9561，K_w=K_pK_d=0.9525。绕组系数相差0.55%，可以忽略不计。

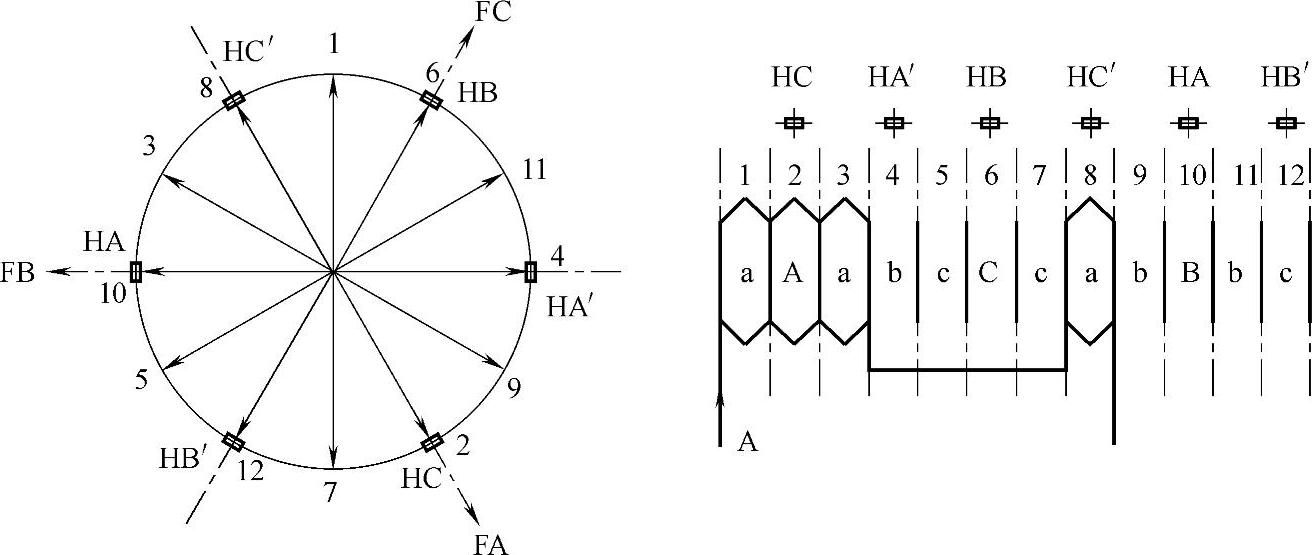

图7-7 12槽10极电机大小相带的齿相量图
