由参考文献[5]可知，对于内转子电机（见图6-15a），考虑到气隙半径曲率时更准确的公式为
式中，Drc为转子铁心直径；r为计算磁通密度点的半径。将转子铁心半径Rc=Drc/2、含磁体的转子半径Rm=Rc+hm=（Drc+2hm）/2代入上式，有
在计算定子表面磁通密度时，可将定子内圆半径Rs代入上式的r进行计算。
对于外转子电机（见图6-15b），考虑气隙半径曲率计算公式：
式中，Rs为定子外圆的半径。
如果取r=Rs、Kc=1，由近似计算式ln（1+δ/Rs）≈δ/Rs，上式可转换为(www.daowen.com)
当Rm足够大、hm/Rm足够小，由近似计算式，可将式（6-3）变为
回到与式（6-2）相同的形式。
式（6-3）与参考文献[7]推导的结果一致。参考文献[7]是在忽略铁心磁压降和漏磁情况下求解磁场的解析解，并对一个hm=0.69cm，Ds=5.5cm，δ=0.06cm，Br=1.04T的实例进行计算。根据所推导的计算式得到Bm=1.047T。该文献按上述几何尺寸特制了电机，测得气隙磁场波形，磁极中心线处的磁通密度为1.06T，验证计算结果的正确性。
该例子结果还提示：即使是表贴式结构，由于气隙存在半径曲率，也有轻微的聚磁作用，磁极中心线处的磁通密度Bm≥Br也是有可能的。

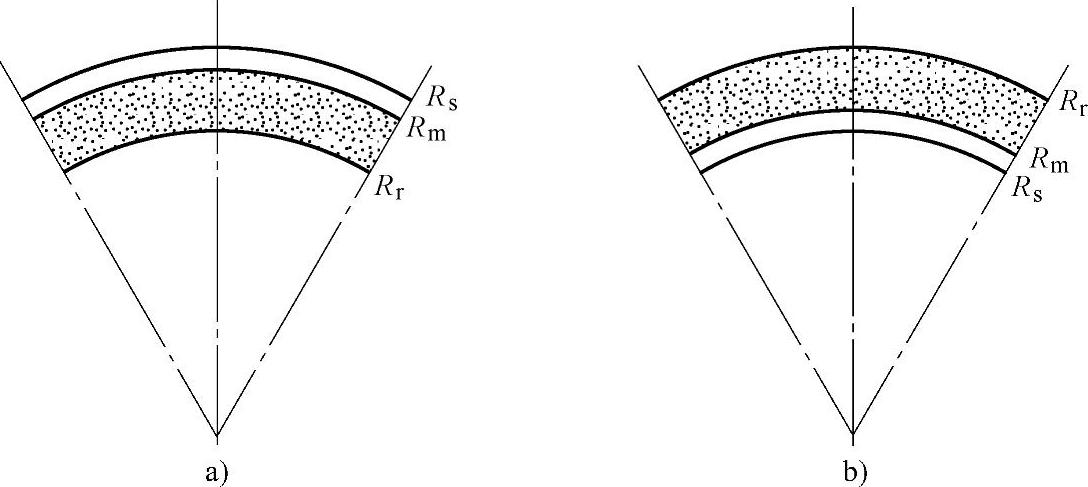

图6-15 外转子与内转子结构计算模型
a）内转子 b）外转子
