五相无刷直流电动机分数槽绕组的Z和p组合是受到约制的，本节引入了单元电机、虚拟电机概念进行分析，研究了它们的组合规律，得到如下结论：

1）对无刷直流电动机分数槽绕组分析，建议先考察它的单元电机。在设计五相无刷电动机选择分数槽参数Z和p时，首先由选择单元电机的Z₀与p₀，然后，按需要选择参数t（在自然数列1，2，3…中选择），可得到参数Z和p。

2）五相无刷直流电动机集中绕组分数槽的Z和p组合规律的研究结果归纳于表5-20，可供设计时选取。凡表5-20中有分数的方格表示了可以选取的Z/p组合，它们可以构成节距y=1的分数槽集中绕组。

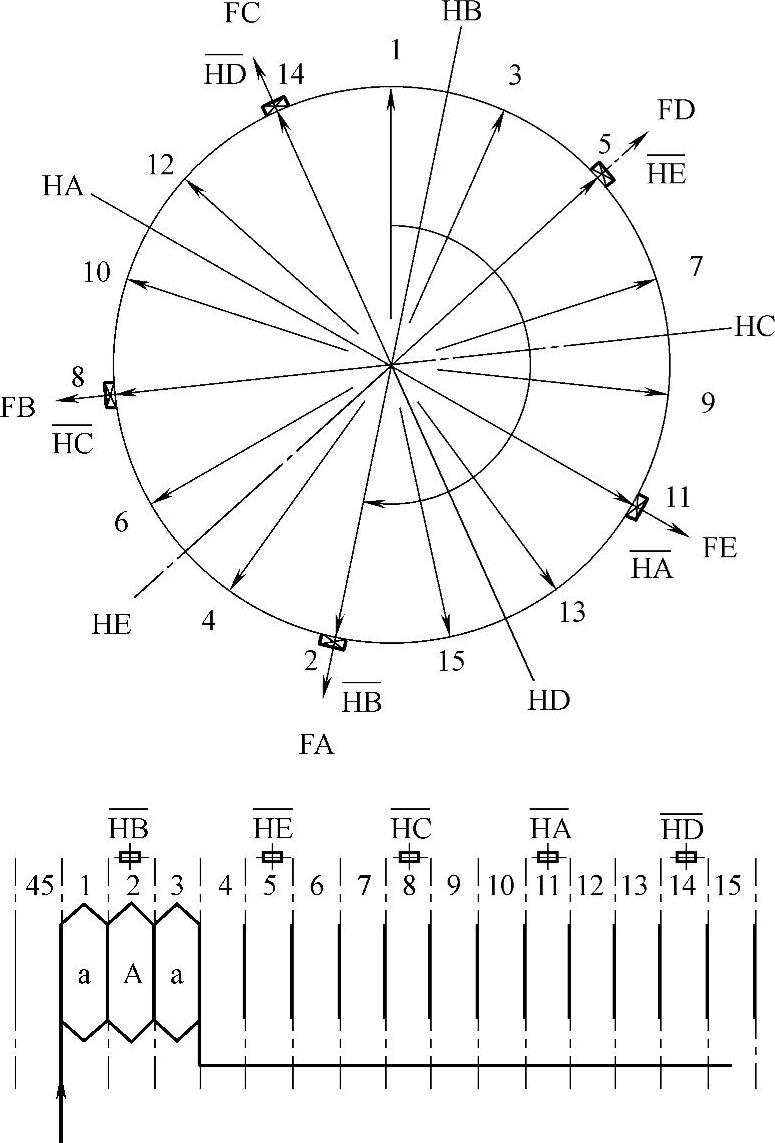

图5-21 45/48组合的电动势星形图，A相绕组部分展开图和霍尔位置图(www.daowen.com)

3）表5-20中五相无刷直流电动机可选取的分数槽集中绕组Z/p组合的q在0.15～0.3范围之内，即槽极数比Z/2p=0.75～1.5之间。它们的绕组系数不小于0.866。

4）对于表5-20的每个Z列，都有偶数个可选取的Z/p组合，呈现有规律的排列。处于中间位置的两个组合称为基本组合，它们与同一Z列的其他组合相比有最大的绕组系数，是值得推荐使用的组合。这些基本组合表示为：Z₀=2p₀±1或Z₀=2p₀±2。它们的q接近于1/5。

5）尽量不要选用Z为奇数并符合Z=2p±1的基本组合，因为它们存在产生不平衡的径向磁拉力问题，会引起电机振动和噪声。

6）引入虚拟电机概念后，将多极单元电机看成是一对极的虚拟电机，在计算绕组分布系数时，按虚拟电机计算即可。从绕组的分布效应角度看，多极分数槽单元电机的分布系数和整数槽电机有如下对应关系：对于Z₀为偶数的多极分数槽单元电机，其分布系数相当于Z=Z₀整数槽电机的分布系数。对于Z₀为奇数的多极分数槽单元电机，其分布系数相当于Z=2Z₀整数槽电机的分布系数。绕组分布系数由槽数Z₀决定，与极数p₀无关。
