多相分数槽绕组的对称条件优化技巧

时间:2023-06-15 理论教育 版权反馈
【摘要】:设为了得到m相平衡对称绕组,必须有:=整数;为了使Z0和p0无公约数,必须有:≠整数。如果=c,有d=2p0,无论p0是偶数或奇数,d必为偶数。利用上面的多相绕组对称条件,并仿照三相分数槽电机分析方法,下面我们讨论五相分数槽单元电机Z0和p0组合选择的约束条件:1)可选择的槽数Z0=5K,K=1,2,3,4…,即Z0=5,10,15,20,25…此外,还需按Z0/p0为真分数条件检查,进一步剔除一些组合。图5-18 五相电机槽电动势相量星形图a)Z0/2p0=5/4 b)Z0/2p0=5/6

多相分数槽绕组的对称条件优化技巧

如果分数槽绕组的Zp有最大公约数t,即


这样,我们称由Z0p0组成的电机单元电机,原电机由t个单元电机组成。原电机的绕组图是t个单元电机的组合。


为了得到m相平衡对称绕组,必须有:978-7-111-33472-9-Chapter05-74.jpg=整数;(必要条件1)

为了使Z0p0无公约数,必须有:978-7-111-33472-9-Chapter05-75.jpg≠整数。(必要条件2)

如果978-7-111-33472-9-Chapter05-76.jpg=c,有d=p0;即Z0为偶数,则dp0必为奇数。978-7-111-33472-9-Chapter05-77.jpg≠整数。

如果978-7-111-33472-9-Chapter05-78.jpg=c,有d=2p0,无论p0是偶数或奇数,d必为偶数。978-7-111-33472-9-Chapter05-79.jpg≠整数,除m=2外。

所以,在相数m≥3情况下,无论d为奇数或偶数,必须有978-7-111-33472-9-Chapter05-80.jpg≠整数。(www.daowen.com)

利用上面的多相绕组对称条件,并仿照三相分数槽电机分析方法,下面我们讨论五相分数槽单元电机Z0p0组合选择的约束条件:

1)可选择的槽数Z0=5KK=1,2,3,4…,即Z0=5,10,15,20,25…

2)可选择的极对数p0≠5K的其他自然数

此外,还需按Z0/p0真分数条件检查,进一步剔除一些组合。

在设计无刷电动机选择分数槽参数Zp时,首先按上述约束条件选择单元电机Z0p0,然后,按需要选择参数t(在自然数列1,2,3…中选择),可得到Zp

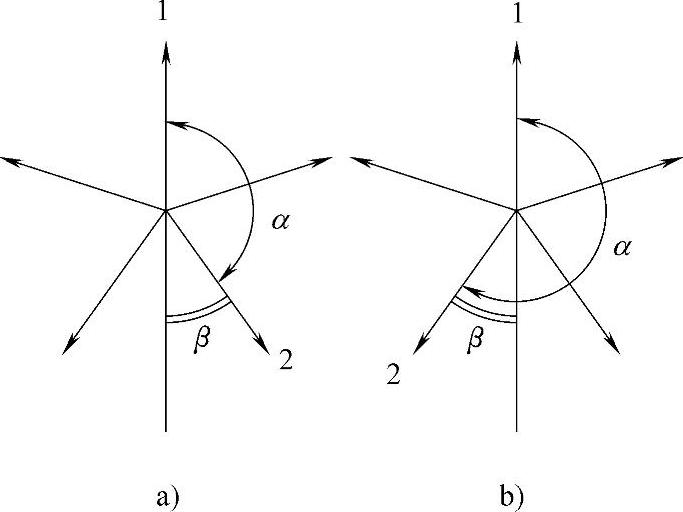

图5-18 五相电机槽电动势相量星形图

a)Z0/2p0=5/4 b)Z0/2p0=5/6
