三相分数槽集中绕组展开图画法步骤

时间:2023-06-15 理论教育 版权反馈
【摘要】:最后,将三相绕组的尾连接为中点,完成星形接法的三相绕组展开图。图5-16 12槽14极电机电动势相量星形图图5-17 12槽14极电机绕组展开图

三相分数槽集中绕组展开图画法步骤

1.计算单元电机

设原电机槽数为Z,极对数p,如果它们的最大公约数为t,它的单元电机槽数为Z0,极对数为p0,有下面关系:Z0=Z/tp0=p/t

原电机是由t个单元电机组成的,我们下面只需要研究一个单元电机的电动势相量星形图和绕组展开图就可以。原电机就是t个单元电机的重复。

2.单元电机的电动势相量星形图

在图中画出Z0个均布相量星形,相邻两个相量之间夹角α′等于360/Z0

取其中任意一个相量为1号齿,如图5-16,常取最上面的相量为1号齿。并习惯取顺时针方向为正相序方向。

由槽距角α=360p0/Z0,决定了2号相量的位置,如图5-16所示,显然有α=p0α′。这样也可以看成:从1号齿开始,顺时针方向数p0个相量,就是2号相量的位置,再顺时针方向数p0个相量,就是3号相量的位置……。就这样,得到单元电机的齿电动势相量星形图。这里的号就是对应的电机的齿号数。

示例:12槽14极电机,Z0=12,p0=7,由于12和7无公约数,t=1,本身就是单元电机。它的电动势相量星形图如图5-16。其中,相邻两个相量之间夹角α′=360°/Z0=360°/12=30°,槽距角α=p0α′=210°。也可以看成从1号齿开始,顺时针方向数7个相量,就是2号相量的位置……,如此类推。

3.相带的划分

对于三相电机,最常用的是60°相带,即将Z0个相量均分成6份。对于常用的双层绕组,将Z0个线圈均分,每个相带有相等个数的线圈。我们可以用点画线均分。如图,6个相带依次为A,-C,B,-A,C,-B。每个相带有2个线圈,每相两个相带共有4个线圈。本例,A相的齿是1,-2,-7,8。带负号的齿在-A相带,表示这些线圈应当反绕。

相带划分不是唯一的,也可以取1,6号齿为A相带,等等。(www.daowen.com)

如果Z0是奇数,平均每相有奇数个线圈,同一相的两个相带包含的线圈数不等,分别叫大相带和小相带。

4.画绕组展开图

知道了A相对应的齿是1、-2、-7、8,绕组展开图就是将这4个线圈连接起来。先设定一种绕向为正绕向,例如,1号和8号绕向设定反时针方向为正绕向,那么,2号和7号绕向应为顺时针方向。至于先接哪个线圈原则上是没有关系的,可考虑实际操作方便灵活决定。如本例,C相绕组是从-C相带的-3线圈开始,目的是使三相的出线端比较集中一些。

为了方便起见,在绕组展开图每个齿上标上A,a,b,B……,实际就表示这个齿属于那个相带。这里小写的a就是-A相带,b就是-B相带,……。按齿上标上的字母,就可以方便地画出线圈连接,或便于进行正确性检查。

最后,将三相绕组的尾(也可以是头)连接为中点,完成星形接法的三相绕组展开图(见图5-17)。

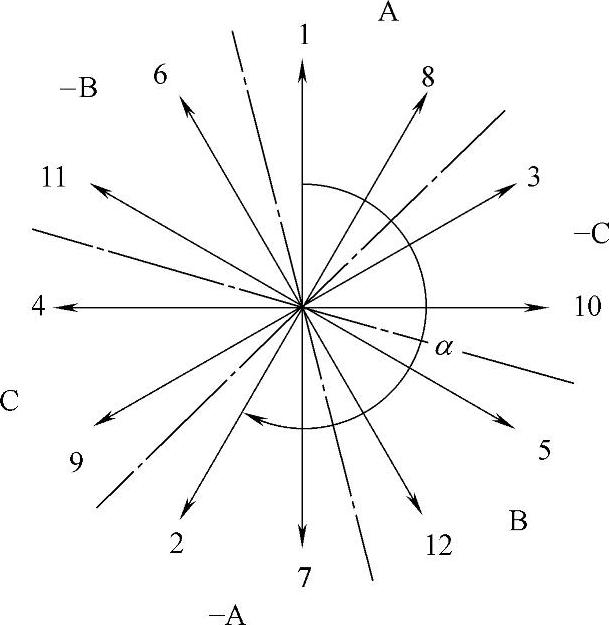

图5-16 12槽14极电机电动势相量星形图

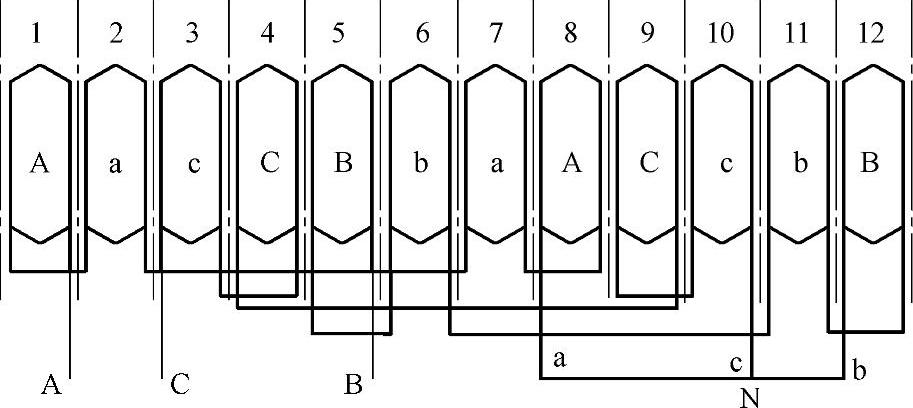

图5-17 12槽14极电机绕组展开图
