我们将几种三相集中绕组分数槽无刷直流电动机（双层绕组）列于表5-5。从表可见，定子槽数Z₀为偶数的，它们的虚拟电机是一个整数槽电机。而定子槽数Z₀为奇数的，它们的虚拟电机仍然是一个分数槽电机。从表5-5我们还发现，有相同定子槽数Z₀的电机，虽然它们的极对数p₀不同（可有两种选择），但它们的虚拟电机是相同的，槽极数组合是成对出现的。也就是说，它们有相同的槽电动势相量星形图，所以也就有相同的绕组连接图，也就有相同的绕组系数。参见图5-1和图5-2。例如，在图5-1的a和b显示出，定子槽数Z₀=12，极对数p₀分别为5和7，它们的槽电动势相量星形图是相同，它们的虚拟电机是相同的。但要注意，相序是相反的。同样，在图5-2的a和b显示出，定子槽数Z₀=9，极对数p₀分别为4和5，它们的槽电动势相量星形图是相同，它们的虚拟电机是相同的，但相序相反。

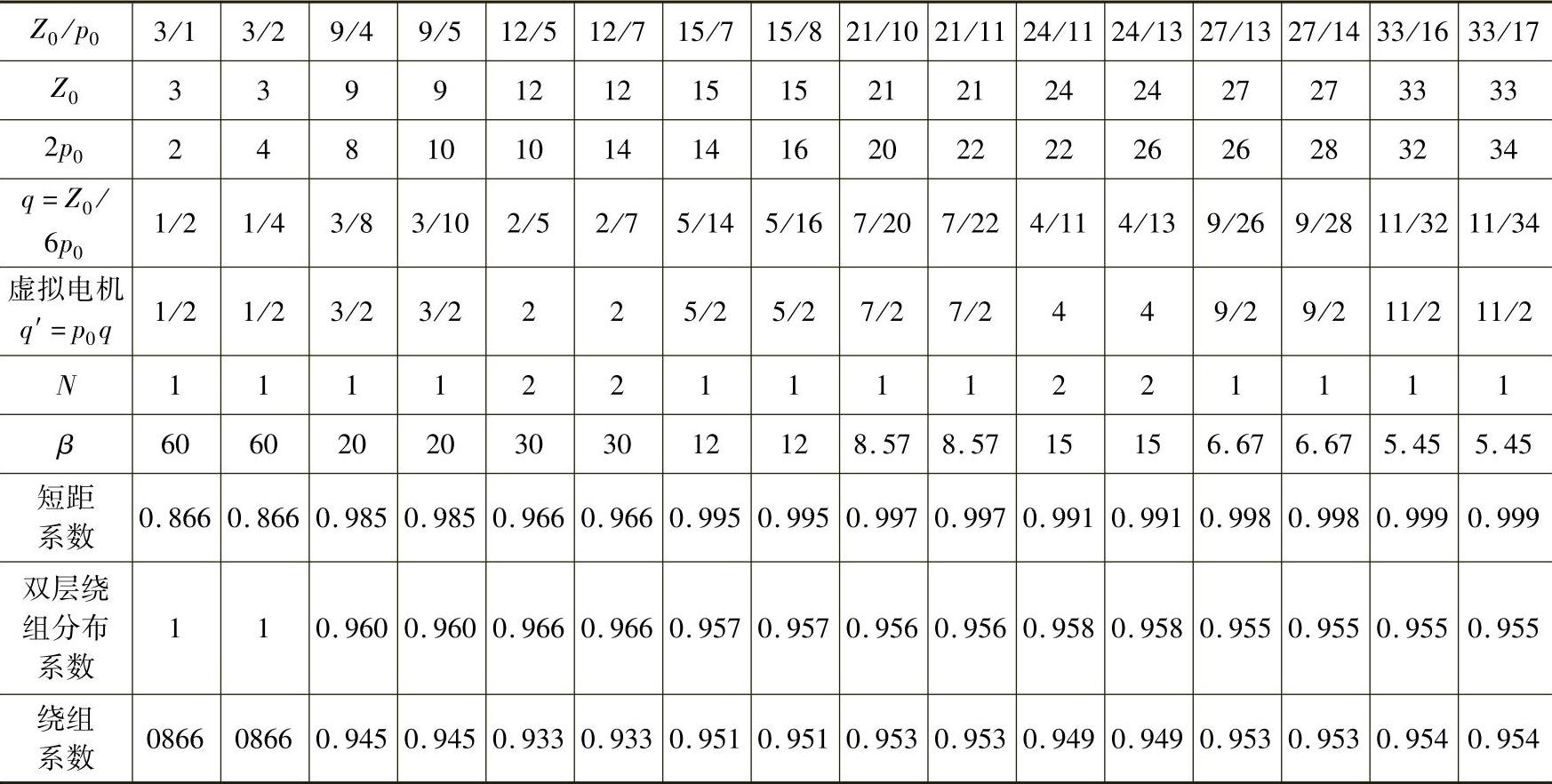

表5-5 几种三相分数槽集中绕组的虚拟电机和绕组系数

这样，我们在实际设计集中绕组分数槽的无刷直流电动机时，同一个定子冲片可以设计两种极对数电机。例如，12槽定子冲片，既可以用在14极电机上，适应较低运行转速客户需求，也可以用在10极电机上，适应较高运行转速客户需求（当然，它还可以参考表5-3，定子槽数12还有另外2种极数的选择：p=4或8。这时，它们的绕组系数只有0.866）。

将表5-5转换成图5-4，图中纵坐标是基波绕组系数，横坐标是q，图中1/4<q<1/2。由图直观显示出：成对出现的槽极数组合，每一对组合q有相同的分子，它们有相同的绕组系数，若以q=1/3为中线，它们分别处于中线左右两侧，即一个q<1/3，另一个q>1/3。可以发现：q越接近1/3的组合，即槽数与极数越接近，绕组系数越大。当Z≈2p，绕组系数最大，接近1.0。但q=1/3就是槽数等于极数，这是不能达到的。在q=1/2或1/4时，绕组系数是最小值0.866。

我们再回来看表5-3，对于同一个Z列，不同p组合的比较。以Z=21列为例，它共有6个组合：按p从小到大顺序排列：7、8、10、11、13、14。仿照表5-5计算，得到表5-6。从表中可见，它们呈现完全对称的排列，可分为3对组合：中间的两个组合Z/p=21/10和21/11，即基本组合，其N=1，有最小的β，所以有最大的短距系数，也有最大的分布系数和绕组系数（双层绕组）；而最小和最大p的两个组合，有最小的绕组系数；余下的两个组合，21/8和21/13的绕组系数低于基本组合。而且，每一组成对的组合都有相同的β、短距系数、虚拟电机、分布系数等数据。

表5-3中其他的Z列，都有偶数个可选择的Z/p组合，也呈现同样的排列规律，处于中间位置的基本组合与同一Z列的其他组合相比有最大的绕组系数，是值得推荐使用的组合。(www.daowen.com)

几种基本单元电机的基波和五次谐波绕组系数分析见6.4节。

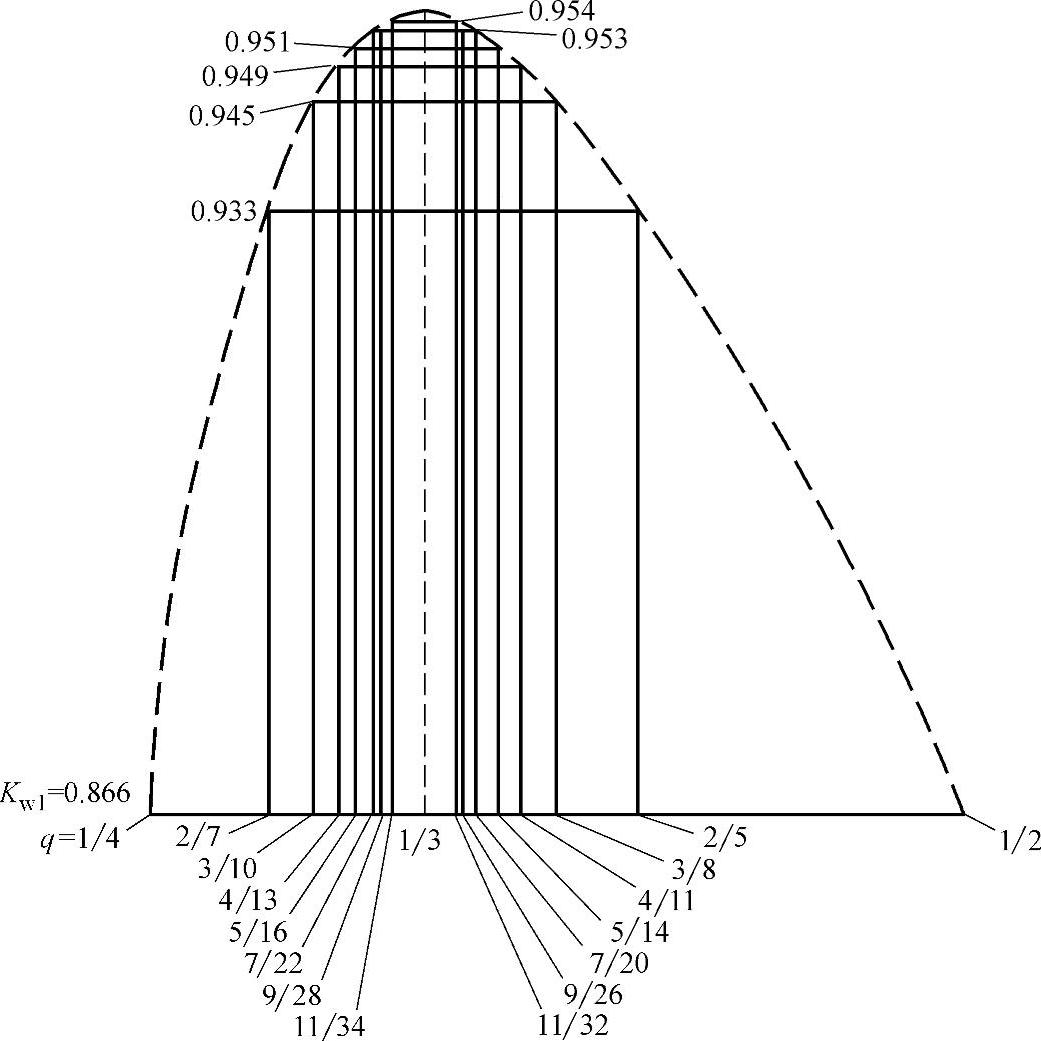

图5-4 成对的槽极数组合集中绕组的q和基波绕组系数关系图

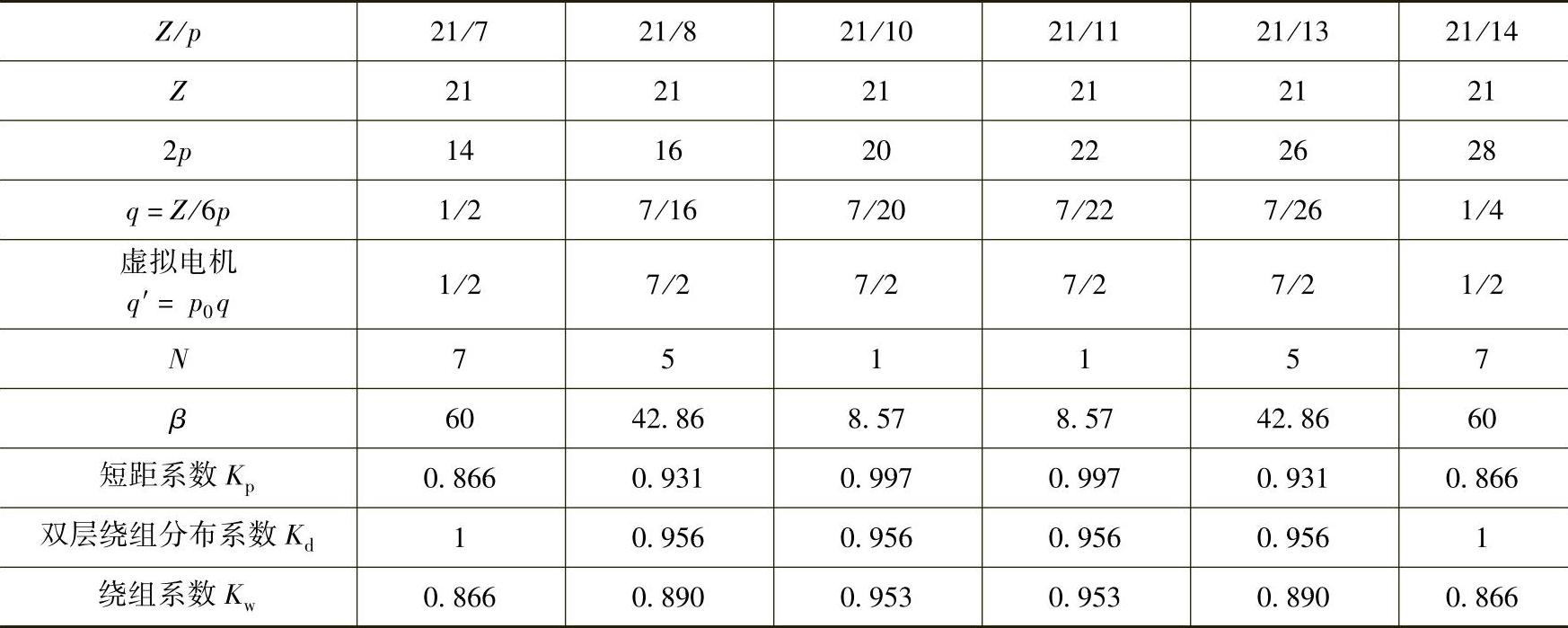

表5-6 Z=21集中绕组无刷直流电动机3对Z/p组合的比较
