三相绕组节距为1的分数槽集中绕组Z0/p0组合条件优化

在分数槽无刷直流电动机中,节距y=1的分数槽绕组称为集中绕组(concentrated wind- ing),是特别值得关注的。

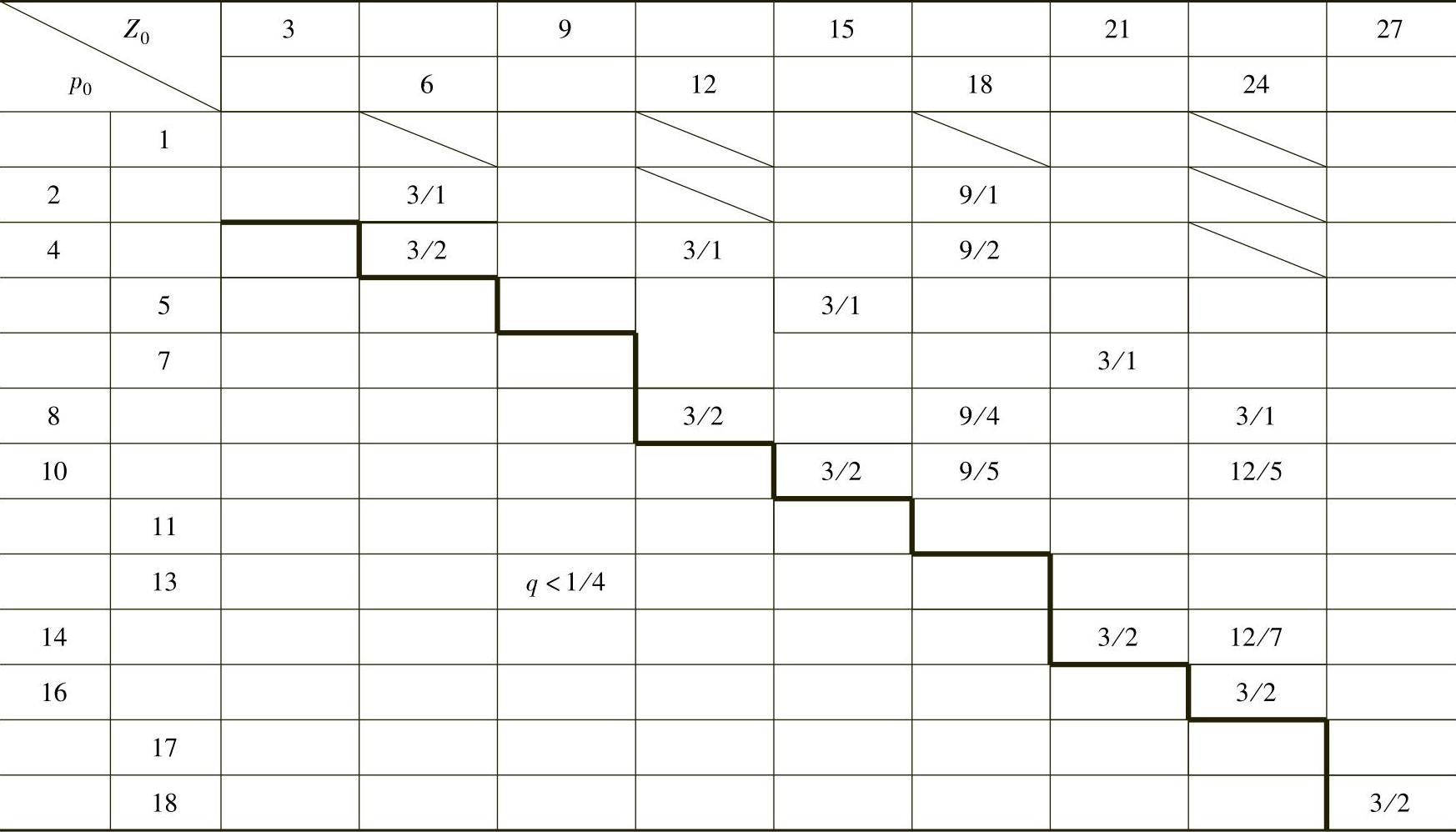

表5-1 三相分数槽无刷直流电动机单元电机Z0/p0组合选择表


感应电动势的角度来说,线圈放在槽内的部分才是有效的,端部是无效的。对于整数槽绕组,线圈端部通常要跨过几个槽距,例如q=1的三相电机,每对极下有6个槽。整距线圈端部要跨过3个槽距。线圈端部比较长。人们希望缩短线圈端部长度。而分数槽绕组有可能实现节距y=1(以槽距为单位),其线圈端部只跨过1个槽距,即一个齿绕一个线圈,这是集中绕组分数槽绕组的突出优点之一。这是整数槽绕组所不能实现的。特别是对于直径/长度比(D/L)较大的扁平型电机,缩短线圈端部长度尤显重要。集中绕组的线圈端部相互之间没有重叠,所以,有文献将这种绕组称为非重叠绕组(non-overlapping winding)。

下面分析节距y=1分数槽集中绕组绕组单元电机Z0/p0组合的条件。

在节距y=1的单元电机中,若以电气角为单位,有y=αα为槽距角。通常,为了得到较高的绕组系数,期望线圈两个元件边电动势相差接近180°,即α≈180°,即2p0/Z0≈1,或Z0≈2p0。为了使α尽可能接近180°,取Z0与2p0之差尽可能小为宜。

下面,我们借助槽电动势相量星形图进行分析,参见图5-1~图5-3。其中,绕在一个齿上线圈元件的第一元件边电动势相量为1号相量,在+Y轴上,跨过槽距角α为第2元件边,其电动势相量为2号相量,见图5-3。这两个相量之间的夹角即两槽之间的夹角—槽距角α(电气角,度),有


它的补角β,就是2号相量和-Y轴之间夹角。β=180°-α


短距系数Kp与补角β相关,可由下式计算:


析1,当Z0为偶数情况:

Z0为偶数的槽电动势相量星形图中,参见图5-1a和b的例子,相邻相量之间角度是360°/Z0β取为该角度的N倍。即:β=N×360°/Z0N=1,2,3…,考虑到式(5-3),有, N×360°/Z0=180°(1±2p0/Z0

Z0=2p0±2NN=1,2,3… (5-4)

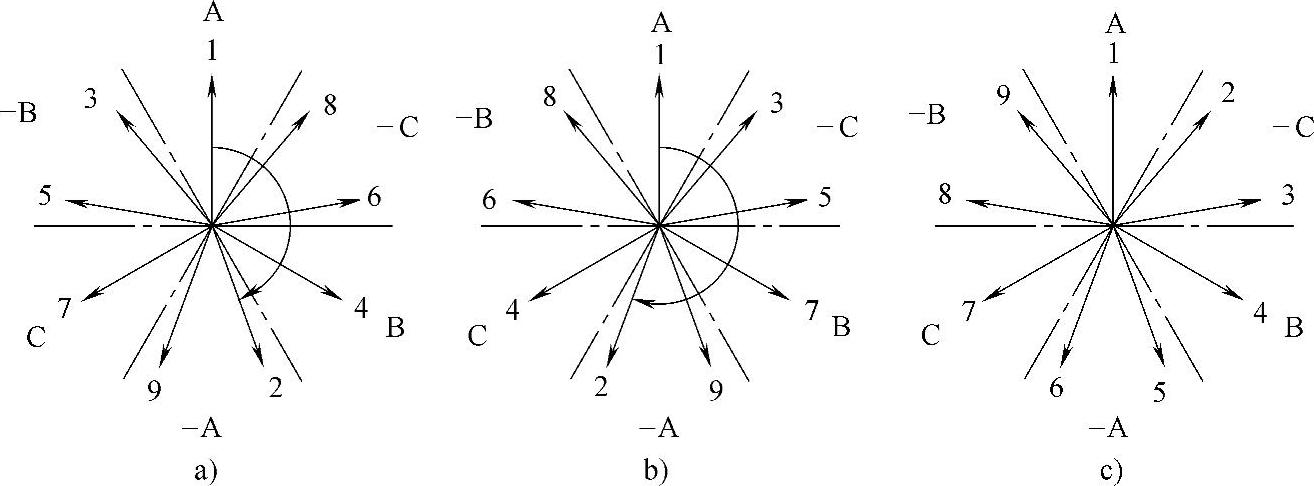

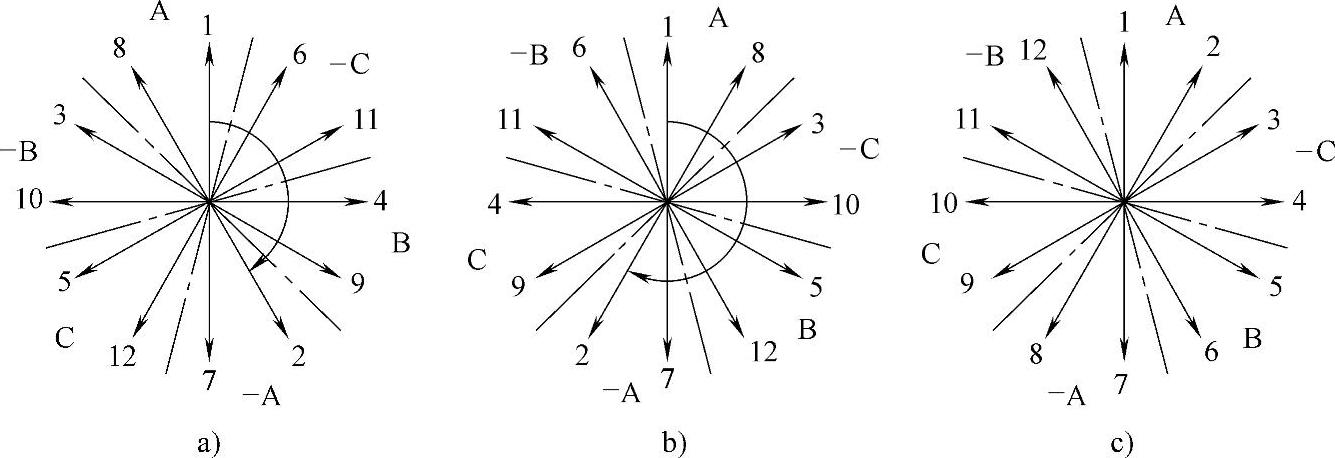

图5-1 Z0=12,p0=5,p0=7的单元电机和虚拟电机的槽电动势相量星形图

a)p0=5 b)p0=7 c)虚拟电机


图5-2 Z0=9,p0=4,p0=5的单元电机和虚拟电机的槽电动势相量星形图

a)p0=4 b)p0=5 c)虚拟电机

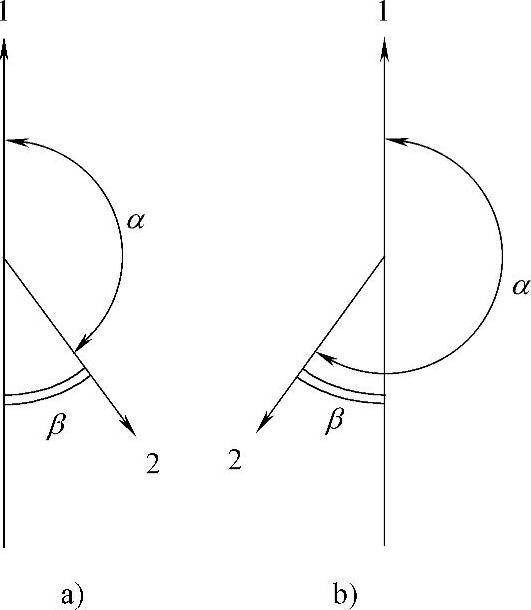

图5-3 一个线圈的槽电动势相量星形图

分析2,当Z0为奇数情况:

Z0为奇数的槽电动势相量星形图中,参见图5-2a

和b的例子,相邻相量之间角度是360°/Z0β只能从该

角度的0.5,1.5,2.5…选取,或表示为β=0.5×N×360°/Z0=N×180°/Z0N=1,3,5…,

考虑到式(5-3)(www.daowen.com)

N×180°/Z0=180°(1±2p0/Z0

Z0=2p0±NN=1,3,5… (5-5)我们可以将式(5-4)和式(5-5)归并为一个公式:Z0=2p0±=180°N/Z0N=1,2,3… (5-6)

式(5-6)表示:符合该式关系的Z0p0可以构成y=1的分数槽绕组。利用式(5-6),可以得到表5-2三相无刷直流电动机分数槽集中绕组Z0/p0组合计算表。计算表中,每个p0在不同N值下计算出Z0/p0的值。在完成此表时,还需要按照下面条件挑选出正确的组合:

1)Z应为3倍数;

2)β≤60°(这是附加的要求——短距系数Kp≥0.866,由式(5-6),即应需满足Z≥3N)。表中,黑体字的Z0/p0组合是单元电机组合;非黑体字的可约分数的组合,不是单元电机组合。

基于表5-2作重新编排,可得到表5-3三相无刷直流电动机分数槽集中绕组Z/p组合选择表。凡表中有分数的方格表示了短距系数Kp≥0.866附加条件下可以选择的Z/p组合,它们可以构成y=1的分数槽绕组。表中,黑体字的Z/p组合是单元电机组合;非黑体字的组合不是单元电机组合,其方格内的分数表示它对应的单元电机的组合。

限于篇幅,表5-3中只给出p在23以内,Z在66以内的情况,读者参照表5-2分析方法,可以将表5-3扩展到更大的Zp的情况。

只有表5-3中有分数的方格所表示的Z/p组合才可能构成y=1的分数槽集中绕组,所以,可供选择的Z/p组合是有限的。例如,设计时,如果我们先选择定子槽数Z=18,可以选择的只有6种转子极对数p,其中p=7和11的组合是单元电机组合,其余4组p=6,8,10和12的组合不是单元电机组合。而如果我们先选择转子极对数p=4,只有3种槽数Z可供选择,其中Z=9的组合是单元电机组合,其余2组Z=6和12的组合不是单元电机组合。

设计三相无刷电动机y=1的分数槽绕组电机时,可在表5-3从填有分数字方格中选取Z/p组合。

观察表5-3,可以发现分数槽集中绕组的Z/p组合有如下排列规律:

1)对于每个p行,有若干个Z可选取。随着p的增加,可选取的Z会更多。

2)但那些为3倍数的p,可选取的Z偏少。

3)对于每个p行,最大可选取的Z,其Z/p组合的单元电机都是Z0/p0=3/1(即q=1/2)。对于为偶数的p行,最小可选取的Z,其Z/p组合的单元电机都是Z0/p0=3/2(即q=1/4)。所以,可选取的分数槽集中绕组Z/p组合在q=1/4~1/2范围之内,即平均每对极下槽数在1.5~3之间。(这是由附加要求——短距系数Kp≥0.866决定的)。

4)对于每个Z列,都有偶数个Z/p组合可供选取。而且,它们的排列是十分对称的,成对出现的。随着Z的增加,可选取的p更多。

5)对于每个Z列,最小可选取的p,其Z/p组合对应的单元电机都是Z0/p0=3/1。它的短距系数只有0.866。

6)对于每个Z列,最大可选取的p,其Z/p组合对应的单元电机都是Z0/p0=3/2。它的短距系数只有0.866。

7)对于每个Z列,处于中间位置的两个可选取的p,两个p值的差为1,这些组合我们称之为集中绕组的基本组合。其Z/p组合对应表5-2的N=1和2列,即这些基本组合满足下式:

Z0=2p0±1,或Z0=2p0±2 (5-7)

从后述分析可知,对于每个Z列,在可选取的p中,处于中间位置的基本组合有较大的绕组系数,是值得推荐使用的组合。

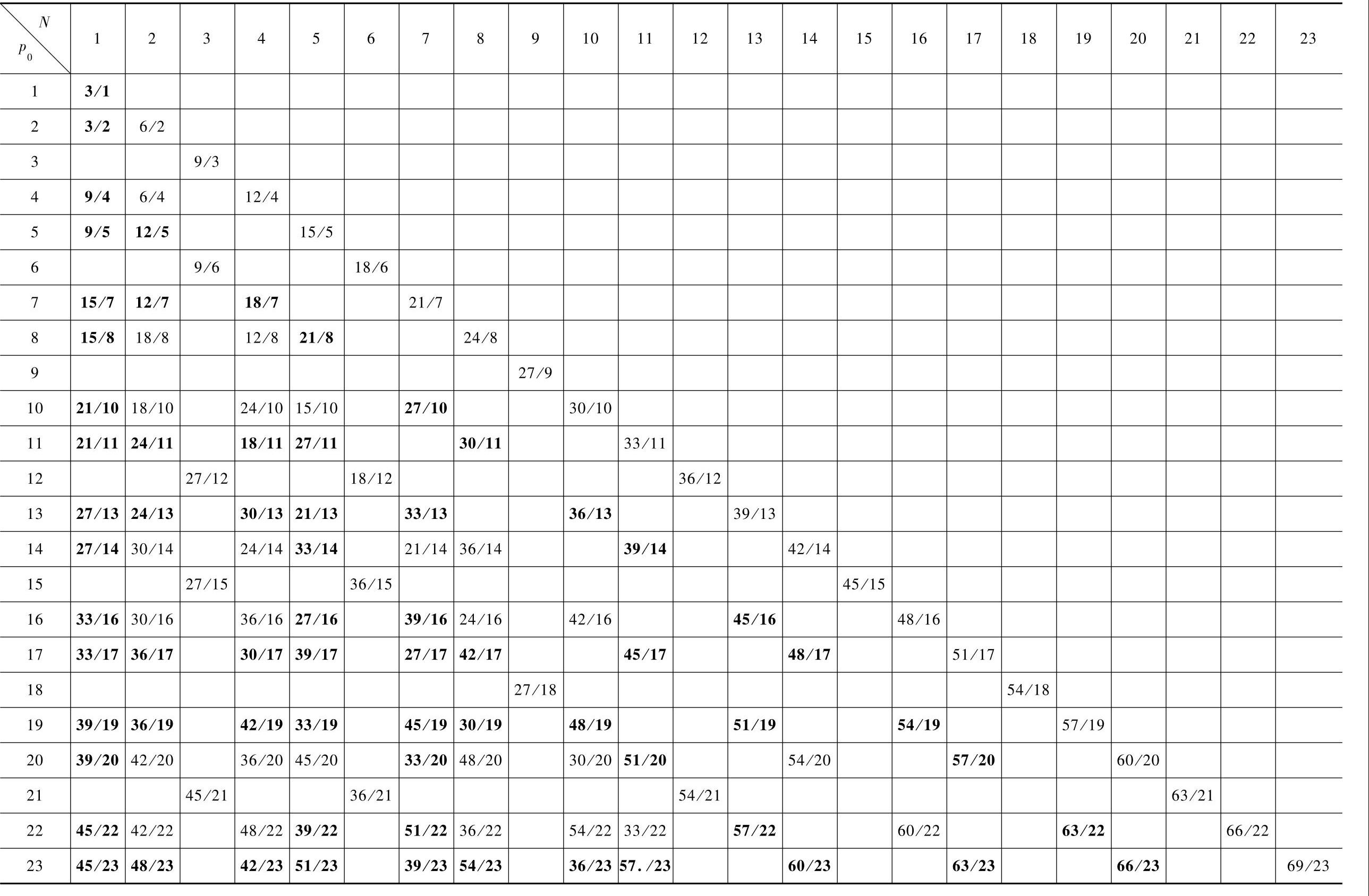

表5-2 三相无刷直流电动机分数槽集中绕组z0/p0组合计算表(条件:ZO=2pO±Ⅳ,ZO≥3Ⅳ)


表5-3 三相无刷直流电动机分数槽集中绕组z/p组合选择表


过去关于集中绕组分数槽文献多只提及表示为Z0=2p0±1和Z0=2p0±2的组合,例如参考文献[6,7],即基本组合。本章给出更多的组合可供选取构成分数槽集中绕组,参见表5-4。表中先列出单元电机的基本组合,然后是由参考文献[7]给出可供选取的集中绕组Z/p组合,它们是基于这些基本组合,多个基本组合单元电机的数据,即取t=1,2,3…的结果。所以参考文献[7]给出的Z/p组合,它们各自对应的单元电机只局限于基本组合范围内。而本章分析结果,可供选取构成分数槽集中绕组的单元电机Z0/p0组合已不限于基本组合,如表5-3黑体字的Z/p组合都是单元电机组合,有了许多扩充。从而,对于一个极对数p,有更多的槽数Z可以选择。这个扩充尤其对Z为奇数更为有意义。分析和实践表明,Z为奇数的基本组合,由于有不平衡磁拉力问题被认为是不推荐使用的。这样,如果按照过去文献结果,只余下Z为偶数的组合可选择了。但按本章分析结果,还有其他Z为奇数的组合可供选择,扩大了可选择范围。

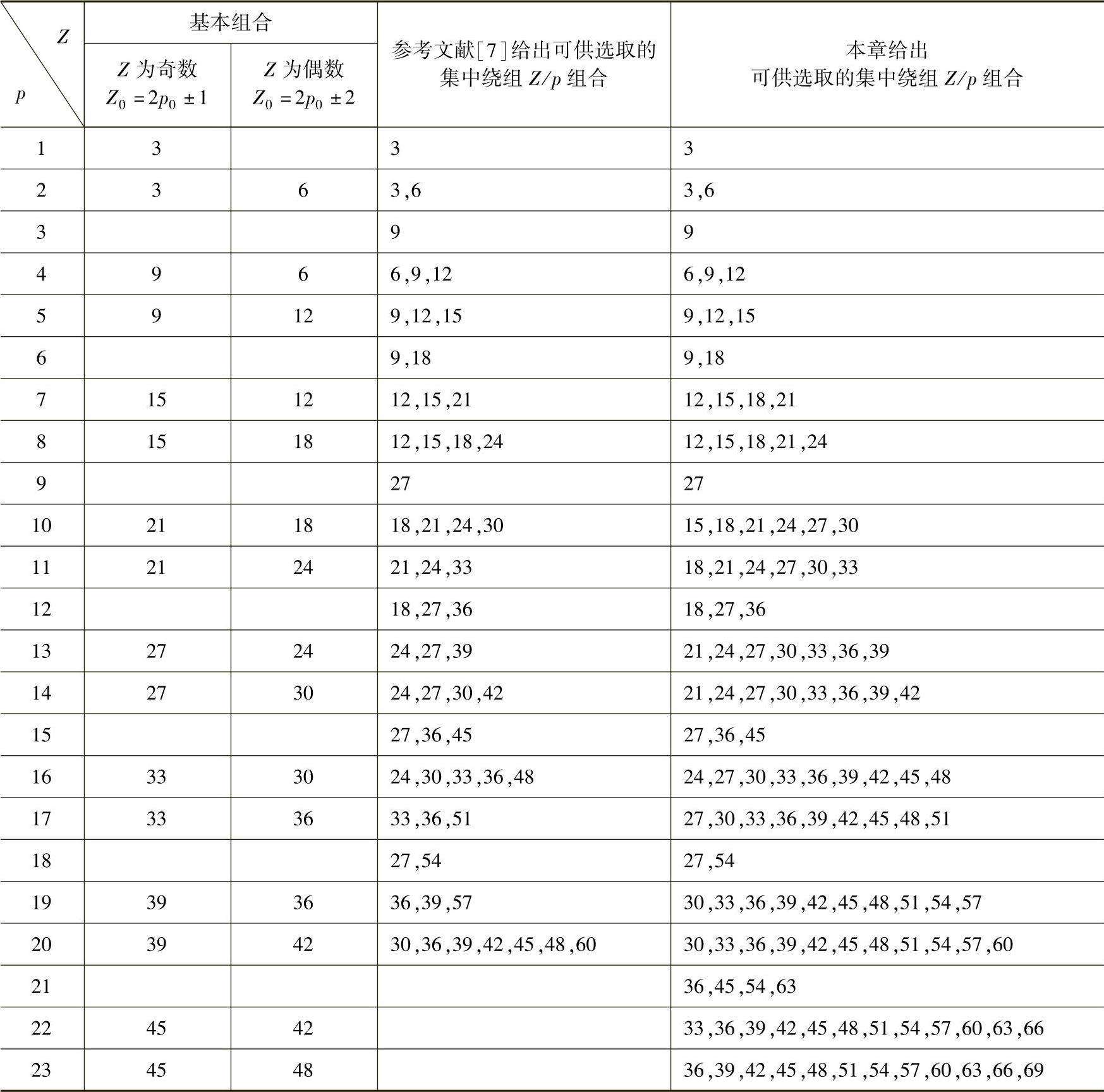

表5-4 参考文献[7]和本章给出可供选取的分数槽集中绕组Z/p组合的比较
