计及绕组电感的无刷直流电动机机械特性分析

由4.1节式(4-5),当只计绕组电阻忽略电感时,无刷电机的平均电磁转矩—转速特性表达式和有刷直流电机相仿,呈现如下线性关系:

Tr=Ts- (4-37)

式中,Ts为堵转转矩(N·m),978-7-111-33472-9-Chapter04-145.jpgD为粘性阻尼系数,978-7-111-33472-9-Chapter04-146.jpg

IsΩ分别是堵转电流和电机转子角速度

式(4-37)对应于图4-17所示的TrΩ直线特性。

由式(4-33),得到计及绕组电感的平均电磁转矩-转速特性(机械特性)表达式:

Tav=TrKτ=(Ts-Kτ (4-38)

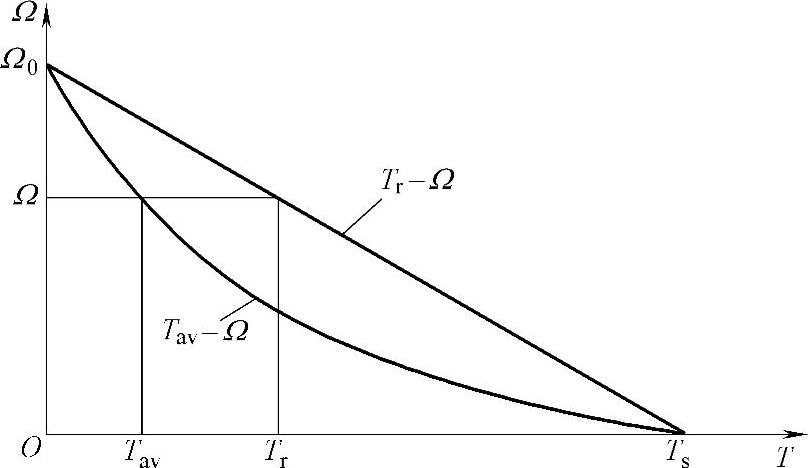

在图4-17给出无刷直流电机平均电磁转矩-转速特性示意图,图中TavΩ表示计及电感的平均电磁转矩—转速特性。如图所示,由于电感的存在,同一个转速Ω下,电机的电磁转矩从Tr减少到Tav,转矩特性呈现非线性。(www.daowen.com)

由式(4-37),可以得到无刷电机在未计电感时的平均电流—转速特性表达式如下式所示,它与转速Ω呈现线性关系:


由式(4-32),得计及绕组电感的平均电流—转速特性表达式:


上式表明:由于电感的存在,同一个转速Ω下,电机的平均电流从Ir减少到Iav,电流特性呈现非线性。无刷直流电动机的平均电流—转速特性图与图4-17类似。


图4-17 无刷直流电动机平均电磁转矩—转速特性
