前面提到，简化模型是忽略了绕组电感的模型，给出的基本特性计算公式可直接用于低电感的（例如无槽结构的）或工作于低速的无刷直流电机计算，它们的绕组时间常数比换相周期小许多的情况。

看一个无槽结构无刷直流电机的例子：国外Global Motion Products公司生产系列无槽无刷直流电机。产品型号B35E24BZ000是一款高速无槽无刷直流电机，在下网址提供较完整性能资料http://gmpwebsite.com/PDF/B35E24BZ000.pdf，它的技术数据如下：

电机外形 外径35mm，长60mm；

额定电压 24.0V；

空载转速 15000r/min；

堵转转矩 330.3mN·m；

空载电流 0.200A；

峰值输出功率 128.5W；

转矩常数 15.14mN·m/A；

端电阻 1.10Ω；

反电动势常数 1.59V/（kr/min）；

绕组电感 0.130mH；

速度/转矩斜率 45.4（r/min）/（mN·m）；

最大效率 82%；

电机常数 14.43mN·m/。

参照本章4.4节分析，由给出的绕组电感和电阻计算相绕组的电磁时间常数

在最高转速，一个状态角对应的换相周期时间(www.daowen.com)

显然，换相周期时间比电磁时间常数大许多。用表示一个状态角换相周期时间

与绕组电磁时间常数的比

所以，绕组的电感影响可以忽略。可以按简化模型进行计算。

利用厂家上面的数据，按本节相关公式进行如下计算：

1）由给出的反电动势常数1.59V/（kr/min），转换单位制：K_E=1.59/0.105=15.14V/rad·s^-1，它与给出的转矩常数15.14mN·m/A相等。说明符合K_E=K_T。

2）由给出的反电动势常数1.59V/（kr/min），按式（4-3），计算理想空载转速（24/1.59）r/min=15094r/min。比给出的空载转速15000r/min稍高，符合。

3）由4.1.5节公式计算粘性阻尼系数

计算速度/转矩斜率K_g=ΔΩ/ΔT=1/D=45.7（r/min）/（mN·m）它与给出的速度/转矩斜率45.4（r/min）/（mN·m）相同。

4）由4.1.5节公式，计算电机常数

它和给出的电机常数14.43mN·m/相同。

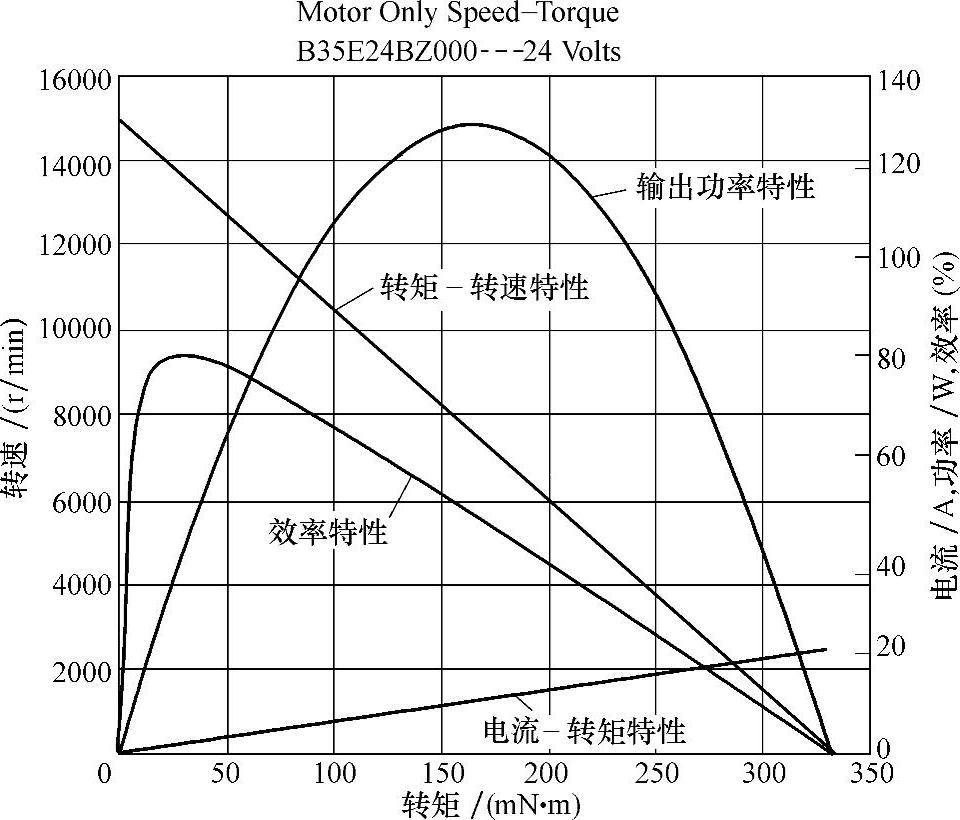

厂家在该网页还给出该电机的特性图，见图4-6。尽管是高速电机，由于无槽电机有低电感，特性图显示具有线性的转速—转矩特性、转矩—电流特性。图中还给出输出功率、效率与转矩关系曲线。

图4-6 一款国外的高速无槽无刷直流电机特性图
