四相绕组星形连接可采用全桥式和非桥式换相电路,常见导通方式见表3-5~表3-11。
表3-5~表3-11所示的导通方式中,IA表示A相绕组电流,+号表示相绕组经上桥臂开关接通至电源正极,相电流正向导通;-号表示相绕组经下桥臂开关接通至电源负极,相电流反向导通;如此类推。全桥式导通方式的状态名以分数表示,分子表示正向导通的相绕组;分母表示反向导通的相绕组;如此类推。
注意到,全桥式135°导通方式(序号3)虽然有较多的状态数,但是每个状态通电相数出现两种情况,即2相和4相交替,会产生明显的转矩波动,一般不宜采用。非桥式135°导通方式(序号6)也是这样情况。另外,半桥式180°导通方式(序号2)和半桥式90°导通方式(序号1)相比,虽然绕组利用率高,但是每相绕组180°导通情况下,通常存在空载电流大、转矩波动明显的问题,也不宜采用。因此,在其他相数绕组电机的导通方式选择上,凡是遇到不同状态下出现两种通电相数,以及每相绕组180°导通的类似情况,都同样建议不采用。
四相绕组导通方式较好的选择是桥式90°导通方式(序号1)和非桥式90°导通方式(序号4)。

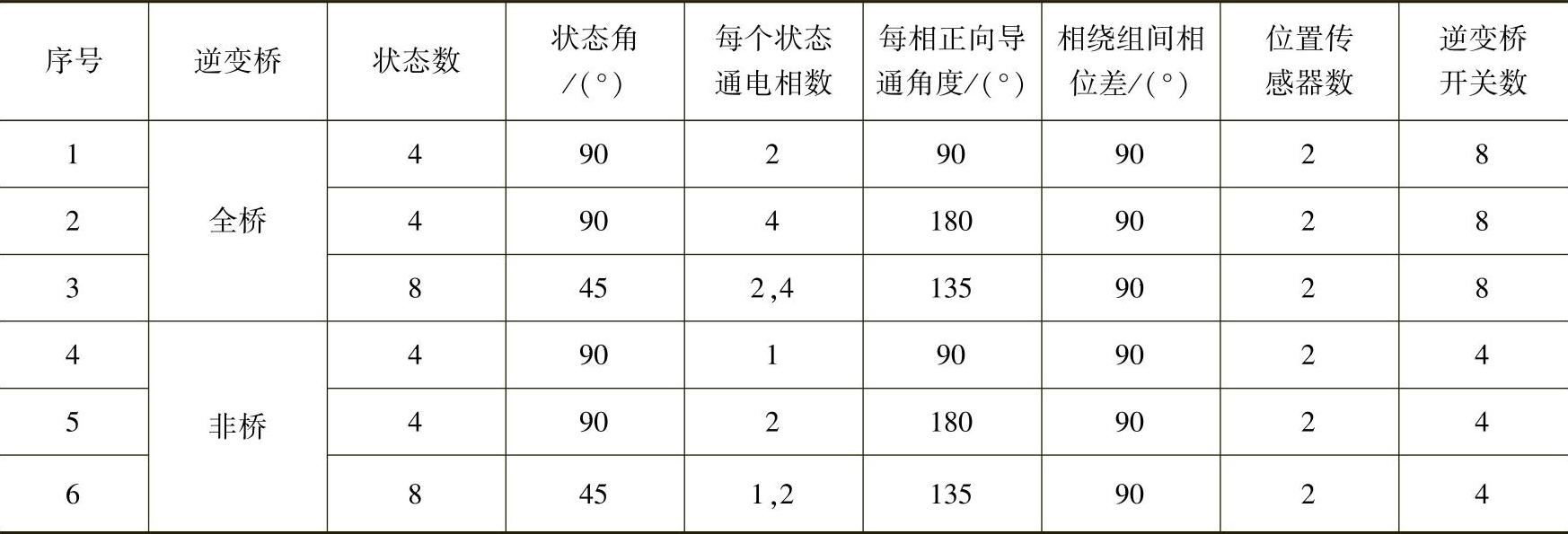

表3-5 四相绕组常见连接与导通方式(以星形连接为例)

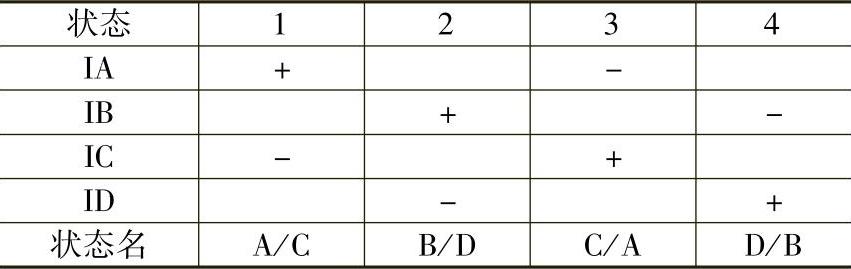

表3-6 四相绕组全桥式90°导通方式(序号1)

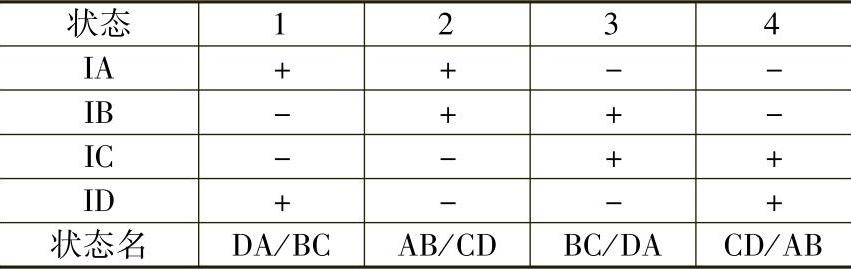

表3-7 四相绕组全桥式180°导通方式(序号2)

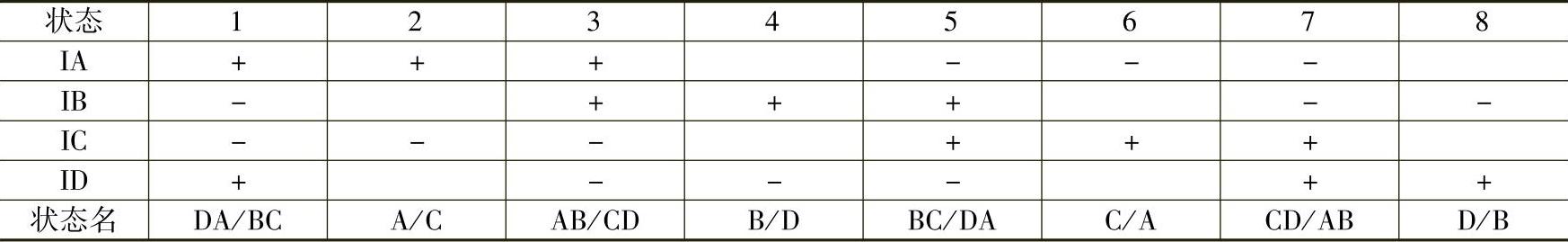

表3-8 四相绕组全桥式135°导通方式(序号3)

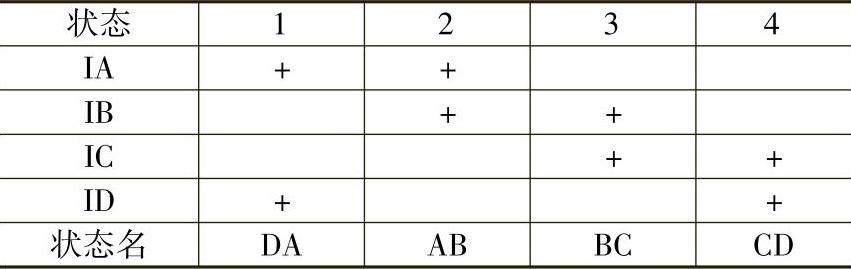

表3-9 四相绕组星形连接非桥式90°导通方式(序号4)(www.daowen.com)
表3-10 四相绕组星形连接非桥式180°导通方式(序号5)

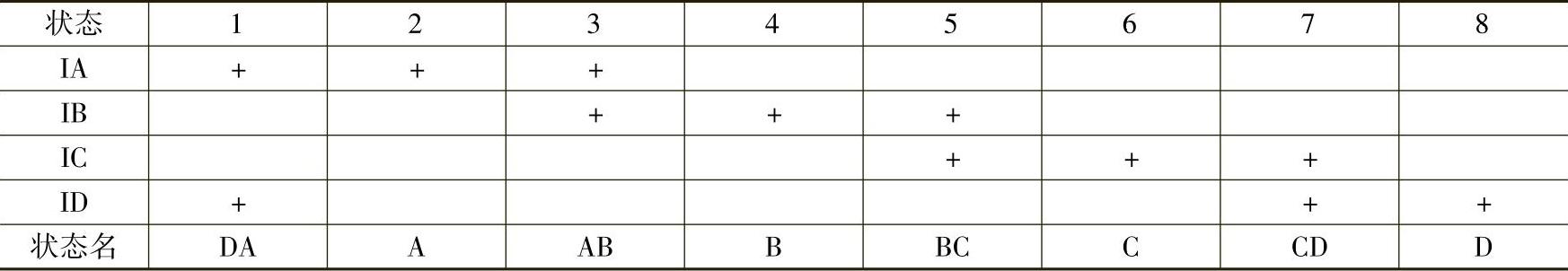

表3-11 四相绕组星形连接非桥式135°导通方式(序号6)

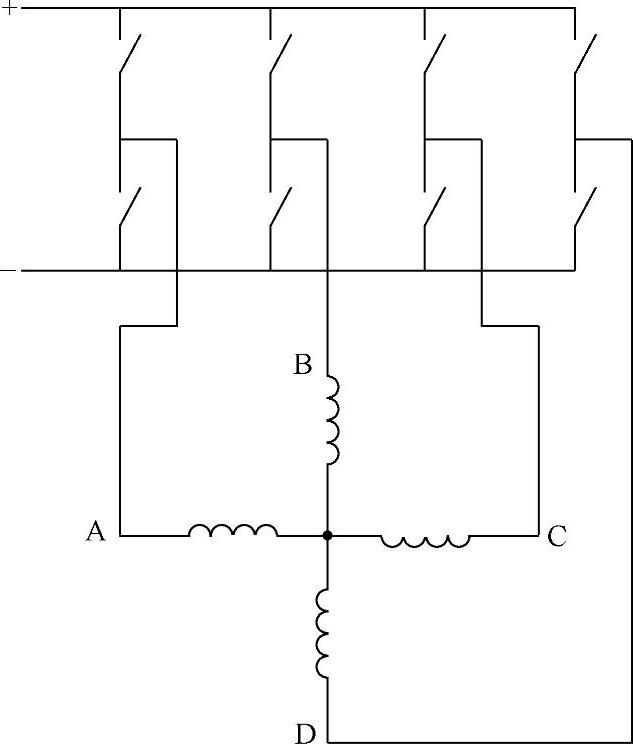

图3-2 四相绕组星形连接电机全桥式电路

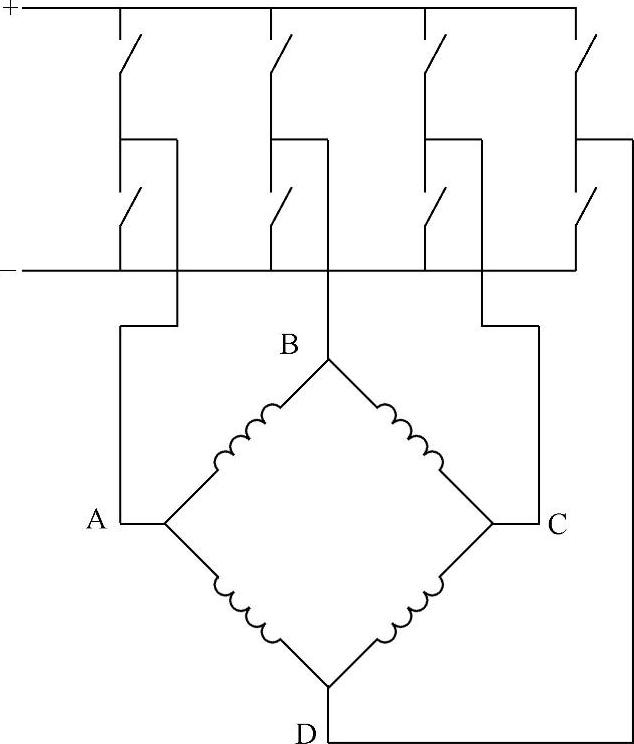

图3-3 四相绕组封闭式连接电机全桥式电路
图3-4 四相绕组星形连接电机非桥式电路
