1. 型号及含义

现场测量机型号为BQC866RD，具体含义如下：

B—博洋科技有限公司；

Q—气浮式传动方式；

C—复合式测量功能；

866— y 轴、x 轴、z 轴行程分别为800 mm、600 mm、600 mm；

RD—Rational DMIS 测量软件。

BQC—R 系列复合式三坐标测量机将激光扫描、探针测量（扫描、测量）、CCD 光学测量等多种功能集成在同一台设备上，完成对工件的扫描采点工作，获取点云数据进行产品数字化反求设计；同时可对各种机械零件、模型及其制品的几何元素、形位公差及复杂的曲线、曲面进行高精度的测量，获取测量数据进行产品质量检测。

2. Rational DMIS 软件介绍

Rational DMIS 是美国著名软件公司External-Array software，inc.研发的三坐标测量软件。Rational DMIS 一经推出就以其直观、强大、高效等特点得到了CMM 业内专家的充分认可，同时也赢得了广大客户的信赖。Rational DMIS 完全符合DMIS 标准以及ISO2209：2003 国际标准，通过了德国标准计量组织（PTB）认证。

1）Rational DMIS 软件特点

基于Rational DMIS 软件，可以建立一套完美的测量解决方案。它能完全支持I++标准的Renishaw UCC 控制器系列或其他多种控制设备及软件接口的需要。更加友好简洁的软件界面、独特的“拖放式”输入、与CAD 数据的无缝连接、实现从测量到输出报告100%图形化显示、基于对象的测量并快速生成DMIS 检测程序，实现如此强大的功能并不依赖于用户具备太多的专业知识。Rational DMIS 在CMM 软件的实用性方面是一个突破，是制造业和计量业理想的选择。

2）Rational DMIS 软件界面及主要功能介绍

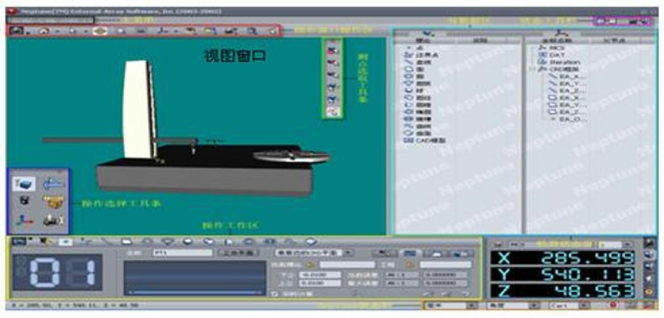

Rational DMIS 软件界面如图15.11 所示。

图15.11　Rational DMIS 软件界面

（1）主菜单。

文件：提供创建、保存、打开解决方案以及CAD 导入、导出等功能。

选项：提供创建、加载机器模型、程序设置等功能。

窗口：用来控制窗口位置和可见性。

帮助：用来显示帮助、助手、许可条款等。

（2）视图窗口。

图形窗口：用来图形化显示各种测量元素、动态显示测量过程、实现选取元素或测量点等操作。

DMIS 编辑窗口：通过Rational DMIS 内建的DMIS 编辑器编辑DMIS 程序的窗口。(www.daowen.com)

输出窗口：用于创建元素测量结果及各种属性的输出报告。

图形报告窗口：用于创建测量元素或公差的图形报告。

图形误差窗口：通过拖放元素到图形误差窗口来创建被拖放元素的图形误差报告。

（3）操作工作区。

测量：主要用于元素的测量设置、实现各种元素的测量、在DCC 机器或离线编程下创建测量点、定义新元素等功能。

构造：根据不同的构造方法和构造元素创建所有可能的构造结果。

测头：实现创建各种探头、探头角度、定义探头校验规、探头校验等功能。

公差：针对不同元素及需求创建所需的各种公差。

坐标：主要用于零件找正并创建被测零件在测量机上的坐标、创建数模对齐工件的坐标、根据测量需要创建合适的参考坐标等。

机器状态：用于设置机器速度、加速度、机器模型大小、温度补偿、机器校验规、转盘等属性。

（4）双数据区。

元素：包含当前系统中定义的、构造的和测量的所有图形元素。

坐标：主要包含当前系统中所有已建立并存储的坐标系。

探头：包含探头数据、测头校验规、转台、探头更换架等信息。

公差：包含创建元素的各种公差数据。

变量数据区：包括DMIS 变量和DMIS 宏，主要用于DMIS 高级语言操作。

DMIS 程序：用来显示零件DMIS 程序、添加Rational DMIS 内部产生的DMIS 程序。

自定义视图：显示自定义的观察视图、图形报告视图和Form 差报告视图。

测量方法：显示各种扫描路径信息。

3. 测量机的测量流程

测量机的测量流程如图15.12 所示。

图15.12　三坐标测量机测量流程
