模型操作主要是对三维模型进行缩放、平移、旋转、镜像等。这些命令将改变模型的几何位置和尺寸。点击“模型→变形”，如图14.13 所示。几何变形分别为平移、平移至、旋转、缩放、镜像五种，其界面如图14.14 所示。

图14.13　模型变形

图14.14　几何变形

平移：最常用的坐标变换命令，它将模型从一个位置移动到另一个位置。输入的X，Y，Z 坐标为模型在XYZ 三个方向上的移动距离。

平移至：是平移命令的另一种形式，不同于“平移”命令，它将模型参考点移至所输入的坐标位置。点击“应用”按钮后，程序执行平移操作。

旋转：也是一个常用的坐标变换命令，该命令以参考点为中心点对模型绕XYZ 轴进行旋转。同时按住鼠标左键和Alt 键（先按下Alt 键），可以在XYZ 轴实时旋转三维模型。

缩放：以某点为参考点对模型进行比例缩放。如果选中了“一致缩放”，则XYZ 方向以相同的比例缩放，否则要对XYZ 轴分别设定缩放比例。

镜像：是较少使用的几何变换命令。应用镜像时所选择的轴，为镜像平面的法向轴。

可以使用自动布局对模型进行快速摆放，点击“模型→自动布局”，如图14.15 所示。

图14.15　自动布局(www.daowen.com)

点击完后，模型自动进行摆放，达到最优摆放位置，如图14.16 所示。

图14.16　模型打印位置

快速成型工艺对STL 文件的正确性和合理性有较高的要求，主要是保证STL 模型无裂缝、空洞，无悬面、重叠面和交叉面，以免造成分层后出现不封闭的环和歧义现象。从CAD系统中输出的STL 模型错误几率较小，而从反求系统中获得的STL 模型错误较多。错误原因和自动修复错误的方法一直是快速成型软件领域的重要研究方向。

根据分析和实际使用经验，可以总结出STL 文件的四类基本错误：① 法向错误，这属于中小错误；② 面片边不相连，包括有多种情况，如裂缝或空洞、悬面、不相接的面片等；③ 相交或自相交的体或面；④ 文件不完全或损坏。

STL 文件出现的许多问题往往来源于CAD 模型中存在的一些问题，对于一些较大的问题（如大空洞，多面片缺失，较大的体自交），最好返回CAD 系统处理。一些较小的问题，可使用自动修复功能修复，不用回到CAD 系统重新输出，可节约时间，提高工作效率。

点击“模型→校验并修复”，如图14.17 所示。弹出对话框（见图14.18），可以在此设置法向校验点数。修复完成后，弹出修复完成信息栏，如图14.19 所示。

图14.17　校验模型并修复

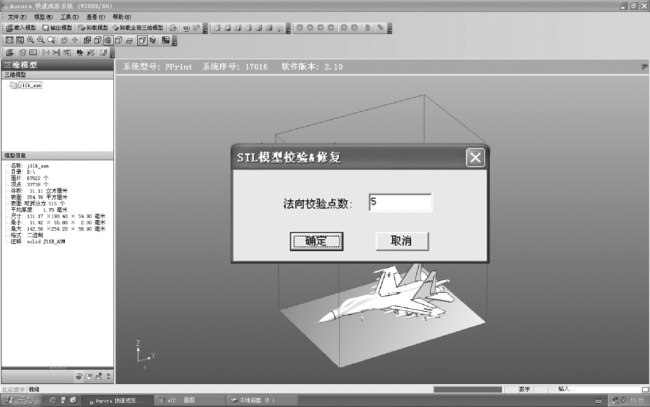

图14.18　法向校验点数设置
