① 装挂：夹具材料应选用铝材，零件与夹具应接触紧密，导电良好，防止气袋产生；夹具在使用前应在碱腐蚀液中清除阳极化膜层。

② 化学除油：化学除油的技术条件及技术参数如表13.1 所示。

表13.1　化学除油的技术条件及技术参数

注：必须用滤网经常捞去溶液表面的油膜。

③ 清洗：就是用流动的自来水进行清洗。

④ 碱腐蚀配方（见表13.2）。

表13.2　碱腐蚀配方

碱腐蚀的目的主要是清除零件表面的铝锈和油污。

⑤ 热水洗：热水洗是指在60～80 °C 的水中清洗。(www.daowen.com)

⑥ 出光：目的是除去碱腐蚀后制品表面的黑色挂灰（NaAlO2），硝酸对铝本身有钝化作用，所以采用一定浓度的硝酸，可将铝表面腐蚀产物除去而不腐蚀基体。根据铝材料中含杂质的不同，有2 种配方，如表13.3 所示。

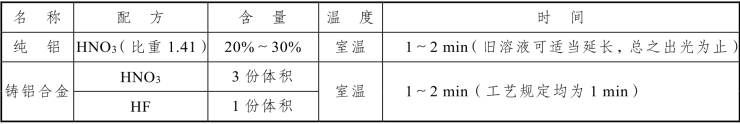

表13.3　出光溶液配方

⑦ 阳极氧化的配方及工艺条件（见表13.4）。

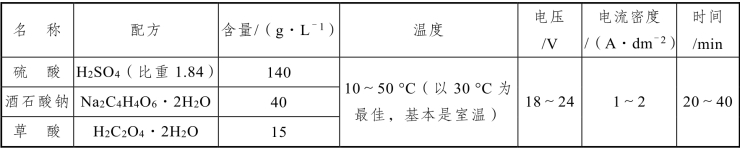

表13.4　铝阳极氧化的配方及工艺条件

⑧ 填充封闭处理。

配方：酸性黑（ATT）10 g/L，pH 值为4.5～5.5。

工艺条件：温度30～35 °C；时间2～10 min，最佳5 min。

以上是染黑色，染黑以后要再用热水进行封闭处理，热水一定要洁净，否则亮度受损。
