正火又称常化，是工件加热至Ac3 或Accm 以上，使其完全奥氏体化，保温一段时间后再从炉中取出，在空气中或喷水、喷雾或吹风冷却的热处理工艺。正火是退火的一个特例，两者只是冷却速度不同。正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。

正火的目的：

① 细化组织，消除热加工造成的过热缺陷，使组织正常化；

② 用于低碳钢（含碳量小于0.3%），提高硬度，改善切削加工性能；对于不太重要的工件，也可作为最终热处理。

加热温度：对于亚共析钢，为Ac3 以上30～50 °C；对于过共析钢，为Accm 以上30～50 °C。在生产实践中，正火加热温度往往超过上述范围，如40Cr 的Ac3＝780 °C，而它通常是在850～870 °C 的温度下正火，正火温度比Ac3 高70～90 °C，这是因为在这样的温度下并不会引起晶粒的长大，反而会加速组织转变的过程，从而缩短工作时间，有益于经济效益，因而是合理的。(www.daowen.com)

保温时间：与完全退火的保温时间相同。

适用范围：正火只适用于碳素钢及低、中合金钢，而不适用于高合金钢。

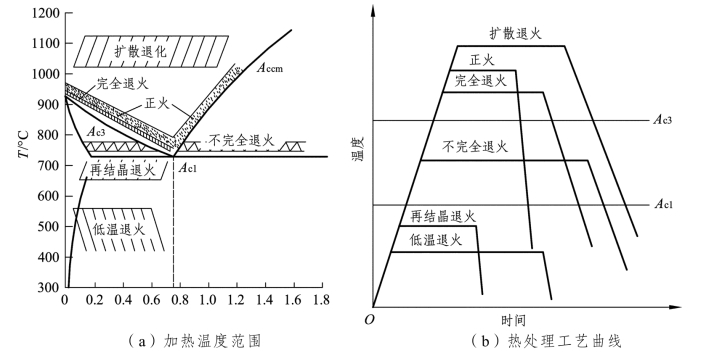

正火和各种退火的加热温度范围和热处理工艺曲线如图12.4 所示。

图12.4　正火和各种退火的加热温度范围和热处理工艺曲线
