1. 键盘说明

XKA714 型数控铣床操作系统也是用FANUC 系统，因此操作面板功能很相似，如图10.11所示，相同键的功能参照数控车的面板介绍，不同键的功能介绍如下。

图10.11　XKA714 型数控铣床操作面板

地址/数据键：输入字母、数字或其他字符，EOB（程序段结束符）。

功能键：用来选择将要显示的屏幕功能。

急停开关；

程序编辑锁；

进给倍率调节旋钮；

主轴倍率调节旋钮；

表示三个坐标轴。

2. 操作步骤

（1）分析工件，编制工艺，并选择刀具，在草稿上编辑好程序。

（2）打开FANUC 0i－M 数控铣床系统。

先把电源送上后，再按“启动”键，等系统准备好以后，再按“急停”开关上的箭头方向把急停开关旋开。

① 回零（回参考点）。在机床操作面板上选中回零方式：回零→+Z→Z 轴回零→+X→X 轴回零→+Y→Y 轴回零→回零完毕。（注意：等回零指示灯亮了以后再选择其他轴回零）。

② 程序输入。先在机床操作面板上点击编辑键，再在MDI 操作面板上点击功能键，输入程序号如O1111，即可输入程序。

③ 程序修改。程序输入完毕后，需检查程序输入的是否正确，当程序输入有误时需进行修改。用ALTER 键可以替换某个字符，用INSERT 键可以插入某个字符，用DELETE 键可以删除某个字符，用CAN 键可以删除当前输入的信息，当程序输入正确后就要开始检查程序了。通过图形模拟可以起到检查程序的作用。（注意：在进行图形模拟前先要把机床锁住，在机床操作面板上选中“机床锁”和“空运行”方式，然后再开始图形模拟。）

3. 图形模拟

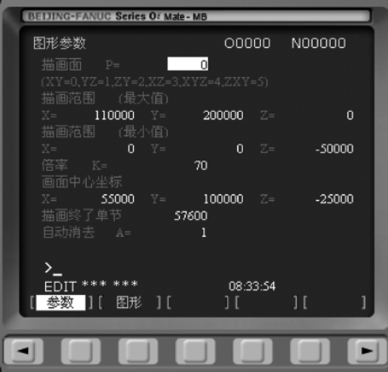

在MDI 面板上点击 “CSTM/GR”功能键进入图10.12 所示界面。(www.daowen.com)

图10.12

再在软件位上点击图形，在机床操作面板上点击“自动”方式再点击“循环启动”方式开始图形模拟。通过图形显示的检查，程序没有错误就可以加工零件了。（注意：加工零件前必须先对刀。）

4. 对 刀

① 在机床操作面板上点击 “点动”键进入手动模式→试碰工件左端面→用纸记下坐标（假设为－350）→X 轴对刀完毕，结果如图10.13 所示。

② 试碰工件后端面→用纸记下坐标（假设为－260）→Y 轴对刀完毕，结果如图10.14 所示。

③ 试碰工件上表面→用纸记下坐标（假设为－150）→Z 轴对刀完毕，结果如图10.15 所示。

图10.13

图10.14

图10.15

在操作面板上点击“自动”方式再点击“循环启动”，程序将自动运行直至完毕。（注意：光标要指向程序的句首。）

习　题

10.1 试述下列符号代表的含义：N、G、X、Z、F、S、T。

10.2 简述G00、G01、M03、M30 指令的含义。

10.3 试写出圆弧加工指令的指令格式，G02 与G03 是如何判断的？

10.4 什么叫工件坐标系？怎么建立工件坐标系？

10.5 数控程序由哪几部分组成？
