如何正确操作数控车床?

1. FANUC 系统数控车床操作面板

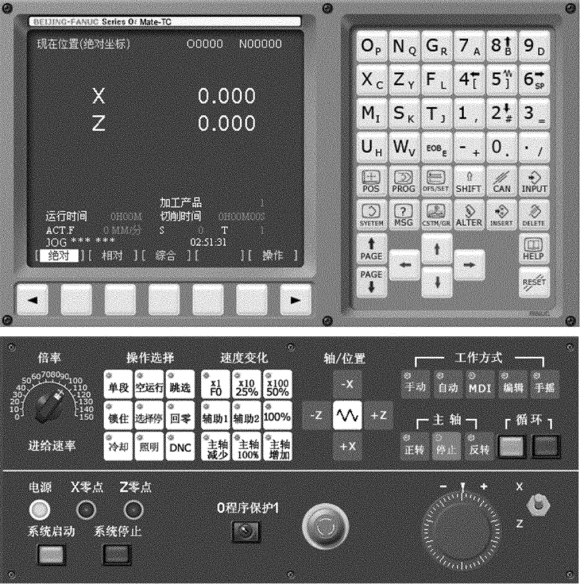

操作面板如图10.7 所示。

图10.7 FANUC 系统数控车床操作面板

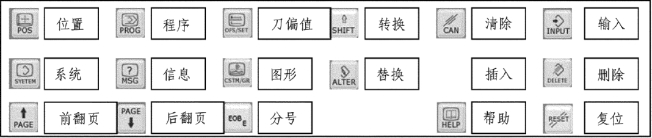

按键如图10.8 所示。

图10.8 FANUC 系统数控车床按键示意图

位置:显示刀具所在的坐标值。

光标移动键:光标上下左右移动控制。

翻页键:用于将屏幕显示的页面前后翻页控制。

转换键:有些键具有两个功能,按下此键可以在这两个功能之间进行切换。

清除键:按下此键可以删除最后一个进入缓存区的字符或符号。(www.daowen.com)

输入键:按下此键可以将数据或字母输入到缓存区。

帮助键:当对MDI 键的操作不明白时按下此键可以获得帮助。

复位键:按下此键可以使CNC 复位或者取消报警等。

编辑键:按下此键进行程序编辑,用于(ALTER)替换、(INSERT)插入、(DELETE)删除。

3. 上机操作

① 开机:合闸送电→系统启动。

② 程序的输入:打开程序保护开关→选择编辑→PROG→O5104(程序号)→ INSERT→EOB G98 M03 S600 T0101 EOB→INSERT→G00 X27 Z0 EOB INSERT→ … →M30 EOB INSERT→RESET

③ 程序的修改:在输入时可用CAN 删除数字或字符。输入后要用↑→↓← 移动至需修改的位置,输入正确的内容,用 ALTER 替换或用 INSERT 插入,如有不需要的可用DELETE 删除。

④ 装夹工件:逆时针方向旋转卡盘扳手松开卡爪,工件移出卡爪外70 mm,然后将工件夹紧。

⑤ 设刀偏值:MDI→PROG→EOB M03 S600 T0101 EOB→INSERT→↑按启动→(工件旋转)/(1 号车刀到位)→ 按手摇→摇动脉冲手轮→移动车刀接触工件端面→OFS/SET→补正→形状→Z 0→测量→摇动脉冲手轮→移动车刀车3~5 mm 长的外圆→摇动脉冲手轮→沿Z 轴移动车刀远离工件→按停止→测量已车的外径→Xφ值→测量 →摇动脉冲手轮→沿X 轴移动车刀远离工件。(重复前面的操作,对其他的车刀。)

⑥ 显示图形验证:CSTM/GR→参数→70000→INPUT→↓25000→INPUT→↓↓↓↓10000→INPUT→↓-15000→INPUT→↓200→INPUT→图形→操作→ERASE(清除前图形)→锁住(实习指导教师不在现场时,严禁取消锁住!如有意外,按红色的急停按钮!)→自动→启动(或EXEC 执行绘图)。

⑦ 加工零件:关防护罩→自动→PROG(输入要运行的程序号,按O 检索)→ 启动。
