外圆磨床分为普通外圆磨床和万能外圆磨床。普通外圆磨床可磨削工件的外圆柱面和外台阶端面，并可转动上工作台磨削外圆锥面；万能外圆磨床不仅能磨削工件外圆柱面和外圆锥面，还能磨削内圆柱面、内圆锥面及端面。

外圆磨床由床身、工作台、头架、尾架和砂轮架等组成，如图8.7 所示。

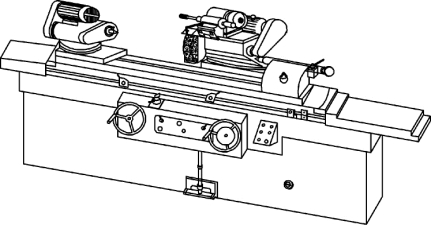

图8.7　外圆磨床的外形简图

① 床身。床身用于支承和连接磨床各个部件，以提高机床刚度。磨床床身为箱形结构，内部有液压传动装置，上部有纵向和横向两组导轨以安装工作台和砂轮架。

② 工作台。工作台由上、下两层组成，上工作台可相对于下工作台偏转一定角度，以便磨削锥面；下工作台下装有活塞杆活塞，可通过液压机构使工作台作往复运动。图8.8 为外圆磨床液压传动简图，由活塞、油缸、换向阀、节流阀、油箱、油泵、止通阀等元件所组成。当止通阀处于“通”状态时，压力油通过止通阀流向换向阀再流至油缸的左端或右端，从而推动活塞带动工作台向右或向左运动；油缸另一端的无压力油则通过换向阀、节流阀回到油箱。工作台的往复换向是通过行程挡块改变换向阀的位置实现的，而工作台运动速度的改变是通过调节节流阀改变压力油的流量大小实现的。(www.daowen.com)

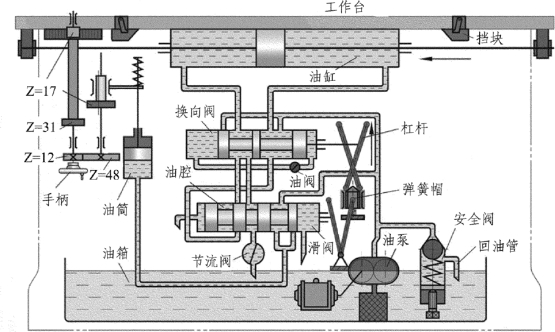

图8.8　外圆磨床的液压传动图

③ 砂轮架。砂轮架上安装砂轮，由单独电动机带动作高速旋转。砂轮架安装在床身的横向导轨上，可通过手动或液压传动实现横向运动。

④ 头架。头架用于安装工件，其主轴由电动机经变速机构带动做旋转运动，以实现周向进给；主轴前端可安装卡盘或顶尖。

⑤ 尾架。尾架安装在工作台右端，尾架套筒内装有顶尖，可与主轴顶尖一起支承工件。它在工作台上的位置可根据工件长度任意调整。
