1)平口钳

平口钳是一种通用工具,适用于装夹小型或形状较为规则的工件。

2)回转工作台

回转工作台也称为圆形工作台,主要用于铣削圆弧形表面和曲线槽

3)万能铣头

在卧式铣床上装上万能铣头,不仅能完成各种立铣的工作,还可以根据需要,将铣头扳成任意角度,从而扩大了卧式铣床的加工范围。

4)万能分度头

在铣削过程中,经常会遇到铣四方、六方、齿轮、花键和刻线等工作,这时工件在铣过一个面或槽后,需要转一定的角度再进行铣削,这种转动角度的方法就叫分度。分度头就是能对工件在水平、垂直和倾斜位置进行分度的机床附件。分度头有许多类型,其中最常见的是万能分度头,其结构图及传动系统图分别如图7.3 和图7.4 所示。(www.daowen.com)

分度头是通过涡轮蜗杆来传动的,其中涡轮是40 个齿,蜗杆是1 个头,所以得出传动比为若工件在整个圆周的等分数为Z,则得出分度头手柄所需转的圈数

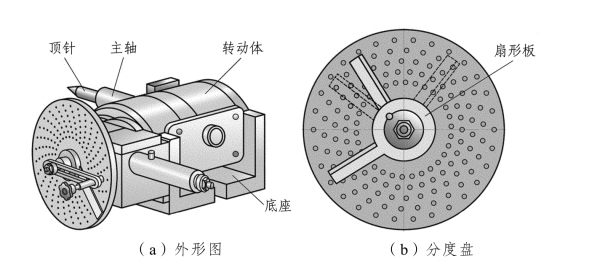

图7.3 分度头结构

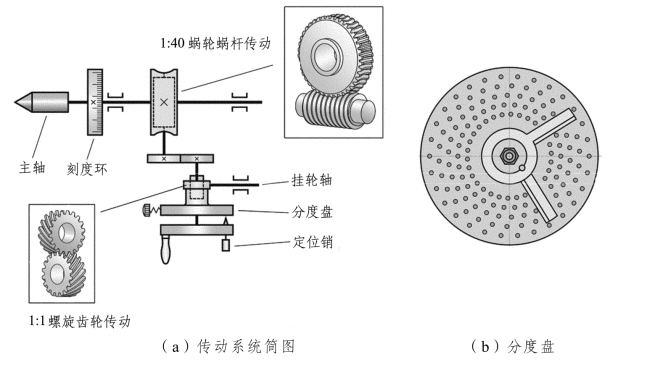

图7.4 分度头传动系统

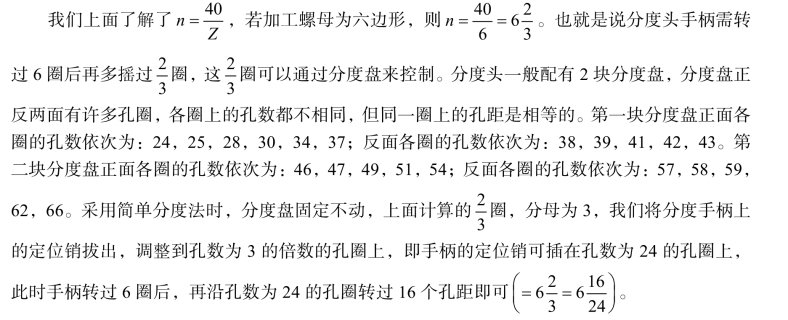

使用分度头对工件分度的方法很多,有直接分度法、简单分度法、角度分度法等,这里仅介绍最常用的简单分度法。

如果要铣的零件的等分数为质数,如铣71 个齿的齿轮,就不能应用简单分度法,而应采用别的分度法(如差动分度法)。
