卧式万能铣床是铣床中应用最广的一种，它的主轴轴线与工作台平面平行，呈水平位置。工作台可沿纵、横、垂直三个方向移动，并可在水平平面内回转一定的角度，以适应不同铣削的需要。X6132 型卧式万能升降台铣床如图7.1 所示，其型号含义如下：

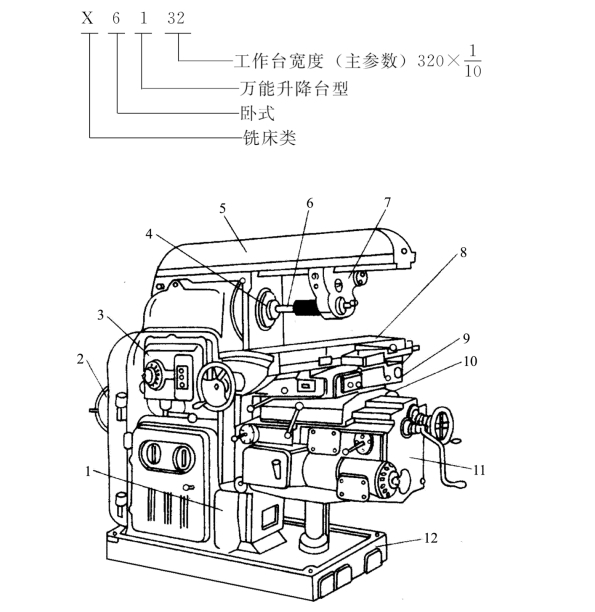

图7.1　X6132 卧式万能升降台铣床

X6132 型卧式万能铣床的主要组成部分及作用如下。

① 床身：用来支承和固定铣床各部件。

② 横梁：一端装有吊架，用以支承铣刀杆外伸，增加刀杆的刚性。横梁的伸出长度可以调整。

③ 主轴：空心轴，前端为锥孔，用来安装铣刀杆并带动铣刀做旋转运动。(www.daowen.com)

④ 纵向工作台：台面有T 形槽，用以安装工件及夹具；下面通过螺母与丝杆螺纹连接，可在转台的导轨上纵向移动；侧面有固定挡块，以实现机床的机动纵向进给。

⑤ 横向工作台：位于升降台上面的水平导轨上，可以带动纵向工作台一起做横向运动，用以调整工件与铣刀之间的横向位置或获得横向进给。

⑥ 升降工作台：支承纵向工作台和转台，可带动整个工作台沿床身的垂直导轨上下移动，以调整工作台面到铣刀的距离，可做垂直进给。

⑦ 转台：可将纵向工作台在水平面内扳转一定的角度（正反均为0°～45°），以便铣削螺旋槽工件。

⑧ 底座：用于支承床身和升降台，盛放冷却液。

万能卧式升降台铣床的主轴转动和工作台移动的传动系统是分开的，分别由单独的电动机驱动，使用单手柄操纵机构，工作台在三个方向上均可快速移动。
