1. 内孔车刀的分类

内孔车刀分为通孔车刀和盲孔车刀，其俯视加工结构图如图6.26 所示。

图6.26　内孔车刀的俯视加工结构图

2. 内孔车刀的形状及参数

通孔车刀形状与外圆车刀相似，主偏角κr＝60°～70°，副偏角κr′＝15°～30°。为防止后刀面与孔壁摩擦及保证刀具的强度，一般不使后角磨得太大，一般磨双重后角α01＝6°～12°，α02＝30°左右。如图6.27（a）所示。

盲孔车刀主要用于车盲孔或阶梯孔。切削部分几何形状基本上与偏刀相似，主偏角κr＝92°～95°，副偏角κr′＝6°～10°。后角要求与通孔车刀一样，刀尖在刀杆的最前端，刀尖到刀杆外端的距离a 应小于孔半径R。如图6.27（b）所示。(www.daowen.com)

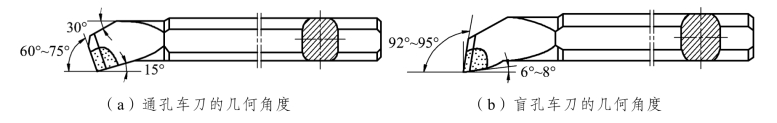

图6.27　内孔车刀的角度

3. 内孔车刀在制作使用时的注意事项

内孔车刀在加工时由于刀杆悬臂较长，受力时易产生振动而影响加工质量，且内部切削区操作者不易观察。因此，针对不同的孔径和长度，提高内孔车刀刚性的措施和保证加工质量的办法主要有：内孔车刀的刀杆尽可能粗一些；刀具切削刃锋利一些；吃刀深度适当小一些。

内孔车刀可以做成整体式的，也可以做成装夹式的，如图6.28 所示。

图6.28　内孔车刀的类型
