1. 刻度盘的作用

大滑板、中滑板及小滑板均有刻度盘，刻度盘的作用是为了在切削工件时能准确移动车刀，控制尺寸。大滑板的刻度每小格为0.5 mm；中滑板的刻度盘与横向手柄均装在横丝杠的端部；中滑板和横丝杆的螺母紧固在一起，当横向手柄带动横丝杠和刻度盘转动1 周时，螺母即带动中滑板移动1 个螺距。因此，刻度盘每转1 格，中滑板移动距离＝丝杠螺距/刻度盘格数（mm）。

例如：C6132 车床中滑板的丝杠螺距为4 mm，其刻度盘等分为80 格，故每转1 格，中滑板带动车刀在横向所进的切深量为4 mm÷80＝0.05 mm，从而使回转表面车削后直径的变动量为0.10 mm。为方便起见，车削回转表面时通常将每格的读数记为0.10 mm，10 格的读数记为1 mm。同样道理，小滑板的刻度也是每小格为0.05 mm，但须注意它所进的是长度，而不是回转表面的尺寸，故每小格实际读数还是0.05 mm。

加工外圆表面时，车刀向工件中心移动为进刀，手柄和刻度盘是顺时针旋转；车刀由中心向外移动为退刀，手柄和刻度盘是逆时针旋转；加工内圆表面时，情况则相反。

2. 刻度盘的正确使用(www.daowen.com)

由于丝杆与螺母之间有一定间隙，所以如果要求刻度盘多摇过几格时，不能直接退回几格，而必须反向摇回约半圈，待消除全部间隙后再转到所需的位置，如图6.14 所示。

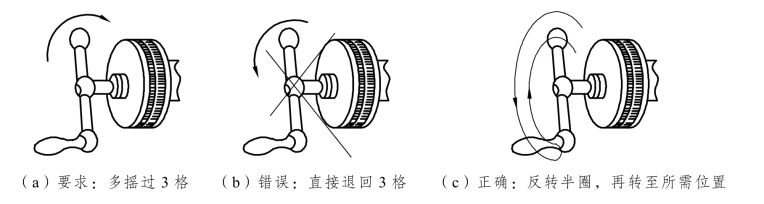

图6.14　刻度盘的正确使用

小滑板刻度盘的作用、读数原理及使用方法与中滑板刻度盘相同，所不同的是，小滑板刻度盘一般用来控制工件端面的背吃刀量，利用刻度盘移动小滑板的距离就是工件长度的变动量。
