1. 车床的型号

我国目前的机床型号，按JB1835—85《金属切削机床型号编制方法》编制，它是由汉语拼音字母和阿拉伯数字按一定的规律排列组成，以表示机床的类型和主要规格。如型号C6132的含义如下：

如果是精密车床，则在“C”后面加“M”。

2. C6136 型普通卧式车床的构造及功能

C6136 型常用卧式车床的主要结构如图6.2 所示。

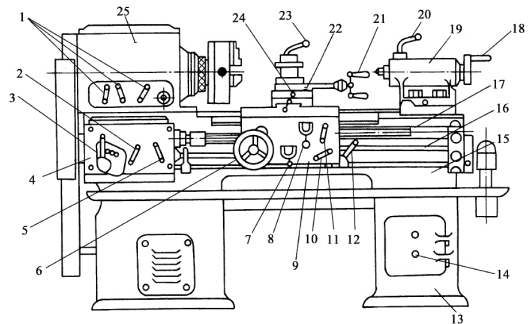

图6.2　C6136 型卧式车床的外形及构造

1—主变速手柄；2—倍增手柄；3—诺顿手柄；4—进给箱；5—离合手柄；6—纵向手动手轮；7—纵向自动手柄；8—横向自动手柄；9—溜板箱；10—自动进给换向手轮；11—对开螺母手柄；12—主轴开关和变向手柄；13—床腿；14—总电源开关；15—床身；16—光杠；17—丝杠；18—尾座手轮；19—尾座；20—尾座套筒锁紧手轮；21—小滑板手柄；22—刀架；23—方刀架锁紧手柄；24—横向手动手柄；25—主轴箱

1）床 身

用来支承和连接各主要部件之间有严格、准确相对位置的基础零件。床身上面有内、外两组平行的导轨，外侧的导轨用以大拖板的运动导向定位；内侧的导轨用以尾座的移动导向定位。床身的左右两端分别支承在左右床脚上，床脚固定在地脚螺栓地基或用可调减振垫铁上。床脚内装有变速箱和电气箱。

2）变速箱（简称床头箱）

主要用于安装主轴和主轴的变速机构。主轴前端安装卡盘以夹紧工件，并带动工件旋转实现主运动。为方便安装长棒料，主轴为空心结构。电机的运动通过变速箱内的变速齿轮，可变化成六种不同的转速从变速箱输出，并传递至主轴箱，这样的传动方式称为分离传动。目的在于减小机械传动中产生的振动及热量对主轴的不良影响，提高切削加工质量。(www.daowen.com)

3）主轴箱

主轴箱安装在床身的左上端，主轴箱内装有一根空心的主轴及部分变速机构。由变速箱传来的六种转速通过变速机构，实现主轴12 种不同转速。主轴的通孔中可以放入工件棒料。主轴右端的外锥面用来装夹卡盘等附件，内锥面用来装夹顶尖。

4）进给箱

进给箱内装有进给运动的变速齿轮，主轴的运动通过齿轮传入进给箱，经过变速机构带动光杠或丝杠以不同的转速转动。它的作用是把从主轴经挂轮机构传来的运动传给光杠或丝杠，取得不同的进给量和螺距，经溜板箱而带动刀具实现直线进给运动。

5）光杠和丝杠

光杠和丝杠将进给运动传给溜板箱。车外圆及端面等自动进给时用光杠传动，车螺纹时用丝杠传动，丝杠的传动精度比光杠高。光杠和丝杠不能同时使用。

6）溜板箱

溜板箱与大拖板连在一起，它将光杠或传来的旋转运动通过齿轮齿条机构（或丝杠、螺母机构）带动刀架上的刀具做直线进给运动，是操纵车床实现进给运动的主要部分。通过手柄接通光杠可使刀架做纵向或横向进给运动，接通丝杠可车螺纹。

7）刀 架

刀架用来装夹刀具，带动刀具做多个方向的进给运动。刀架做成多层结构，从上往下分别是大拖板、中拖板、转盘、小拖板和方刀架。

大拖板可带动车刀沿床身上的导轨做纵向移动，是纵向车削用的。中拖板可以带动车刀沿大拖板上的导轨做横向移动，是横向车削用和控制被吃刀量。转盘与中拖板用螺栓相连，松开螺母可在水平面内转动任意角度。小拖板用做纵向车削较短工件或角度工件，可沿转盘上的导轨做短距离移动，当转盘转过一个角度，其上导轨转动一个角度，此时小拖板便可以带动刀具沿相应方向做斜向进给。最上面的方刀架专门夹持车刀，它最多可装4 把车刀。逆时针松开锁紧手柄可带动方刀架旋转，选择所用刀具；顺时针旋转时方刀架不动，但可将方刀架锁紧以承受加工中各种力对刀具的作用。

8）尾 座

尾座装在床身内导轨上，可以沿导轨移动到所需位置，由底座、尾座体、套筒等部分组成。套筒在尾座体上，前端有莫氏锥孔，用于安装顶尖支承工件或用来装钻头、铰刀钻夹头；后端有螺母和一轴向固定的丝杠相连接，摇动尾座上的手轮使丝杠旋转，可以带动套筒向前伸或向后退。当套筒退到终点位置时，丝杠的头部可将装在锥孔中的刀具或顶尖顶出，移动尾座及套筒前均须松开各自锁紧手柄，一到位置后再锁紧。松开尾座体与底座的固定螺钉，用调节螺钉调整尾座体的横向位置。可以使尾座顶尖中心与主轴顶尖中心对正，也可以使它们偏离一定距离，用来车削小锥度长锥面。
