用于压力加工的金属必须具有可锻造性，即具有一定的塑性和较小的变形抗力、可用较小的功实现较大的变形。一般情况下金属加热后其塑性增强，变形抗力减小，也提高了锻造性。如碳钢的加热就是为了达到这个目的。

1. 加热设备

目前常用工业锻造炉对碳钢进行加热，常用的工业锻造炉如表4.2 所示。

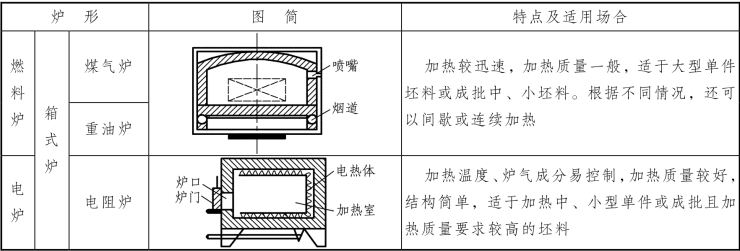

表4.2　常用工业锻造炉

2. 锻造温度范围

坯料开始锻造的温度（始锻温度）和终止锻造的温度（终锻温度）之间的范围，称为锻造温度范围。在保证不出现加热缺陷的前提下，始锻温度应取高一些，在保证坯料还有足够塑性的前提下，终锻温度应定低一些，这样既能从容锻造、减少坯料加热次数，又能提高锻件质量。常用钢材的锻造温度范围如表4.3 所示。

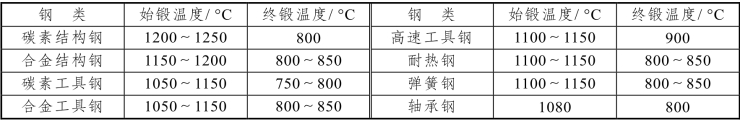

表4.3　常用钢材的锻造温度范围

3. 锻造温度的控制(www.daowen.com)

对于始锻温度，工业上采用调节出炉间隔、连续加热，或自动检测炉温等方法来控制。在实习中可根据坯料加热后的颜色和明亮度不同来判别温度，即用火色鉴别法。对于终锻温度，也可用火色鉴别法或调节工序过程的节奏来控制。

4. 碳钢常见的加热缺陷

由于加热不当，碳钢可能产生加热缺陷，常见的加热缺陷如表4.4 所示。

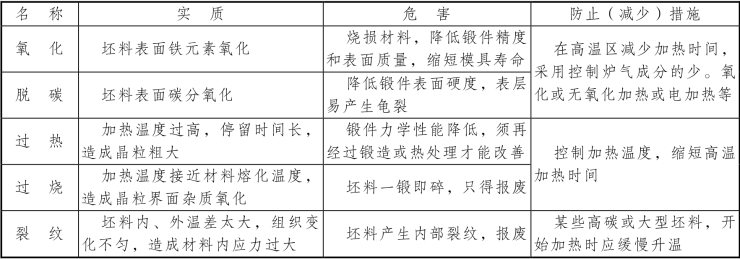

表4.4　碳钢常见的加热缺陷

5. 锻件的冷却

为了获得一定力学性能的合格锻件，应注意采取不同的冷却方式，其基本形式如表4.5 所示。

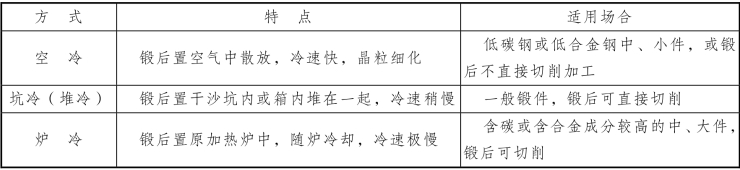

表4.5　锻件的冷却方式
