1. 工艺要求及注意事项

（1）分解发动机，是将发动机总成上的各零部件按照工艺规程的要求和顺序进行拆卸。发动机解体后的零、部件应按照要求摆放在指定的位置。

（2）装配发动机总成，是将合格的零、部件，按照工艺规程和技术条件的要求进行装配，装配后的发动机应符合技术要求。

（3）装配操作前应读懂工艺文件，即正确理解工艺文件中的要求和规范，并严格按照工艺文件的要求进行规范操作；

（4）在实训过程中应掌握通用和专用工具的选择和使用，尽量使用专用工具进行分解和装配。

（5）发动机分解过程中，要做到工件及量具不落地，放在规定容器内或工作台上，并保持工作台（架）和工、量具的整洁。

（6）装配的零、部件应保持润滑油道清洁，装配前应在零件的配合表面和摩擦表面（如凸轮轴、曲轴、齿轮、摇臂头部、螺纹等）涂上机油，做好预润滑。

（7）发动机分解和装配过程中，应严格按照工艺规程规定的顺序进行操作，各部位的配合性质均应符合技术要求的规定。

（8）装配过程中各部位紧固螺栓、螺母应按规定的紧固力矩、拧紧顺序和方法拧紧，严禁随意增大拧紧扭矩。装配过程中禁止直接用手锤击打零件。

（9）对于气门、曲轴轴承盖、连杆轴承盖等零部件，应按顺序摆放或做好装配标记，以防错装。

（10）一些零部件的装配有着严格的方向性（如发动机气缸衬垫、发动机活塞、活塞环、止推轴承、止推垫片、挡油圈、离合器摩擦片盘毂等），只有正确安装，才能保证发动机正常工作，如有疏忽极易装反装错，将导致机械故障的发生，装配时应按技术要求仔细确认。

（11）分解和装配作业中应保持环境卫生、整洁，严禁用污棉纱、污手套接触零件，避免灰尘、污物等黏附零件的装配表面，影响装配质量。

（12）严格执行安全操作规程，分组拆装时明确每个学生的操作要领，文明安全操作。

2. 紧固螺栓的拆卸和拧紧操作要领

在发动机装配工艺规程中，对各部位固定或连接螺栓螺母大多有拧紧力矩要求，如喷油器固定螺栓、缸盖螺栓、连杆螺栓、飞轮螺栓等，有些规定了拧紧力矩，有些规定了拧紧角度，同时还规定了拧紧顺序，这样做的目的是为了保证发动机的装配质量，防止零件在装配和拆卸时发生变形损坏。因此在发动机拆装过程中应严格按照工艺规程的要求正确进行操作。

一般人认为拧紧螺栓和螺母谁都会做，无关紧要，因此不按规定力矩及顺序拧紧（有的根本不了解有拧紧力矩和顺序要求），不使用扭力（公斤）扳手，或随意使用加力杆，凭感觉拧紧，结果导致拧紧力矩相差很大。

若不按规定的顺序和拧紧力矩进行操作，会直接影响发动机的装配质量，严重时甚至会损坏发动机。当拧紧力矩不足时螺栓和螺母易发生松脱，导致零部件松动、漏油、漏气等故障；力矩过大时，螺栓易拉伸变形甚至断裂，有时还会损坏机体和螺纹孔；拧紧顺序和拧紧次数不对，会引起零件平面翘曲变形，影响密封效果。

因此在拧紧气缸盖、机油盘、正时前罩、曲轴轴承盖、连杆轴承盖等连接螺栓时，应严格按照工艺规程的具体要求分2～3 次逐步拧紧到规定的力矩，并按先中间、后两边、对角交叉的原则进行。拆卸时也应按规定顺序分2～3 次逐步拧松。

注意：在装配工序中，所有螺栓的拧紧扭矩都有标定（此标定为实际生产的数值），但在实习中，为延长实习教具的使用寿命，拧紧力矩应控制在标定数值的60%以内。拧紧螺栓时请严格按此要求操作！

3. 发动机翻转支架的使用

在实习现场拆装发动机与工厂的装配流水线存在较大的不同，主要体现在装配专用的工具、专机、检测设备、装配顺序和装配流程上。

在拆装实训中，为了尽可能符合拆装工艺规程的要求，规范地进行操作并保证操作者的安全，我们自制了与之配套的发动机翻转支架作为工作支架。发动机安装在翻转支架上，利用支架上的蜗轮减速器，可以将发动机旋转到任意合适的角度进行拆装操作。由于蜗轮减速器具有自锁功能，所以只要摇动旋转手柄，就可以方便地使发动机停在所需的角度，并且不会反转回去，非常方便实用。

注意：不允许在支架上敲打零件或将支架与发动机连接的螺栓螺母随意拧松，以免发生危险！

4. 零件摆放工作台

零件摆放工作台是用来摆放拆卸下来的零部件的，实训过程中应严格按照工艺规程的要求，将拆卸下来的零部件按顺序摆放在规定的位置，以防止装配时错装或漏装，同时实训中应注意保持零件摆放工作台的清洁。

5. 工具箱（盒）

发动机拆装过程中需要使用各种类型和规格的常用工具和专用工具，为了方便选择和使用，工作现场设置有工具箱（盒）。工具箱（盒）放置在工具架上，根据拆装需要可以方便地取用。在使用过程中，应将暂时不用的工/量具随时放回工具箱，以免遗失和损坏。

6. 部分分解示意图

分解发动机时，应严格按照分解工艺卡的要求并在指导老师的示范下按先后顺序进行。同样，装配时也应按照装配工艺的要求循序装配。这里仅列举部分操作示意图供参考（见图2.11～图2.16）。

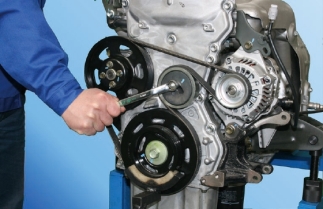

图2.11　拆卸皮带和皮带张紧轮(www.daowen.com)

图2.12　拆卸进水管组件

图2.13　拆卸水泵

图2.14　拆卸发电机和安装支架

图2.15　拆卸飞轮组件

图2.16　拆卸进排气凸轮轴

习　题

2.1 气动工具常用于哪些工作环境？

2.2 2B10D 型气扳机由哪几大部件组成？

2.3 简述气动马达的工作原理。

2.4 简述冲击锤的工作原理。

2.5 气动工具与电动工具相比具有哪些优点？

2.6 同一产品的装配与拆卸工艺有何关系？

2.7 装配与拆卸产品时应注意哪些事项？

2.8 电动自行车主要由哪几大部分组成？

2.9 电动自行车“续驶里程”的含义是什么？

2.10 电动自行车的主要技术性能指标有哪些？

2.11 目前电动自行车使用的电动机主要有哪3 类？

2.12 蓄电池的“额定容量”的含义是什么？

2.13 简述直流有刷电机的工作原理。

2.14 简述直流无刷电机的工作原理。

2.15 简述调速转把的工作原理。

2.16 简述电动自行车调速的工作原理。

2.17 简述发动机的工作原理。

2.18 发动机由哪些主要机构和系统组成？主要部件有哪些？

2.19 分解和装配发动机时应严格执行哪些要求和事项？
