1. 培养识图的基本能力
通过看2B10D 型气扳机的总装备图,培养识图的基本能力。要求了解总成图主要由6 大部件和45 个零件组成,掌握6 部件的主要功能和作用。
1)外 壳
外壳主要由手把组合和前壳体两部分组成,主要用来安装和固定实现气扳机功能的内部零件,要求在满足功能要求的前提下外形美观漂亮,便于操作。
2)换向机构
换向机构主要由换向按钮和气路组成。按下“上按钮”,按钮内端面顶开密封塑料球,压缩空气经按钮进入气动马达右进气口(见图2.1),扳轴逆时针方向旋转,可松开螺母;反之,按下“下按钮”,扳轴顺时针方向旋转,可拧紧螺母。

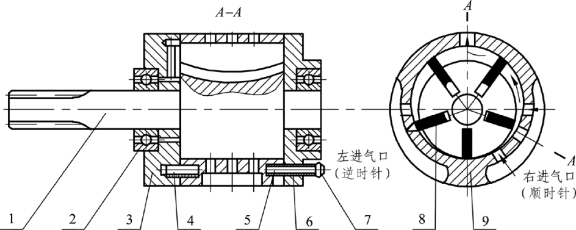

图2.1 气动马达工作原理图
1—转轴;2—前轴承;3—前盖;4—前定位销;5—后定位销;6—后盖;7—后轴承;8—叶片;9—气缸
3)气动马达
气动马达主要由气缸、转子、叶片和前后轴承组成,主要功能是将压缩空气的气动力转换为转子的机械旋转力矩。
4)冲击锤
冲击锤主要由行星齿轮架、冲击锤、2 只行星齿轮、大弹簧、小弹簧和2 只φ 6 钢球组成,如图2.2 所示。其主要作用是将气动马达和扳轴弹性连接成一体,传递和调节旋转力矩。
5)扳 轴
扳轴的主要作用是直接传递正反转扭矩,实现气扳机的功能。(www.daowen.com)

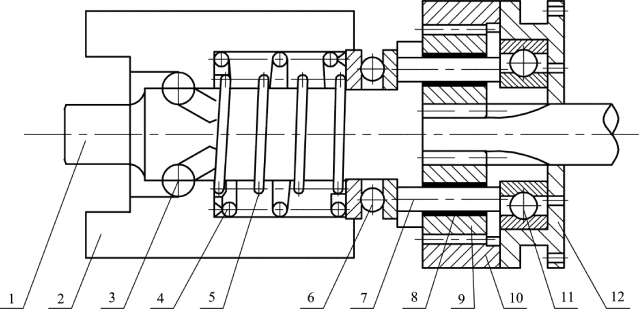

图2.2 冲击锤工作原理图
1—行星齿轮架轴;2—冲击锤;3—钢球;4—小弹簧;5—大弹簧;6—推力轴承;7—销轴;8—滚针;9—行星齿轮;10—内齿轮;11—轴承;12—轴承座
6)排气消声系统
排气消声器安装在前壳体的最下方,通过内部消声孔和吸声材料,降低排气噪声。
2. 掌握各主要部件的工作原理
1)气动马达的工作原理
由于气缸中心偏离转子中心2.5 mm,气动马达工作时,转子上安装的5 片叶片摔出与气缸壁紧密接触,将气缸分割成5 个不同大小的内腔。由于压缩空气压强一致,小容积内腔产生的压力大于大容积内腔的压力,于是推动转子从小容积内腔向大容积内腔方向旋转。如图2.1 所示,当按下“上按钮”时,压缩空气从右进气口处9 个φ3 孔分别进入右侧最小容积内腔和次小容积内腔,最小容积内腔产生的压力大于次小容积内腔,于是推动转子逆时钟方向旋转,松开螺母。反之,按下“下按钮”,压缩空气从左进气口处9 个φ 3 孔分别进入左侧最小容积腔和次小容积腔,推动转子顺时针方向旋转,拧紧螺母。
2)冲击锤的工作原理
当气动马达工作时,转子轴上的花键带动安装在行星齿轮架上与之啮合的2 只行星齿轮运转,由于行星齿轮在固定不动的内齿轮上旋转,从而迫使行星齿轮架与之同步旋转;而冲击锤通过2 只φ 6 钢球与行星齿轮架轴相连,当2 只φ 6 钢球处于最前方时,冲击锤与行星齿轮架轴结合成一体,传递气动马达的转矩。冲击锤与扳轴的连接,通过大、小弹簧的弹力作用使二者外端面紧贴,并通过齿爪传递扭矩。当扳轴的工作扭矩大于规定的压力(0.49~0.63 MPa)时,冲击锤压缩大小弹簧,沿轴向后退,2 只φ 6 钢球从齿轮架V 形槽中滑出,冲击锤外端面齿爪与扳轴齿爪脱开,此时风扳机处于过载保护状态,不工作。
3. 掌握结构装配的先后顺序、合理的装配工艺以及调试方法
1)拆卸步骤
2B10D 型气扳机的拆卸分为7 步,详见拆卸工艺流程卡。
2)装配步骤
2B10D 型气扳机的装配同样分为7 步,与拆卸步骤完全相反,亦即最后拆卸的部件最先装配。
