1. 火花的构成

钢材在砂轮上磨削时所射出的火花由根部火花、中部火花和尾部火花构成火花束，如图1.11 所示。

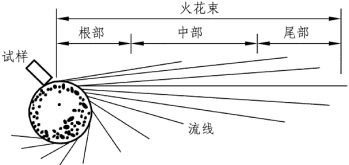

图1.11　火花束示意图

磨削时由灼热粉末形成的线条状火花称为流线。流线在飞行途中爆炸而发出稍粗而明亮的点称为节点。火花在爆裂时所射出的线条称为芒线。芒线所组成的火花称为节花。节花分一次花、二次花、三次花等。芒线附近呈现明亮的小点称为花粉。火花束的构成如图1.12 所示。

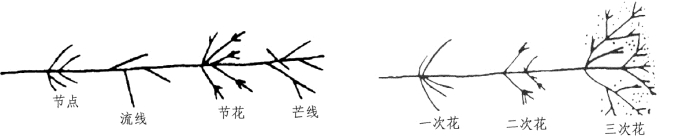

图1.12　火花束的组成

由于钢材的化学成分不同，流线尾部会出现不同的尾部火花，称为尾花。尾花有苞状尾花、菊状尾花、狐尾花、羽状尾花等，如图1.13 所示。

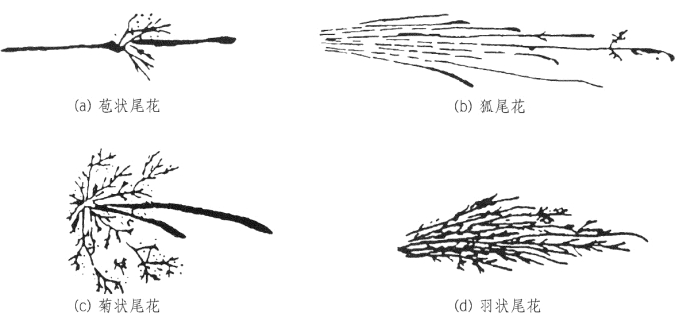

图1.13　各种尾花形状

2. 常用钢的火花特征

碳素钢随着含碳量的增加，流线形式由挺直转向抛物线，流线逐渐增多，火花束长度逐渐缩短，粗流线变细，芒线逐渐细而短，由一次爆花转向多次爆花，花的数量和花粉也逐渐增多，光辉度随着含碳量的升高而增加，砂轮附近的晦暗面积增大。在砂轮磨削时，手感也由软而渐渐变硬。(www.daowen.com)

20 钢的火花特征：火花流线多，略呈弧形；火束长，呈草黄色，带红；芒线稍粗；爆花呈多分叉，一次爆花。20 钢的火花如图1.14 所示。

图1.14　20 钢的火花特征

40 钢的火花特征：整个火花束呈黄色而略明亮；流线较细，多分叉而长；爆花接近流线尾端，呈多叉二次爆裂；磨削时手感反抗力较弱。40 钢的火花如图1.15 所示。

T13 钢的火花特征：火束短粗，中暗红色；流线多，细而密；爆花为多次爆裂，花量多并重叠，碎花、花粉量多；磨削时手感较硬。T13 钢的火花如图1.16 所示。

合金钢火花的特征与加入的合金元素有关。例如Ni、Si、Mo、W 等有抑制爆裂的作用，而Mn、V、Cr 却可以助长爆裂，所以对合金钢火花的鉴别较难掌握。图1.17 是高速钢W18Cr4V的火花特征。W18Cr4V 的火花束细长，流线数量少，无火花爆裂，色泽是暗红色，根部和中部为断续流线，尾花呈狐尾状。

图1.15　40 钢的火花特征

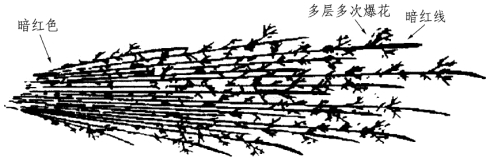

图1.16　T13 钢的火花特征

图1.17　W18Cr4V 火花特征
