Revit Architecture与模块化部品信息构建优化方法

时间:2023-06-13 理论教育 版权反馈
【摘要】:前期阶段的建筑信息模型是基于工业化住宅模块化层级体系,以最终总装为目的而建立的。Revit Architecture的族参数可以帮我们实现这一关联。以工作室第三代住宅产品BIM为例,在Revit Architecture软件中,采用的是族嵌族的建模模式,一级工厂化是最小不可再分部件。三级族模型都是一系列产品数据信息以装配顺序整合而成的,完全以最终现场装配为目标建立工业化住宅产品BIM,条理清晰且直观。Revit Architecture当中的模型图元与明细表是实时相互关联的。

Revit Architecture与模块化部品信息构建优化方法

信息化系统控制轻型结构住宅工业化全过程,包含的主要内容如下:

研发阶段是信息产生的最初阶段也是最重要的阶段,直接决定了后期建造环节的顺利实施。信息内容包含:设定研发目标、产品功能要求,建立建筑信息模型,进行结构实验、性能测试,生成图纸和工法,确定工程设计(装配流程设计)及完善部品信息并导入工业化住宅信息化数据库。生产、运输、吊装、组装各阶段参与人员在各自权限范围内对相应数据进行访问。

工厂阶段根据研发阶段产品数据信息进行装配工艺设计,依照组装示例文件组装部件。信息系统包含进度计划、采购计划、生产计划、部件存储运输计划,信息实时录入数据库。

在部件运往现场装配阶段,有些大的部品在工地车间组装成成品。根据信息化系统中的设定,该过程由安装技术人员通过扫取部品编号后连接数据库来确定大件的安装步骤和注意要点,并根据系统的要求来复核组装结果达标与否。

总装阶段通过信息化的应用达到工序的合理搭接,减少闲置时间,制订装配计划,控制相关物料精确定量及进场时间。工程进度与数据库相连,实时更新,以便相关组织管理人员根据最新情况调整和规划后续进度。

轻型结构工业化住宅的前期阶段是全过程信息管理的基础。数据库是所有信息整合和信息实时反馈的技术支撑。辅助手段如无线射频识别、GIS定位系统等。

前期阶段的建筑信息模型是基于工业化住宅模块化层级体系,以最终总装为目的而建立的。通过不同品类信息属性与部品参数化信息关联,以此内在逻辑串联各个部位的部品,形成住宅产品。Revit Architecture的族参数可以帮我们实现这一关联。同时,可以根据管理者需要及时生成采购清单列表。

依照三级工厂化装配,Revit族依次设置为一级工厂化、二级工厂化和三级工厂化。以工作室第三代住宅产品BIM为例,在Revit Architecture软件中,采用的是族嵌族的建模模式,一级工厂化是最小不可再分部件。三级族模型都是一系列产品数据信息以装配顺序整合而成的,完全以最终现场装配为目标建立工业化住宅产品BIM,条理清晰且直观。

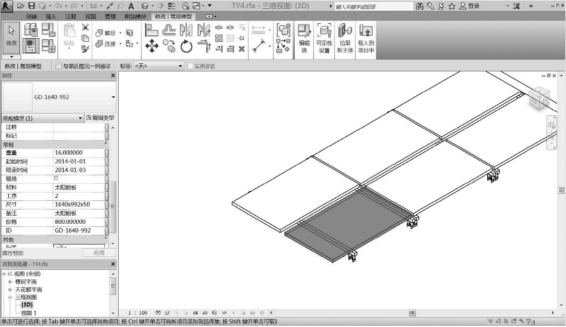

在实例参数中对当前构件参数属性进行设定,参数属性可以根据自己的需要自行添加。在该项目中,除了定义部品对象的产品信息属性外,如重量、尺寸参数外,对其进度参数、场地参数、资源参数等也进行了定义。当然,组织人员、产业工人、技术人员、工装机具等参数也可以添加。以太阳能板为例,太阳能板属于一级工厂化阶段。设定参数类型具体有:重量、起始时间、结束时间、现场、材料、工序、尺寸、名称、价格、ID(编码)(图6-39)。其中工序指的是该阶段的装配工序,该阶段组件整合对应的装配对象为太阳能模块,是对太阳能模块装配过程的拆解,太阳能板安装是组装成太阳能模块中的第二个工序,该实例属性是对太阳能模块最小构件(不可拆分对象)的参数说明。基于实例参数将产品数据信息与过程管理信息相关联,实现了项目实施阶段的信息集成。

图6-39 太阳能板实例参数设定1

图片来源:张宏教授工作室

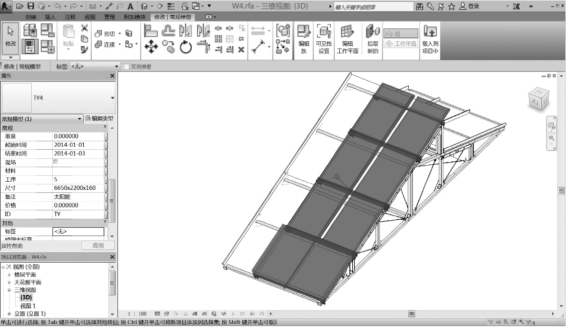

太阳能模块所属二级工厂化阶段,该阶段还包含屋顶面板模块、屋顶结构模块。该阶段组件整合对应的装配对象为第四个屋面模块,是对第四个屋面模块装配过程的拆解,太阳能模块是屋面模块拼装的第五个工序,该实例属性是对太阳能模块的参数说明。包含的参数数据类型有重量、起始时间、结束时间、场地、材料、工序、尺寸、价格、ID(编码)。编码是由拼音的大写字母组成,易于识别,方便管理(图6-40)。

图6-40 太阳能模块实例参数设定2(www.daowen.com)

图片来源:张宏教授工作室

通过对一级工厂化和二级工厂化数据信息的集成,形成三级工厂化数据信息,也为最后的现场总装过程的创建集成了基础数据。屋面四模块实例参数类型与前面两个阶段的设置一样,工序为屋面模块装配的第四个工序,与其余三块屋面模块构成屋面模块整体。

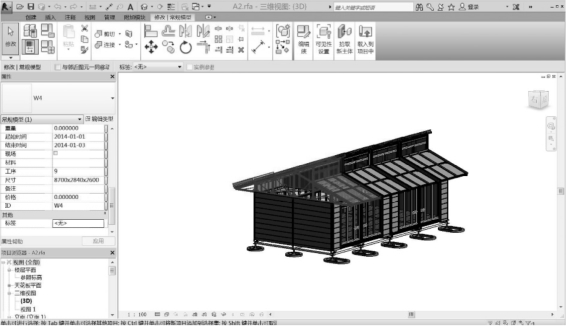

屋面模块与主体单元的四个单元体及基础模块现场总装成工业化住宅成品,集成了所有阶段我们设定的产品数据信息和项目管理信息。这只是初步建立的建筑信息模型(图6-41),这些数据集成目的是为了更好地实现投资控制、进度控制、质量控制。如何运用专业软件在数据集成的基础上更好实现项目管理、运营管理还有待深入研究。

Revit Architecture当中的模型图元与明细表是实时相互关联的。运用强大的族功能构建基本构件,再将构件族导入后组装建立项目模型。在该模型中,族参数与明细表定义是相互影响的,族参数的变化直接导致明细表参数的变化,反之亦然。并且明细表自身关联不同类型族参数,可以根据不同专业对不同类型数据的需要自动生成表格,并对数据使用计算公式让它自动计算,不需要我们手动对每一个数据进行校对和修改,减少了大量的无价值人工劳作。同时基于参数模型的明细表的生成可以帮助我们进行材料等资源的统计、投资成本的控制等管理工作。

图6-41 建筑信息模型

图片来源:张宏教授工作室

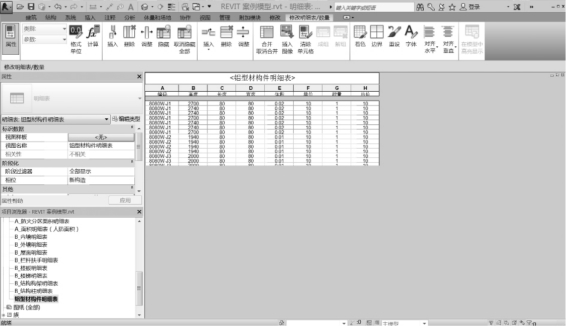

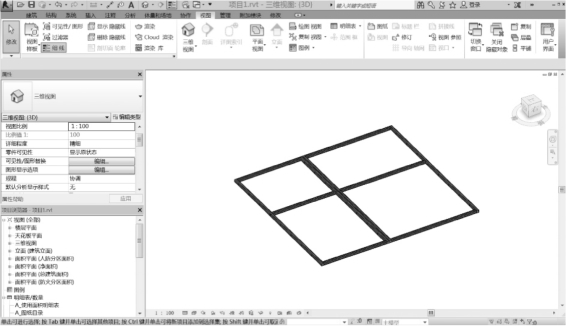

如图6-42所示,以铝型材构件明细表为例,导入不同参数的族构件构建结构框架,运用明细表功能,自动生成铝型材构件明细表,分别定义了基础数据信息,对长度、宽度、高度,以及构件单价和数量进行了统计,通过计算公式让表系统自动对已有数据进行计算,最后得出构件总价数据(图6-43)。

图6-42 铝型材构件族模型

图片来源:张宏教授工作室

图6-43 铝型材构件明细表

图片来源:张宏教授工作室
