1.固定式汽车外部清洗设备

常见的固定式汽车外部清洗设备有喷头式、滚刷式和多功能清洗设备三种。

（1）喷头式低压清洗设备

喷头式低压清洗设备如图8-1所示，喷头式清洗设备由电动机、离心水泵、直头喷管、旋转喷头及清洗台组成。在专用的汽车外部清洗台上，底部设有旋转式的喷水头，用以清洗汽车底盘。在清洗台的两侧有直喷嘴，用以清洗汽车两侧。在清洗台的一侧设有离心水泵，将水增压至0.2～0.4MPa，送至各喷水口。

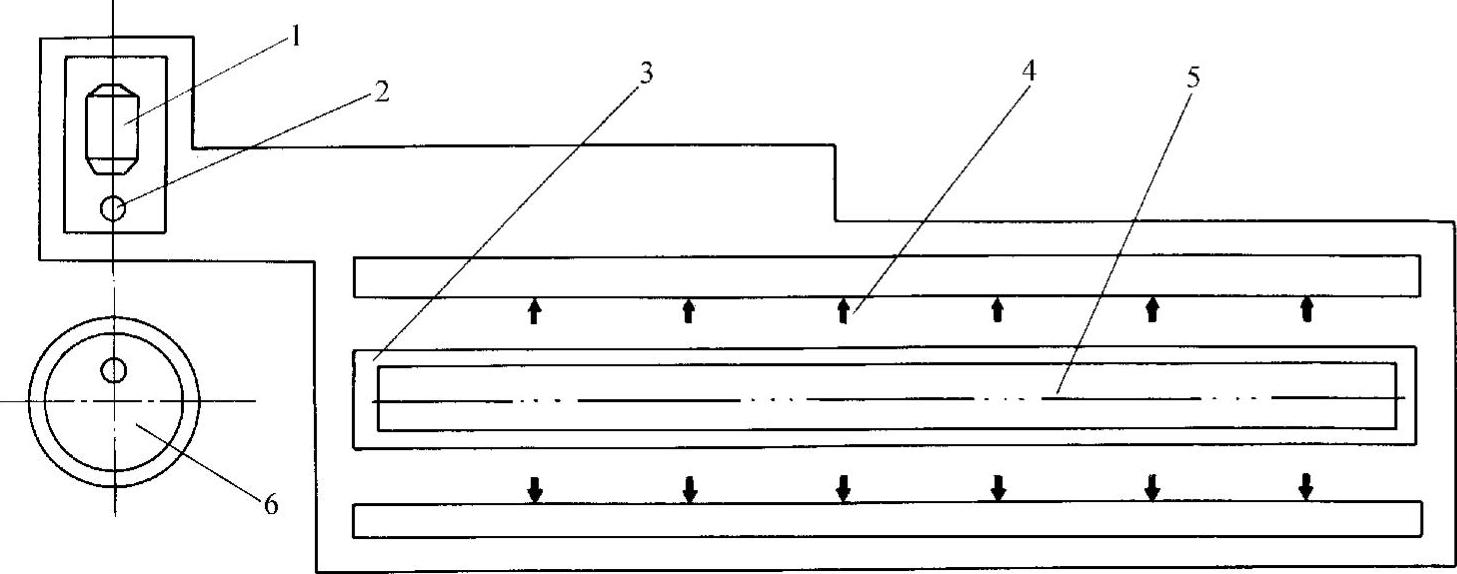

图8-1 喷头式低压清洗设备示意图

1—电动机 2—离心水泵 3—清洗台 4—直头喷管 5—旋转喷头 6—水井

喷头式清洗设备的喷水管布置有固定式门形管架、移动式门形管架，其管架通过滚轮在地面的导轨上移动。为了清洗汽车底盘部分的油污，通常在清洗设备上装有能冲洗底盘的喷水管，喷水头有固定式和摇摆式，摇摆可由减速机带动，也可由水流射出的反作用力带动。

喷头式清洗设备的清洗过程是：先将汽车低速驶入清洗台，对准台面上的限位导向装置，以保证车身与两边的喷嘴距离相等。汽车进入清洗位置后，接通电动机电源，在水泵的作用下形成高压水流，对汽车进行清洗。

（2）滚刷式低压清洗设备

滚刷式低压清洗汽车是目前比较实用和先进的方法。其设备由电动机、低压水泵、管路、喷嘴、滚刷及清洗台组成，图8-2是四刷式清洗机的工作原理示意图。

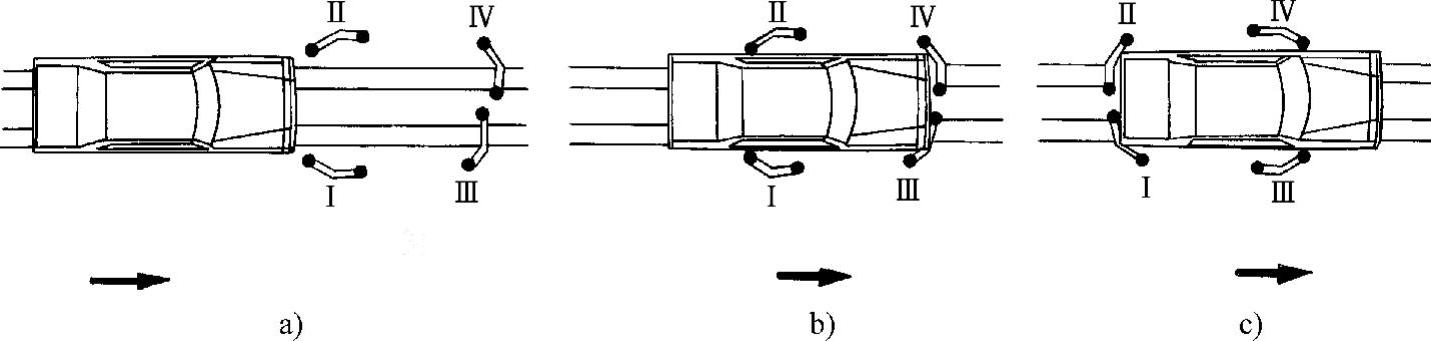

图8-2四刷式清洗机的工作原理

a）原始位置 b）Ⅰ、Ⅱ滚刷洗刷车侧，Ⅲ、Ⅳ滚刷洗刷车头 c）Ⅰ、Ⅱ滚刷洗刷车尾，Ⅲ、Ⅳ滚刷洗刷车侧

汽车驶入清洗站前，即原始位置，见图8-2a。当汽车驶入清洗站时，打开门形架上的喷嘴，开始喷水淋湿车身。汽车车头驶近Ⅰ、Ⅱ滚刷时，Ⅰ、Ⅱ滚刷转动出水，车头通过Ⅰ、Ⅱ滚刷后，滚刷在气动机构的推动下，向车身靠拢，洗刷车身两侧，见图8-2b。当汽车驶过Ⅰ、Ⅱ滚刷，则Ⅰ、Ⅱ滚刷自动合拢，清洗车尾，见图8-2c。汽车离开Ⅰ、Ⅱ滚刷后，滚刷自动复位。Ⅰ、Ⅱ滚刷的作用是清洗车身两侧和车尾。当车头接近Ⅲ、Ⅳ滚刷时，Ⅲ、Ⅳ滚刷已出水并刷洗车头，接着车头慢慢顶开滚刷清洗车侧，见图8-2b、c。直到车辆通过，Ⅲ、Ⅳ滚刷复位到关闭位置。Ⅲ、Ⅳ滚刷的作用是从车头清洗到车身两侧。

整车洗刷完毕后，汽车向前移动，在专门设置的清水门型淋架处淋洗，使车身表面干燥后不产生水迹斑点，淋洗后可自然干燥。

（3）多功能汽车清洗设备

多功能汽车清洗设备采用自动控制，对汽车整车外表面进行清洗。可清洗货车、挂车、油罐车、公共汽车、小客车和轿车等各类车辆。

这种设备由汽车自动输送线、滚刷及辅助刷、滚子百叶窗板、喷水清洗系统、排水系统以及控制装置组成。平均清洗宽度（工作幅宽）为1.2～1.8m，清洗长度可按车身长度无限延长，清洗高度为3.5m、4m、和4.5m三种。这种清洗自动线具有快速、安全、清洗质量好和节水、节电、节省人力等优点。清洗时，汽车开上自动输送线，输送线将汽车送入清洗通道。操作人员根据车型、污垢分布及客户对清洗的要求，通过控制高速清洗系统的清洗方式、水流速度、压力、方向、水流形状等对汽车进行清洗。清洗后还可根据需要对汽车进行局部重点清洗、车身清洁处理、上柔软剂、打蜡上光等作业。图8-3为隧道式多功能汽车清洗机的内部结构。

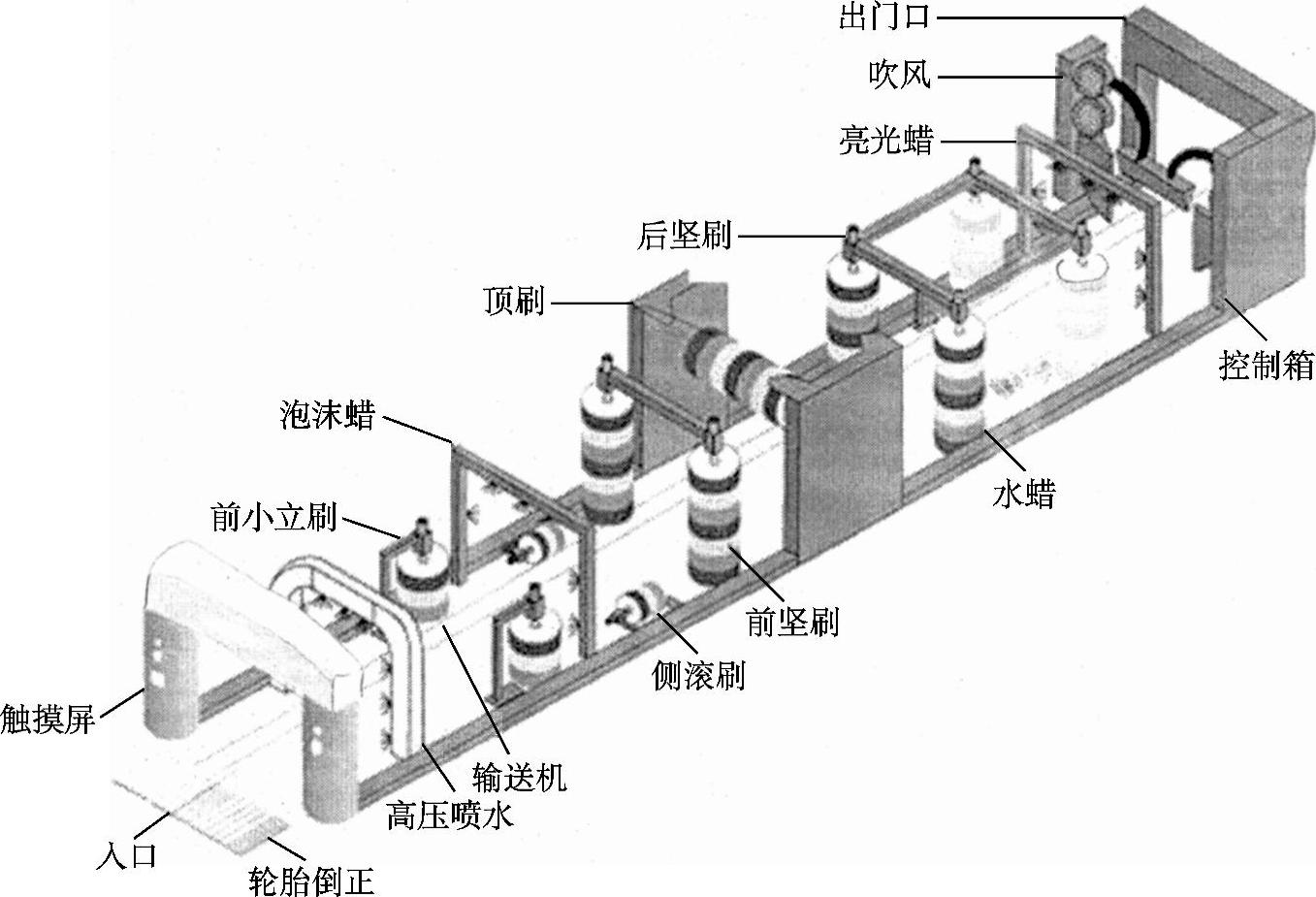

图8-3 隧道式多功能汽车清洗机的内部结构

2.移动式汽车外部清洗机

移动式外部清洗机，设备投资少，清洗质量也较好，但清洗时间长，耗水量大，属半机械化清洗。其基本结构如图8-4所示，主要由电动机、水泵、管路、喷枪等组成。电动机通过弹性联轴器直接驱动离心水泵，水泵由壳体、叶轮及进、出水口组成。水泵出水口经胶管与喷枪相连，喷枪由枪体、手柄、扳机及喷嘴组成。喷嘴有一般喷水嘴和喷水枪两种，喷枪的尾部可以调节出水流的形状，常用的为柱状和雾状两种，如图8-5所示。柱状水流冲击力强，可以除去汽车车身上的干涸泥土，雾状水流覆盖面积大，除污效率高，适于除去一般污垢。

清洗过程是：先将水泵进水口与水源接通，再接通电动机电源，电动机带动水泵中的叶轮旋转，经水泵增压的水可达1MPa的压力，如若用80℃左右的清洗液，出水压力则可达1.7～2.0MPa。水被泵出出水口，经胶管、喷枪、喷头，射向汽车的表面，以达到去污的效果。(www.daowen.com)

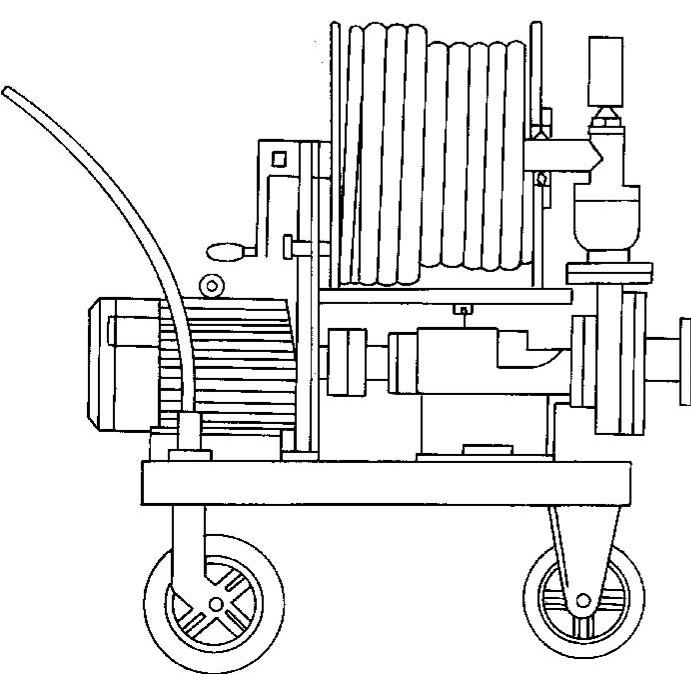

图8-4 移动式汽车外部清洗机

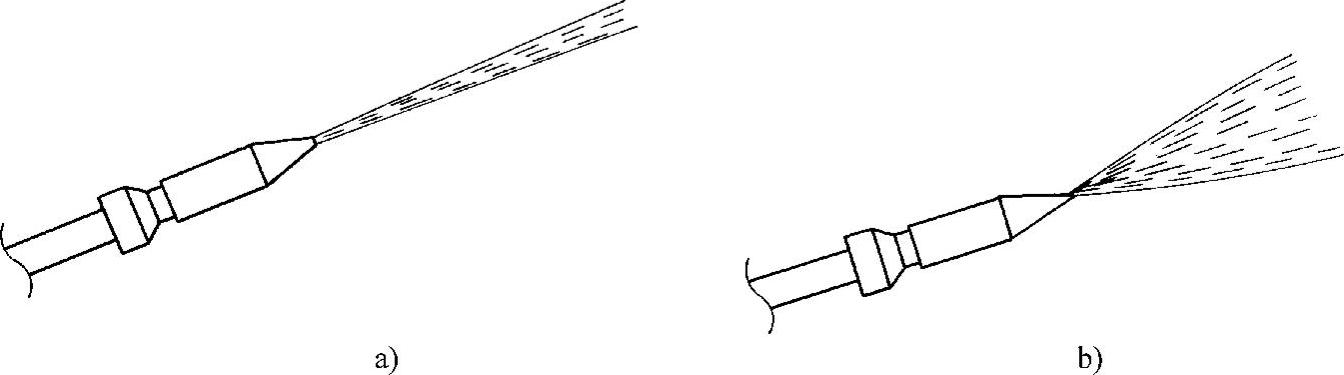

图8-5 水流形状

a）柱状 b）雾状

3.内室蒸气清洗机

内室蒸气清洗机用于清除汽车驾驶室及车厢内的各种污渍，可对丝绒、化纤、塑料、皮革等不同材料进行清洗，还可以去除车身外部塑料件表面的蜡迹。它不仅具有较强的去污功能，而且还具有杀菌消毒的作用，特别是对带有异味的污垢有很强的清洗作用，能使皮革恢复弹性，丝绒化纤还原至原有光泽，是汽车内室美容的首选设备。蒸气清洗机的操作方法是：清洗前，首先将续水口打开，注满清水，开机预热10min，使用指示灯显示后即可操作。操作时应根据不同材料的部件选择不同的温度，一般情况下，80℃即可够用，有些制品，如塑料、皮革耐热性差，温度还应适当调低。

4.吸尘器

吸尘器是进行汽车内室清洁的主要设备。汽车内室空间小、结构复杂，不便于清洁，使用吸尘器可以方便地将内壁、地毯、座椅中的浮尘和污物吸除干净，且不会使尘土飞扬。常见的吸尘器主要有专业型、家用型和便携型三种。汽车美容场使用的是专业型吸尘器，它配有适于汽车内室结构的专用吸嘴，操作简单，吸力大，同时集吸尘、吸水、风干于一体，吸尘效果好，而且具有较好的防水性。吸尘器如图8-6所示。

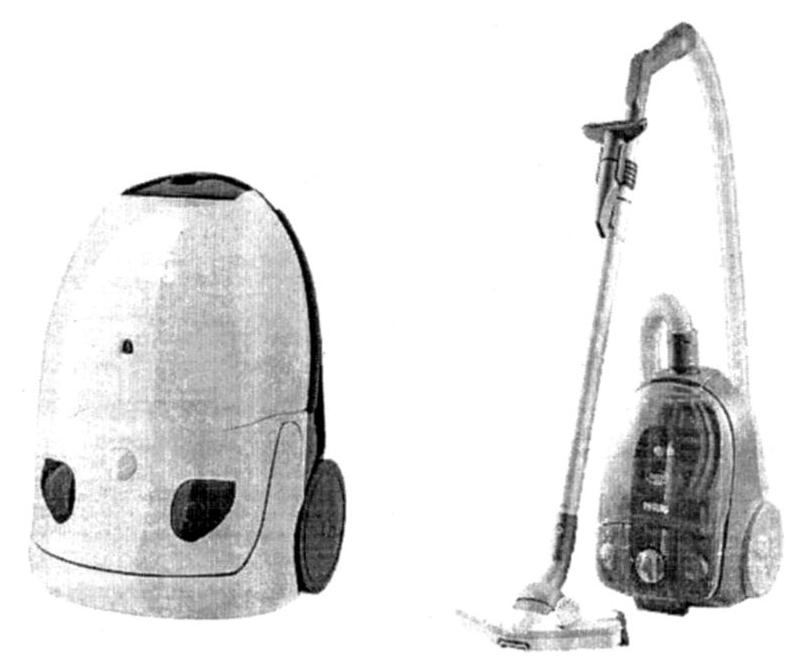

图8-6 吸尘器

吸尘器的工作原理是利用电动机的高速转动，带动风叶旋转，使吸尘器内部产生局部真空，形成空气吸力，将灰尘、脏物吸入，并经吸尘器内部的过滤装置，将过滤后的空气排出去，以达到吸尘目的。吸尘器的工作原理如图8-7所示。

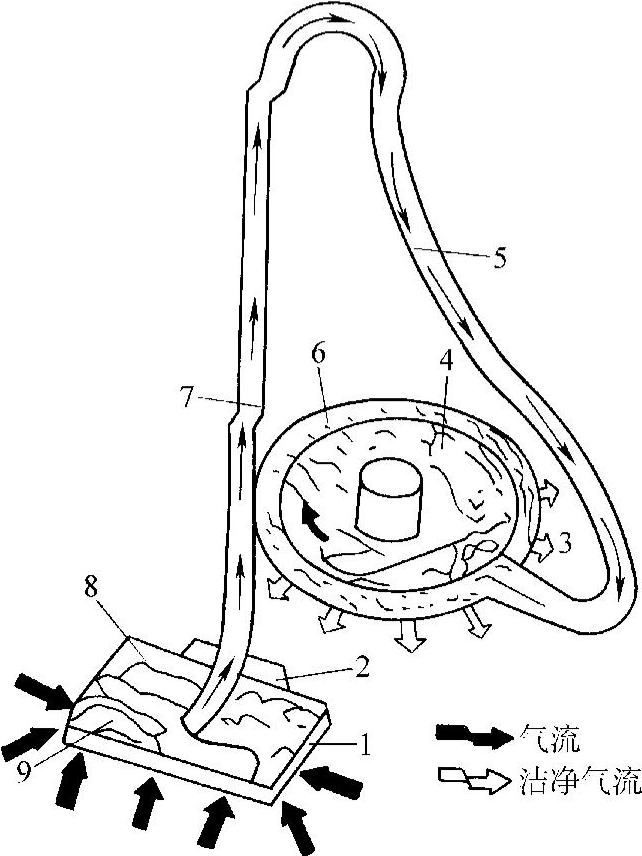

图8-7 吸尘器工作原理

1—传动带 2—电动机 3—吸尘桶 4—风扇 5—软导管 6—滤尘器 7—硬导管 8—刷座 9—转刷

吸尘器的刷座里有一个电动机，它通过传动带带动转刷旋转，把尘埃及脏物搅打起来，称为起尘。吸尘桶里的高速风扇进行强力抽吸，通过软导管和硬导管使刷座对外界形成高负压，于是，起尘的尘埃和脏物便被吸进刷座，并经导管吸到滤尘器中，由滤尘器里的集尘袋收集，而空气被风扇叶片从集尘袋抽出，经过电动机重新进入内室空间。在经过电动机时，还吹散部分电动机产生的热量。

吸尘器的使用：使用前，先按说明书所述的步骤和方法将吸尘器各部分安装好，起动前核对一下电源的电压和频率，确认相符后即可接通电源试机，试机中不应有异常噪声，10min左右没有电动机过热现象，才可正式投入使用。每次使用完毕，应先断开电源，然后将集尘袋中的灰尘清除干净，最后将各部分拆开并清理干净收好。吸尘器在使用中应注意以下事项：

1）每次使用前，应先将集尘袋清理干净。

2）有灰尘指示器的吸尘器，不能在满刻度工作，若发现指示器接近满刻度，要停机清尘。

3）不要用吸尘器吸集金属碎屑，以防电动机损坏。

4）吸尘器在清理尘埃时，不要将手放在吸入口附近，以免发生危险。

5）吸尘器电线的绝缘层要保护好，以免发生触电事故。

6）使用后，应将吸尘器及其附件擦拭干净，妥善保管；平时要注意维护，电动机和电刷出现故障，要及时维修。
