内业阶段主要有三方面的工作:一是整理外业调查原始图件、《农村土地调查记录手簿》等调查资料;二是依据外业调查原始图件和资料,建设农村土地调查数据库,制作土地利用现状图件和汇总输出土地统计表;三是编写调查报告,总结经验,提出土地资源合理利用的建议等。
为了得到以上成果,有两个非常关键的步骤,一是进行航片转绘;二是面积量算。
1.航片转绘
由于航片倾斜和地形起伏的影响,中心投影的航片存在着倾斜误差和投影误差,一张航片内各部分和不同航片之间比例尺差异很大。航片转绘的任务就是采用一定方法消除倾斜误差和投影误差,并统一比例尺,将航片上清绘的地物转到地图上,以得到准确的矢量数据。航片转绘的方法通常是有网格法、光学仪器法和目测法,具体采用什么方法应根据制图精度要求及现有设备来选择,也可将多种方法混合使用。转绘对点误差一般不大于0.5mm,最大不超过0.8mm。
2.面积量算
土地面积的量算是土地管理工作中的一项技术性较强的工作。通过土地面积量算可为各级行政单位、各土地权属单位量算出土地总面积和分类土地面积。
在土地面积的量算中,湖泊、水库、池塘、渠道纵横断面等,均为不规则图形。在土地面积量算中都是近似计算。
(1)土地面积量算的方法
①解析法。解析法是利用平面几何求积公式计算土地面积的方法。它根据实地对几何图形所做的长度与角度的测量结果,或依据几何图形各点的坐标值通过公式或计算机求得几何图形内的面积。解析法主要用于实地精确测定面积。
②图解法。一般将图上被测算图形分割成一系列简单的几何图形(三角形、正方形、长方形、梯形等),运用标准的量度工具,在图上量出分割后的各几何图形的边长、高等几何要素,利用几何图形面积公式进行计算,并汇总出整个图形的面积,再按图上比例尺经过单位换算,计算出实地面积之数值。
③求积仪法。使用求积仪进行土地面积量算,主要用手扶跟踪图形轮廓,可以自动读数量出面积。求积仪主要用于量算图上面积>100mm2的图斑,对过小图斑用此方法量算则误差较大。
④方格法。又称透明方格网法,利用绘有边长为1mm正方形网格的透明模片或者透明纸,覆盖于需量算的图形上,数出图形范围内的方格数,然后乘以每个方格代表的实地面积,便可测出该图形的面积。具体步骤为:确定方格代表的实地面积(即计算单格值)→蒙图:将透明方格纸蒙在待量测面积的底图上,使被测图形完全置于不完整的厘米和毫米格数为最少,这时固定透明计算纸→查算方格数→计算面积。这是一种简单易行、量算小图斑精度较高的方法之一,应用范围较广,但是计算纸上方格的准确程度、纸张的伸缩以及边缘破格的判读等,都会量算精度产生影响,该方法适用于大图形,易出差错,一般多用于图上面积<100mm2或图形比较狭长的图斑面积计算。
不论用以上那种方法进行面积量算,一般都会量算两次,并且看量算结果是否在误差范围内,以上几种方法的量算允许误差可查阅相关的规范。
(2)土地面积量算的基本程序
土地利用现状调查中面积量算的程序大体可分为三步:控制面积量算—碎部面积量算—面积统计汇总与校核,见图3-23。

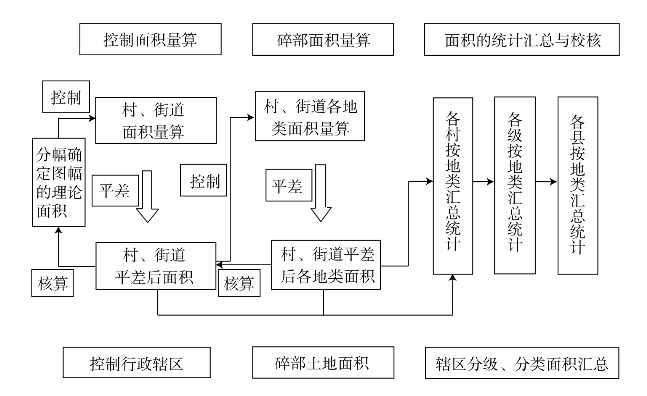

图3-23 土地面积量算的基本程序
①控制面积量算
控制面积是指在整个面积量算系统中的一级土地面积,它在系统中对其以下的土地面积量算工作起到总量控制的作用,具体是指图幅理论面积和各行政单位的总面积。控制面积量算是整个量算工作的首要环节,也是确保量算工作科学、可靠的基础环节。土地利用现状调查中为土地面积量算建立起的控制体系是以图幅的理论面积作为总的控制,由图幅理论面积来控制县的面积、乡的面积直至村的面积。
在土地资源调查中,一般需要设立2~3级控制。对于那些分布有县界的图幅来讲,需要设置三级控制,即按图幅理论面积—县土地面积—乡(或村)土地总面积的顺序设置控制。
A.查取图幅的理论面积
图幅的理论面积是根据地形图投影原理解析来的,不受图件制作精度的影像,是最精确的面积数据。全国统一分幅的地形图,可以从《高斯投影图廓坐标》中用图幅的南北图廓的纬度进行查算。
B.确定量算工具单位面积值
之前已介绍过面积量算的方法,不同的量算方法量算工具的单位面积值会有所不同,这里的单位面积值指各种测量具最小量算制度所代表的实地面积数。
C.确定控制区界线
一般来讲,控制区界线为相应的县界、乡界和村界,但有时按县和乡界划分会形成一个很大的控制区,使得量算工作很难进行,此时可以把这种过大的控制区划小为两个或多个控制区进行,使控制区规模合适,形状也较规则(长、宽比接近,避免狭长的条形)。
D.量算控制面积
无论用何种方式量算控制面积,都必须量算两次,两次量算的较差不超过限差时,取两次量算的平均值。
E.计算步骤
a.计算闭合差:△P=∑P′-P0(∑P′为控制面积量测值之和;P0为图幅理论面积)
b.精度检查:当△P小于±0.000 25P0时可以进行平差计算,若反之,则说明控制面积的量算有问题。(www.daowen.com)
c.计算改正系数:K=-△P/∑P′
d.计算各控制区平差改正值:△P′=K×P′(△P′为控制区改正值;P′为控制区量测面积)
e.计算各控制区平差后面积:P=P′+△P′(P为平差后面积)
f.校核:∑P=P0(∑P为平差后面积之和)
面积计算完成后填写面积量算表格,见表3-8。

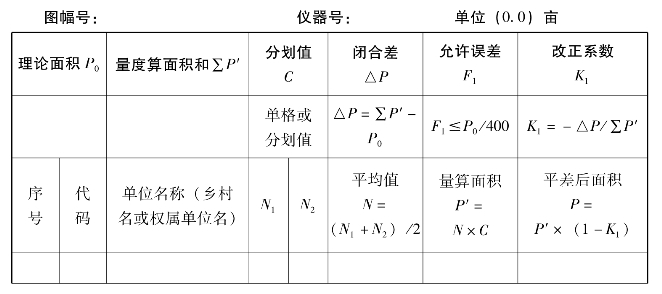

表3-8 面积量算表

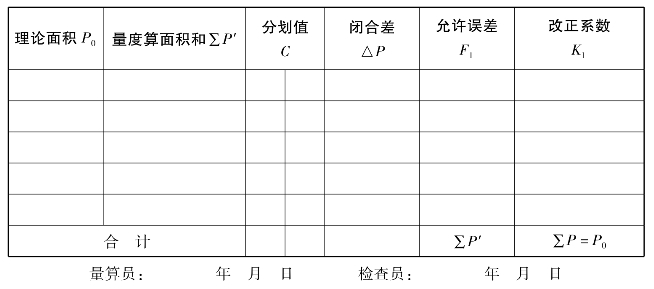

续表
②碎部面积量算
A.图斑编号
原则:以图幅、以村(或乡)为单位按1、2、3的顺序,从上到下、从左到右对该图该村(乡)的每一个图斑分别进行编号,如果一个图斑被线状地物分割,要分别进行编号。碎部面积计算见表3-9。

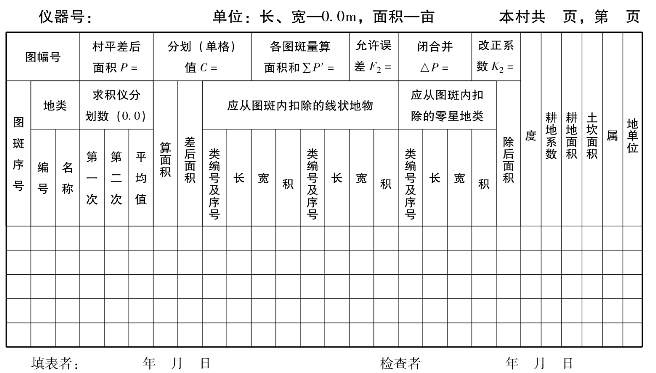

表3-9 ××县××乡(镇) ××村(场)碎部图斑面积计算表
注:允许误差F2=8×10-6×M15P(亩),闭合差P=∑P′-P,改正系数K2=-△P/∑P′,量算面积P′=平均值N×C,平差后面积P=P′×(1+K2);分划数小数点后多保留一位者,为方格法求得;表中扣除后面积=平差后面积-线状地物面积-零星地类面积,耕地扣除后面积=净耕地面积+田坎面积。
B.填表注意事项
a.地类名称和代号以新的全国土地分类为准。
b.每个图斑量算两次,将方格法量算的数据除以10,填入表4的求积分划数中的“第一次”和“第二次”,用求积量算则直接填入“第一次”和“第二次”。
c.线状地物指不够上图标准的单线公路、河流、沟渠;长度用方格纸在图上量算,宽度以实地调查为准(公路8m,机耕道4m,河流10m,沟渠2.5m)。
d.权属:指国有、集体、未定权属。争议地为未定权属土地,河流、滩涂、国有农林牧渔场(如名山县农场、雅安鱼种场)、城镇(城西镇)、高速公路(如成雅高速公路)、省(市、县)级公路(如川藏路)、国有工矿(如名山职业中学、中竹纸业等)等;其他的土地均为集体土地。
e.坡度:由各村自行设定,但每一个坡度级(0~2°、2~6°、6~15°、15~25°、 >25°)至少应有一个图斑。
f.净耕地系数。不同的土地利用方式,不同的地形条件,净耕地系数不一样,见表3-10。

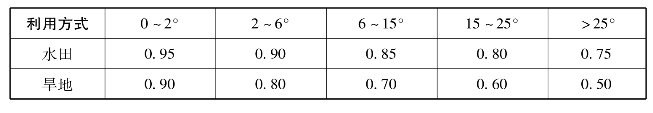

表3-10 不同地形条件下不同利用方式的净耕地系数
C.碎部面积量算
碎部面积在进行量算时,注意以下问题:
a.以线状地物为图斑界线的,相邻图斑各扣除线状地物面积的1/2;以线状地物一侧为界的,线状地物面积全部扣除(在坐落图斑中扣除)。
b.河流、铁路、高速公路、国道、干渠、县(含)以上公路等穿过城镇建成区的,应扣减其在建成区内的面积;农村道路穿过农村居民点的,不扣减其在农村居民点内的面积。
c.对图斑内的零星地类面积进行扣除。
d.对耕地图斑内的田坎面积进行扣除。
