为了准确地了解生产情况，掌握生产发展趋势，及时发现计划与实际的差异，以实现对生产系统和生产作业系统的有效控制，我们必须应用一些科学的控制方法。

(一)进度分析法

为了直观地了解生产进度及其与计划的符合情况，更好地控制生产作业进度，可以采用以下图表进行进度分析。

1.坐标图法 在生产随时变化的情况下，可以用一个简单的坐标图来描述数据，数据的变动趋势以及完成计划的情况，如图3-16 所示。

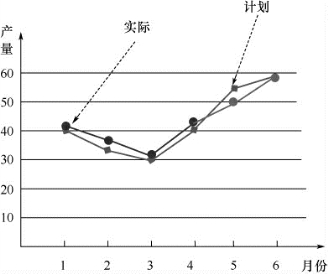

图3-16　某纺织厂进度分析坐标图

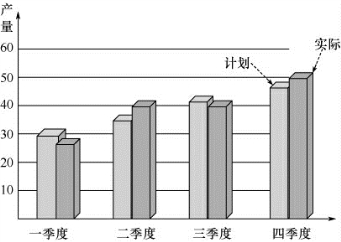

图3-17　某纺织厂进度分析直方图(www.daowen.com)

2.直方图法 直方图法可以直观地检查计划与实际的符合情况，如图3-17 所示。

(二)趋势分析法

趋势分析法就是把各工序每日实际完成的数量，按时间序列绘制成坐标图，从而分析其规律和趋势。坐标图分三步绘制。

①将每日实际完成的产量连成折线，三条线的中点连线，取连线的两中点连成一条曲线，称为短波，以观察其规律与发展趋势，如图3-18( a) 所示。

②将短波各尖峰( 峰值) 连成一线，各谷底另连成一线，连成的两线称外覆线，如图3-18( b) 所示。

③在两条线的中间绘一曲线——中波，据此可进行趋势分析，如图3-18( b) 所示。

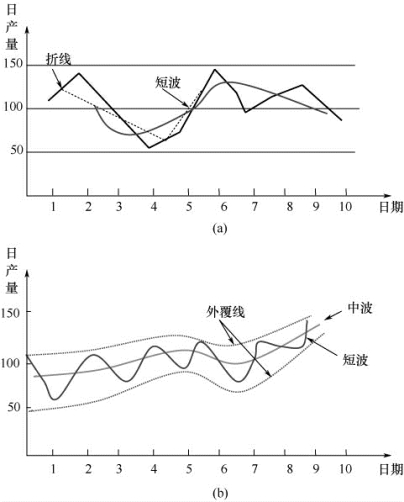

图3-18　某纺织厂进度分析趋势图
