如何配置SAP系统间数据传输?

时间:2023-06-12 理论教育 版权反馈
【摘要】:本例中实现物料数据共享,由一方系统创建物料,通过IDoc发送与接收操作,在另一方系统中实现共享。图3-30定义接受方RFC连接:填入接收方目标系统名称、IP地址和实例编号。图3-31选择“MDMP&Unicode”选项,如图3-32所示。图3-37注:当对方系统为Unicode系统时,该选项要被选中。图3-39单击按钮并改为修改模式,单击按钮创建模型视图,输入描述与IDoc名称,如图3-40所示。图3-533.测试系统间IDoc连接在发送端发送步骤一:创建物料。

如何配置SAP系统间数据传输?

本例中实现物料数据共享,由一方系统创建物料,通过IDoc发送与接收操作,在另一方系统中实现共享。

1.定义系统间连接

(1)在接收方系统定义

步骤一:定义发送方与接受方逻辑系统。

按照路径“IDoc接口/启用应用程序链接(ALE)→基本设置→逻辑系统→定义逻辑系统”或运行事务代码BD54,添加逻辑系统如图3-28所示。


图3-28

如上图所示,逻辑系统ECCCLNT811为接收方用,PRODUCTION为发送方用。

步骤二:定义客户端与逻辑系统之间的对应关系。

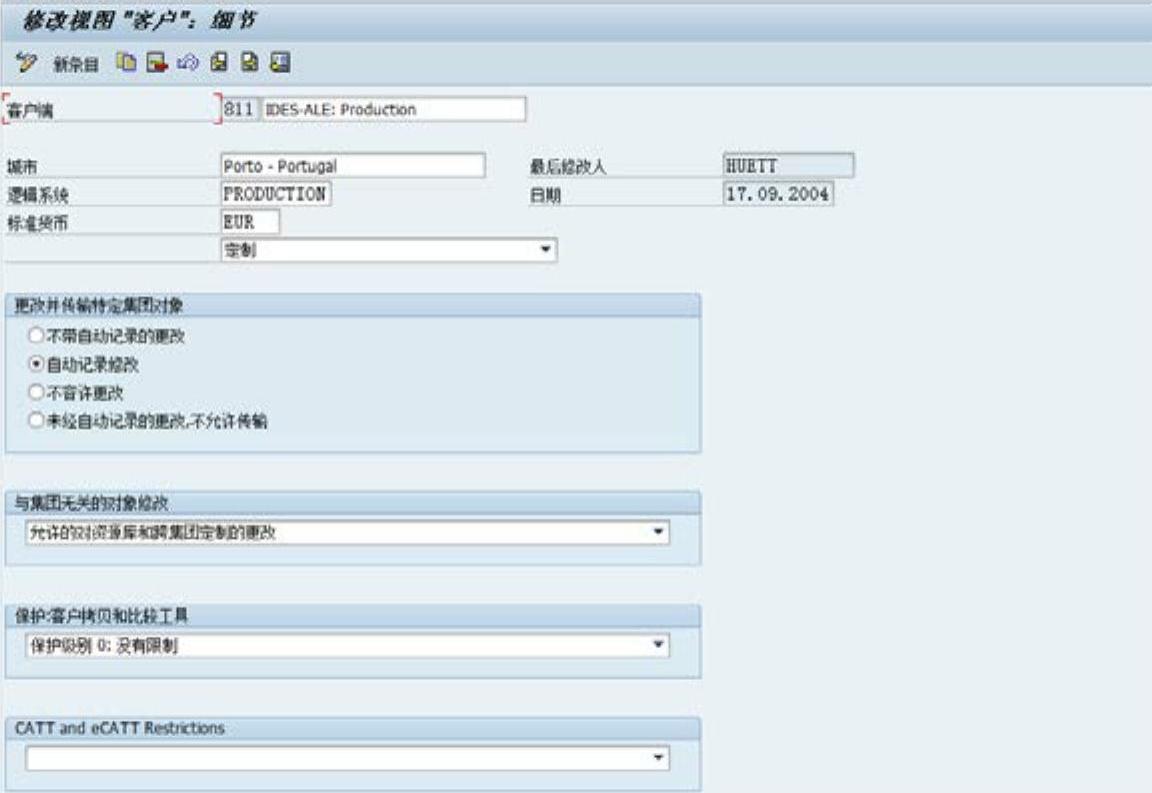

运行事务代码SCC4,设定客户端信息如图3-29所示。


图3-29

步骤三:定义RFC调用目标系统,建立连接。

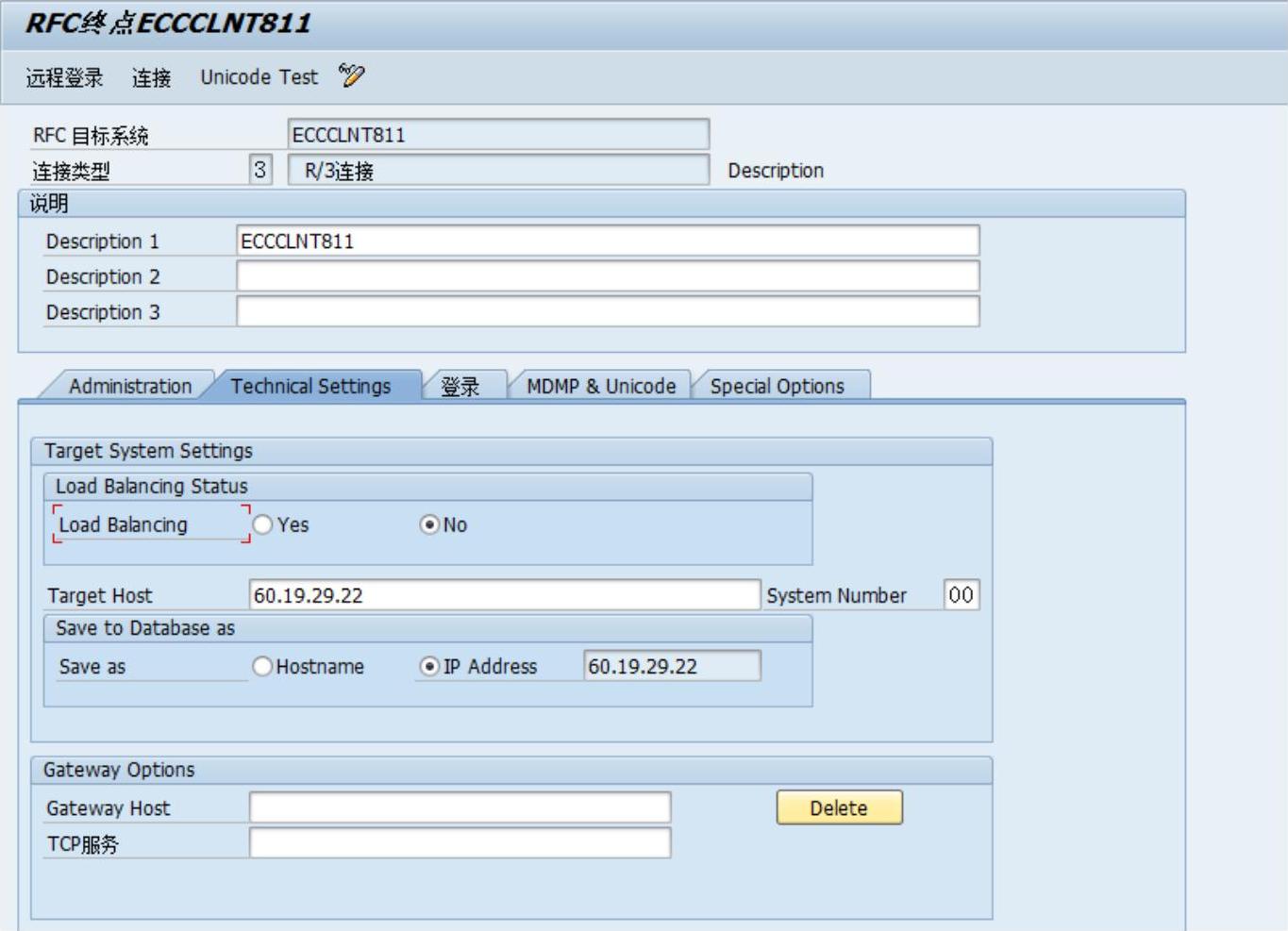

运行事务代码SM59,设定RFC连接信息如图3-30所示。


图3-30

定义接受方RFC连接:填入接收方目标系统名称、IP地址和实例编号。

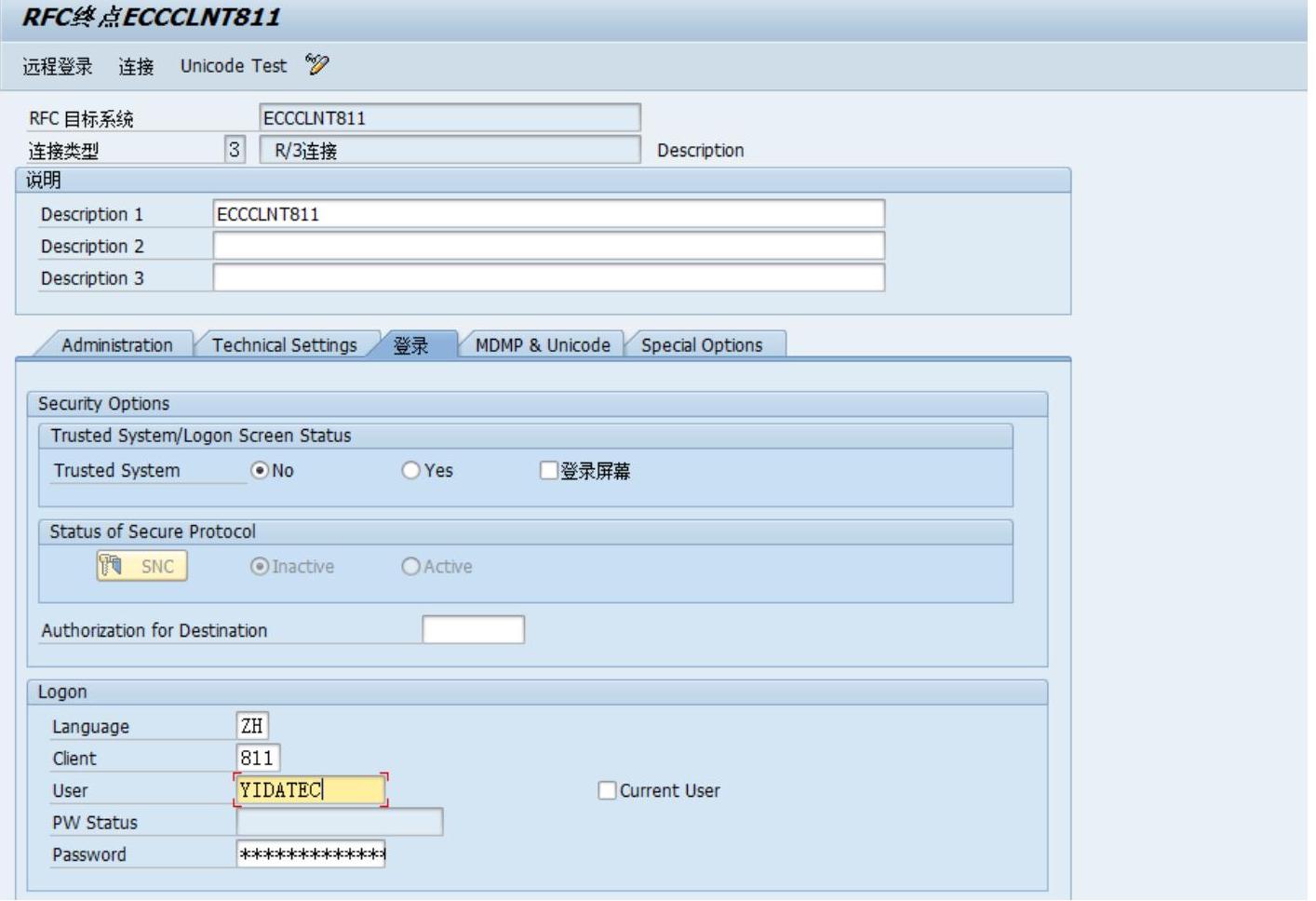

输入语言、客户端号、用户名和密码,如图3-31所示。


图3-31

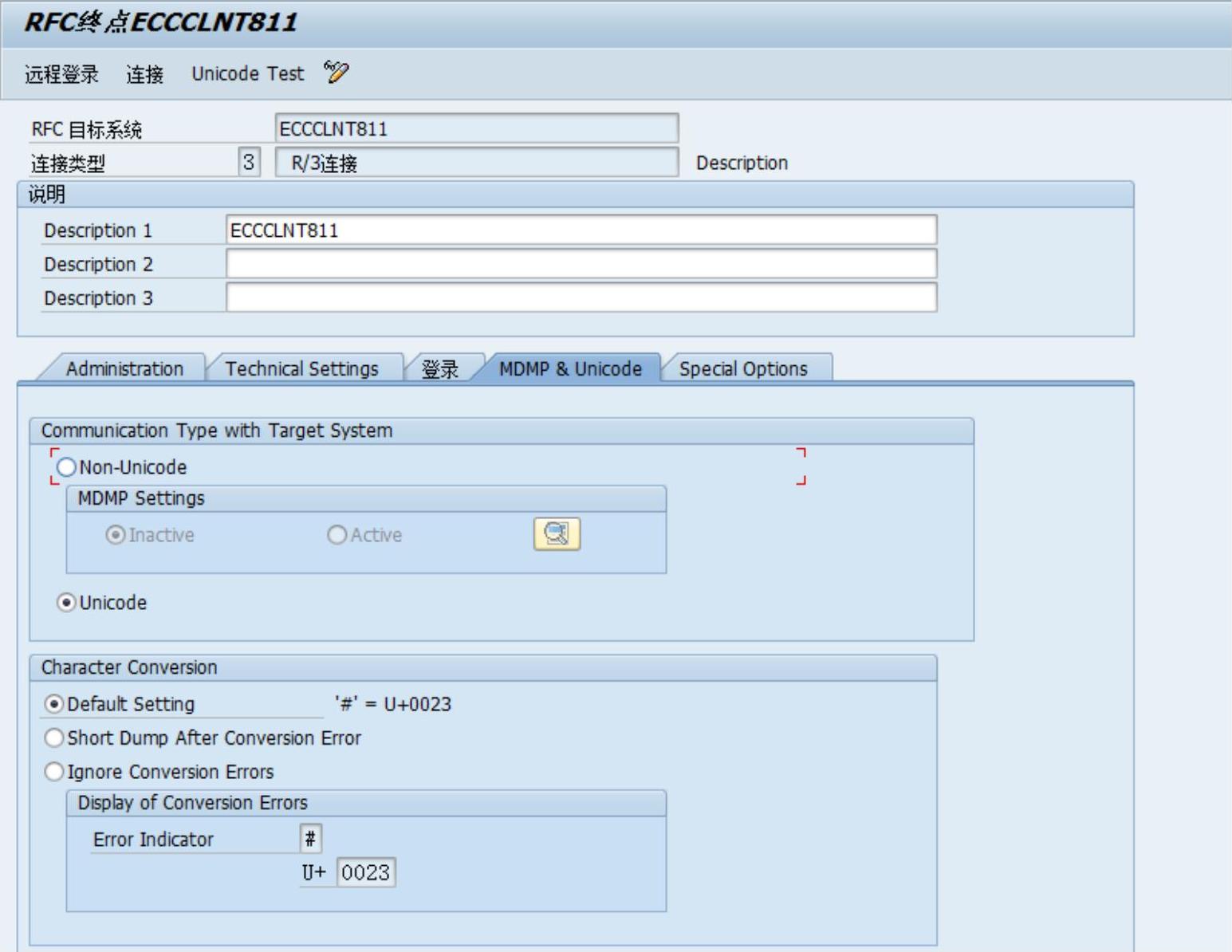

选择“MDMP&Unicode”选项,如图3-32所示。


图3-32

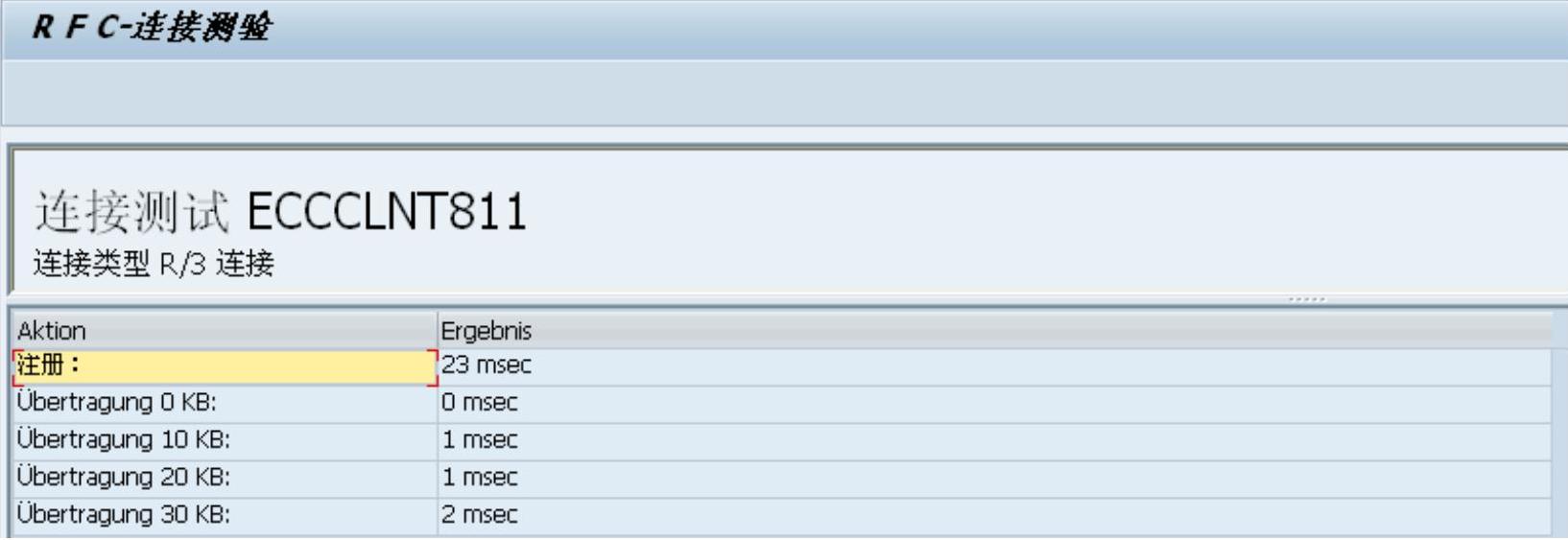

测试连接和权限测试,单击应用工具栏中的978-7-111-50126-8-Chapter03-32.jpg按钮,如图3-33所示。


图3-33

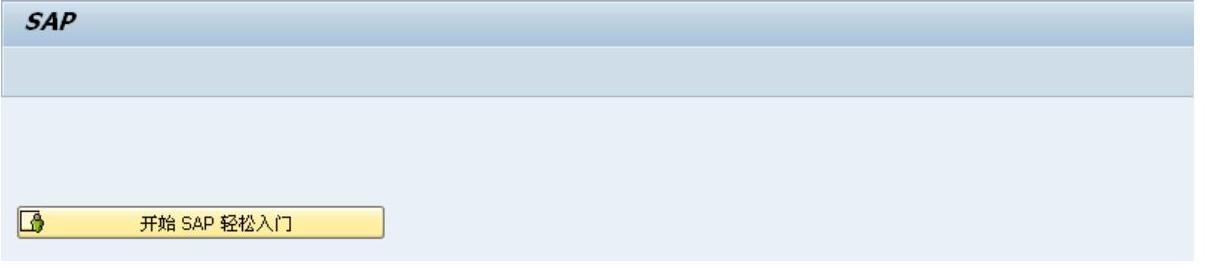

注:此处测试连接时一般要单击978-7-111-50126-8-Chapter03-34.jpg按钮,查看是否能远程登录到对方系统,如图3-34所示。

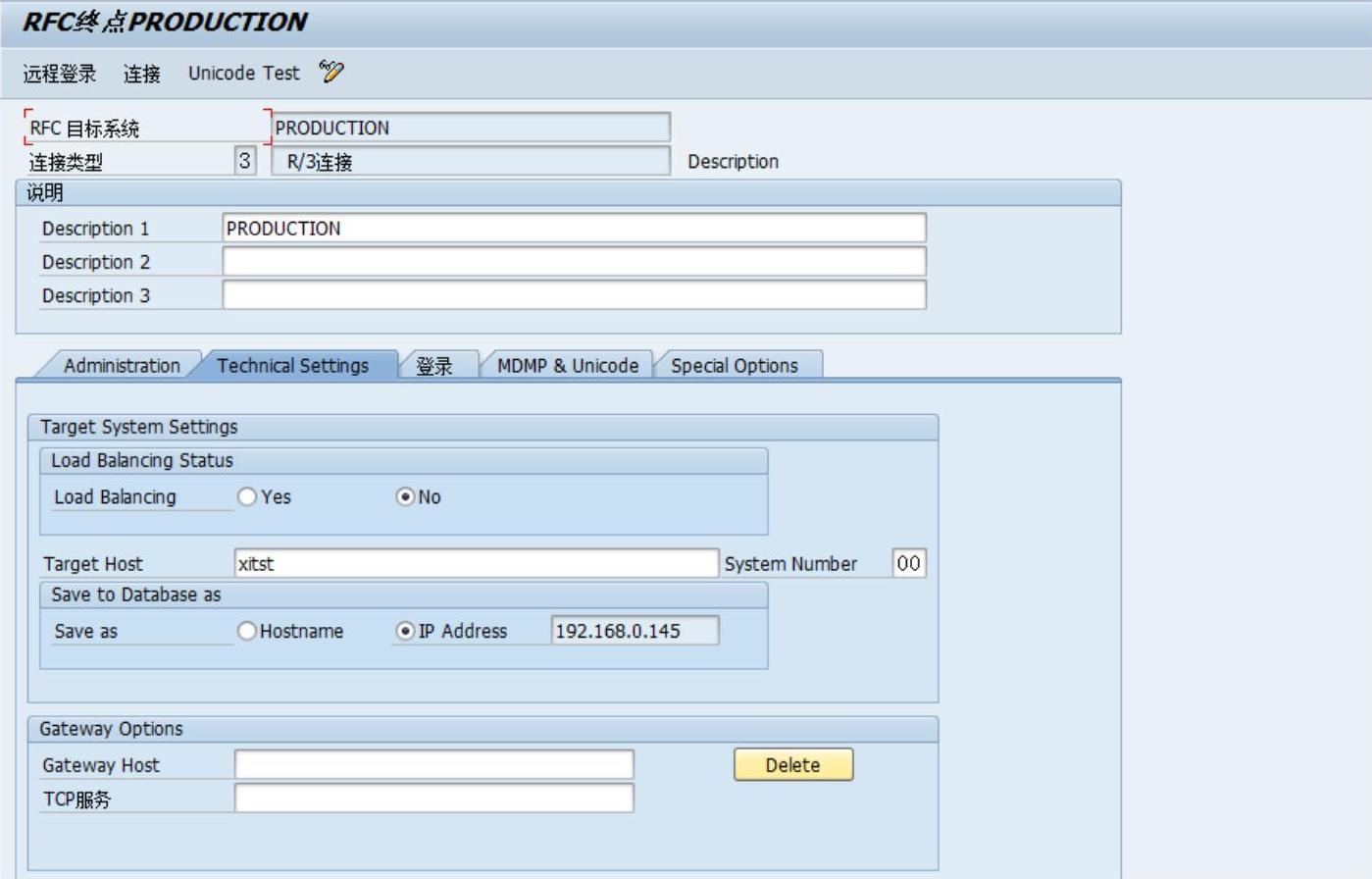

定义发送方RFC连接:填入发送方目标系统名称、IP地址和实例编号,如图3-35所示。


图3-34


图3-35

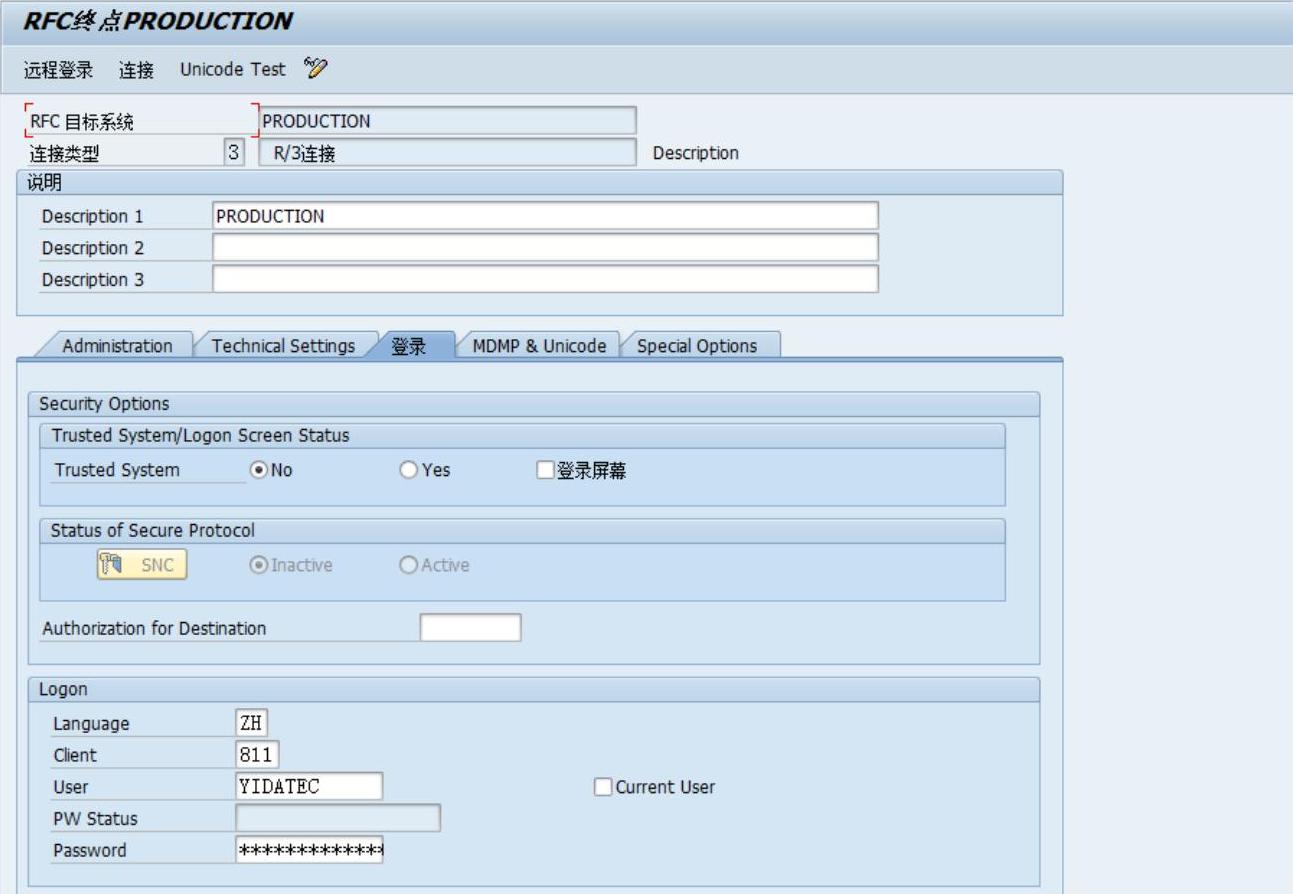

输入语言、客户端号、用户名和密码,如图3-36所示。


图3-36

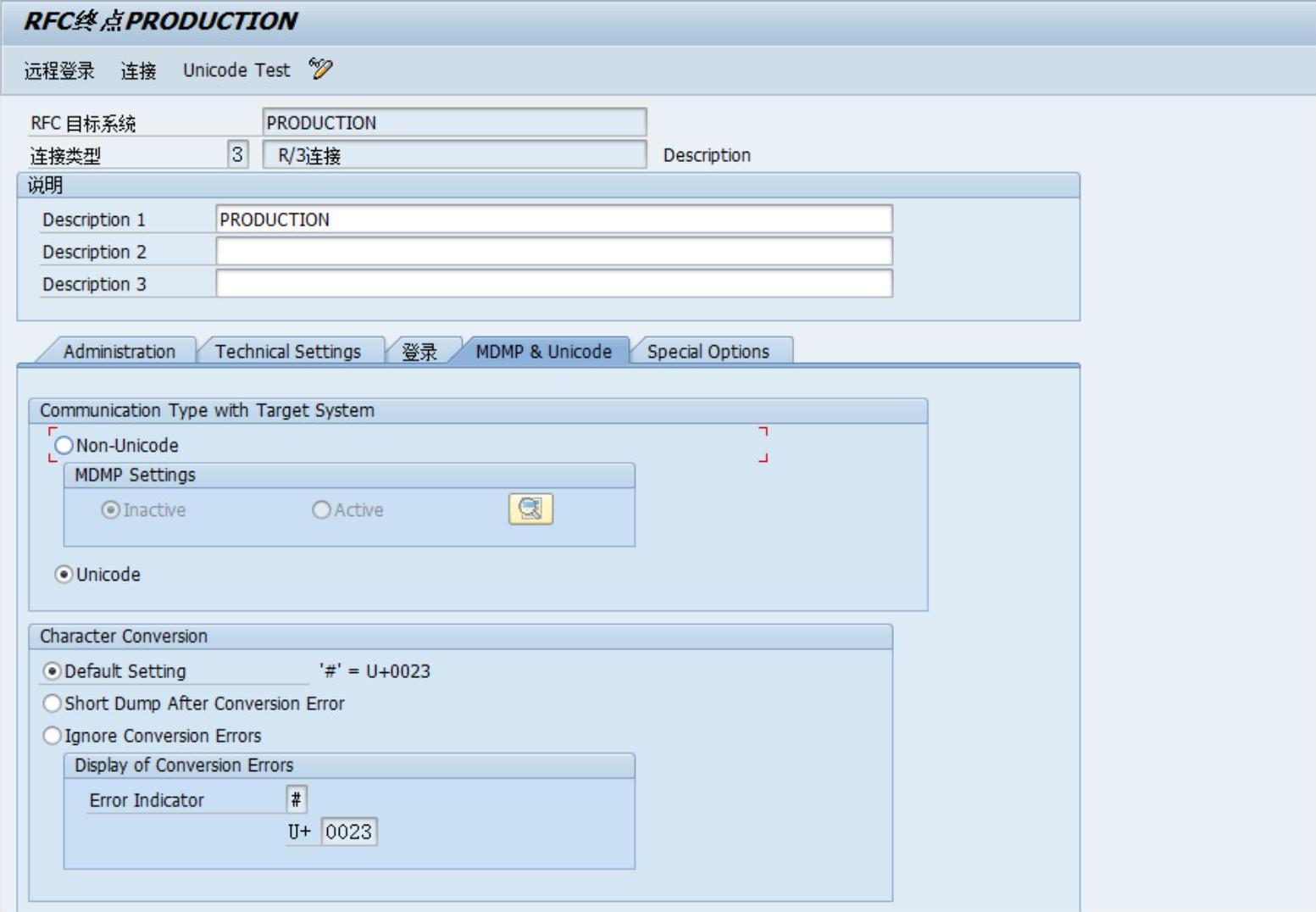

选择Unicode选项,如图3-37所示。


图3-37

注:当对方系统为Unicode系统时,该选项要被选中。

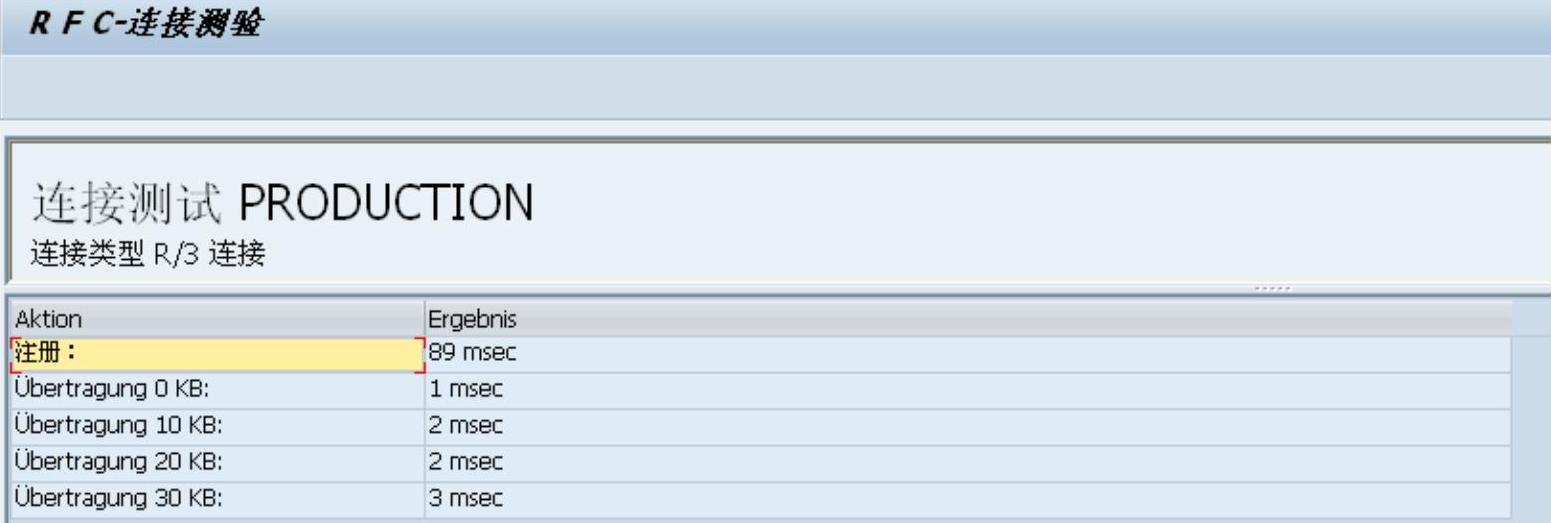

测试连接和权限测试,单击应用工具栏中的978-7-111-50126-8-Chapter03-39.jpg按钮,如图3-38所示。


图3-38

(2)在发送方系统定义

按照以上步骤,在发送方定义相同的逻辑系统和对应的RFC连接。

2.定义系统间IDoc连接

(1)在接收方系统定义

步骤一:创建并分配添加消息类型。

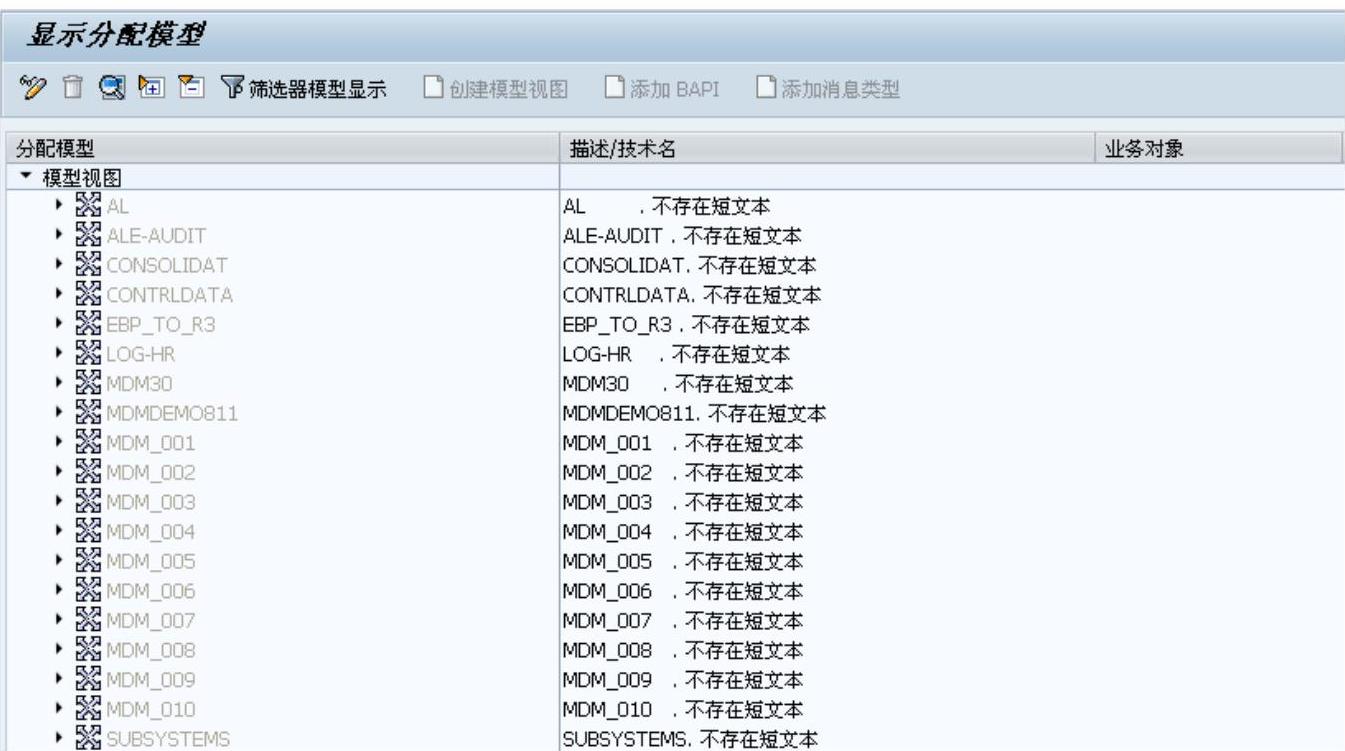

运行事务代码BD64,创建模型视图,如图3-39所示。


图3-39

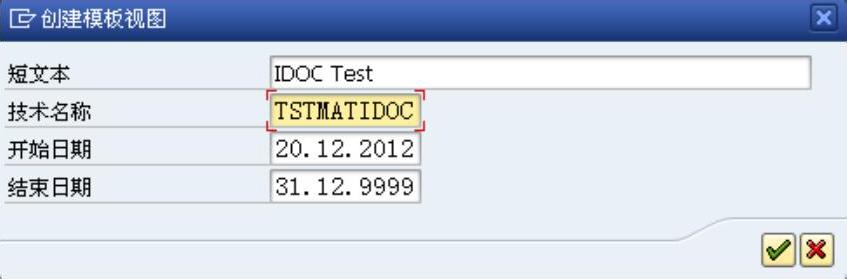

单击978-7-111-50126-8-Chapter03-42.jpg按钮并改为修改模式,单击978-7-111-50126-8-Chapter03-43.jpg按钮创建模型视图,输入描述与IDoc名称,如图3-40所示。


图3-40

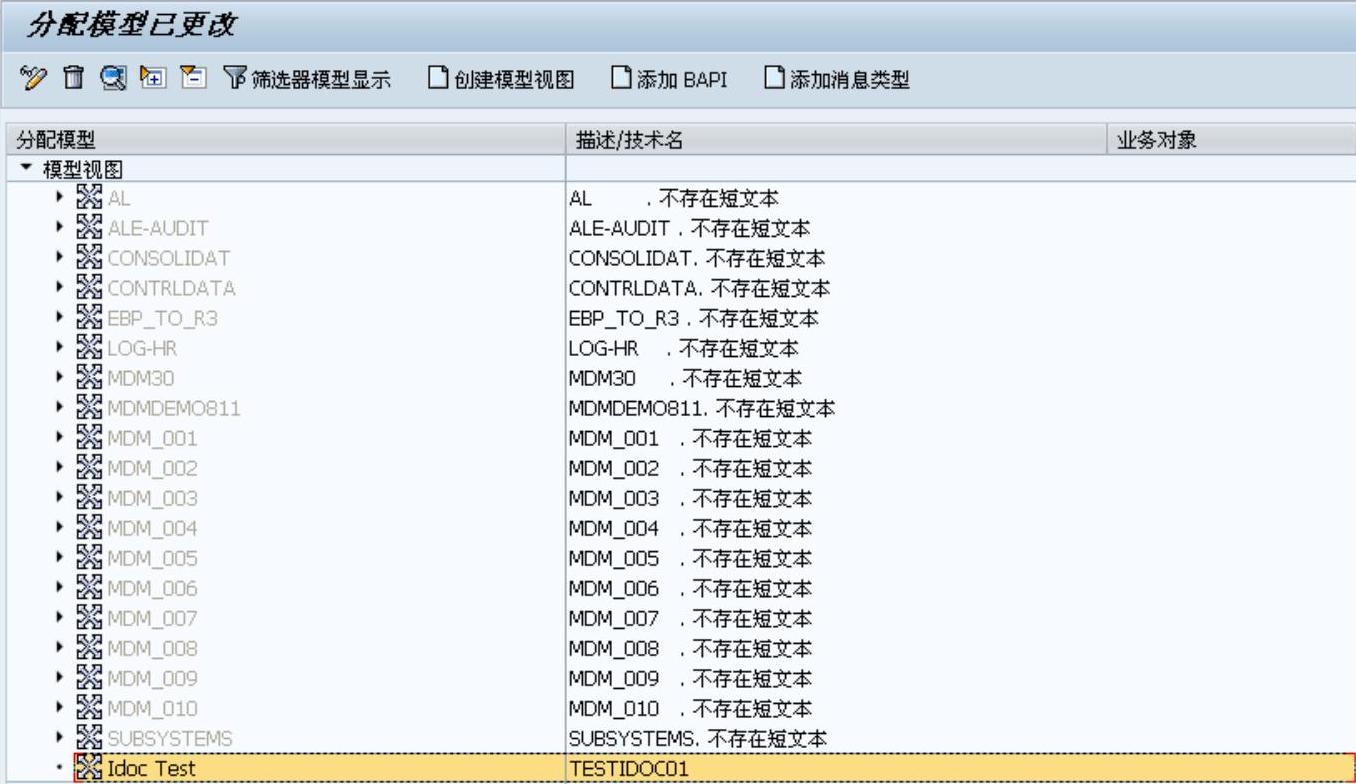

单击上图中的978-7-111-50126-8-Chapter03-45.jpg按钮,效果如图3-41所示。


图3-41

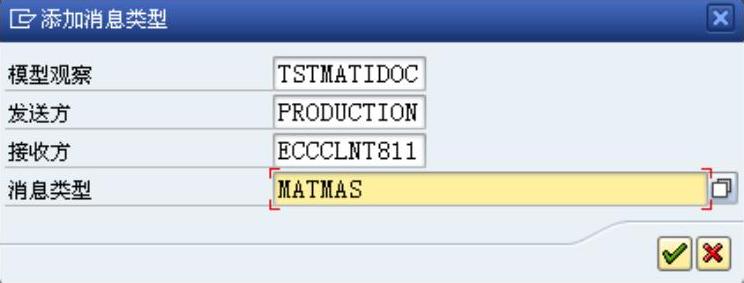

选中模型视图,单击978-7-111-50126-8-Chapter03-47.jpg按钮添加消息模型,输入模型名称、发送方逻辑名、接受方逻辑名和消息类型如图3-42所示。

单击上图中的978-7-111-50126-8-Chapter03-48.jpg按钮,并单击标准工具栏上的保存按钮978-7-111-50126-8-Chapter03-49.jpg保存设定信息。

步骤二:生成伙伴参数文件。

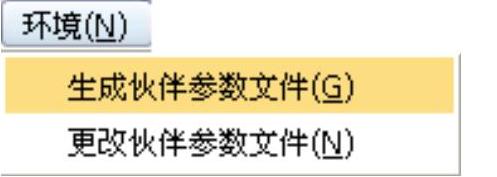

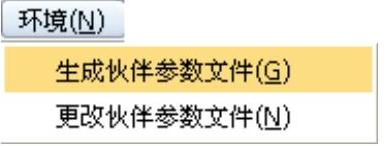

按照以下路径生成伙伴参数文件,如图3-43所示。


图3-42


图3-43



图3-44

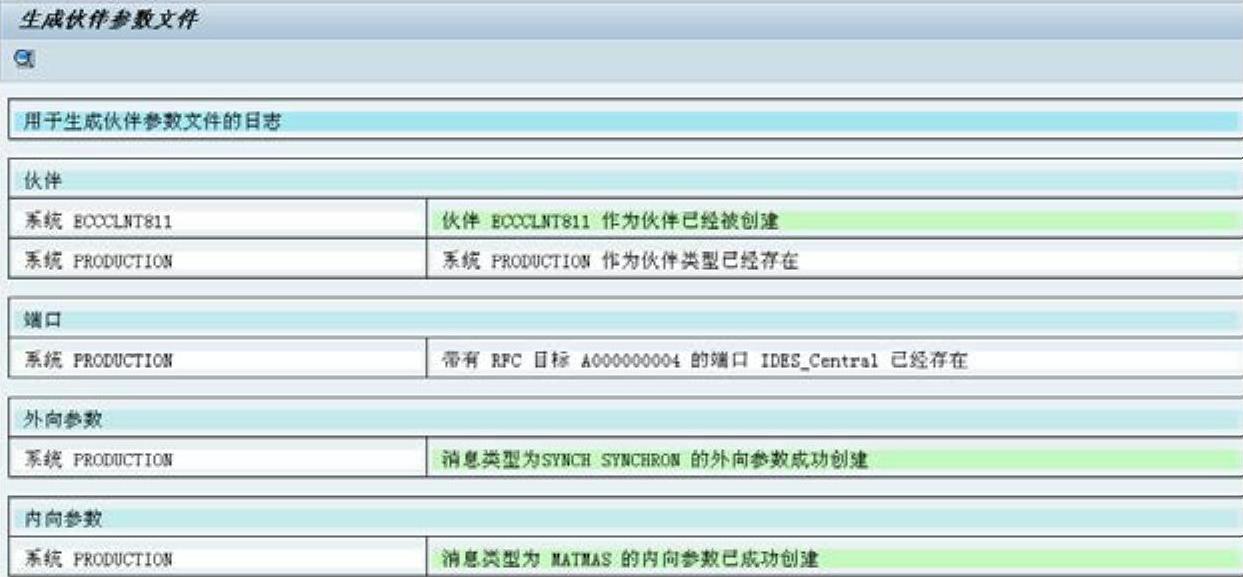

执行结果如图3-45所示。


图3-45

步骤三:分配观察模型。

单击标准工具栏上的返回按钮978-7-111-50126-8-Chapter03-55.jpg,按照以下路径将模型分配给逻辑系统,如图3-46所示。


图3-46

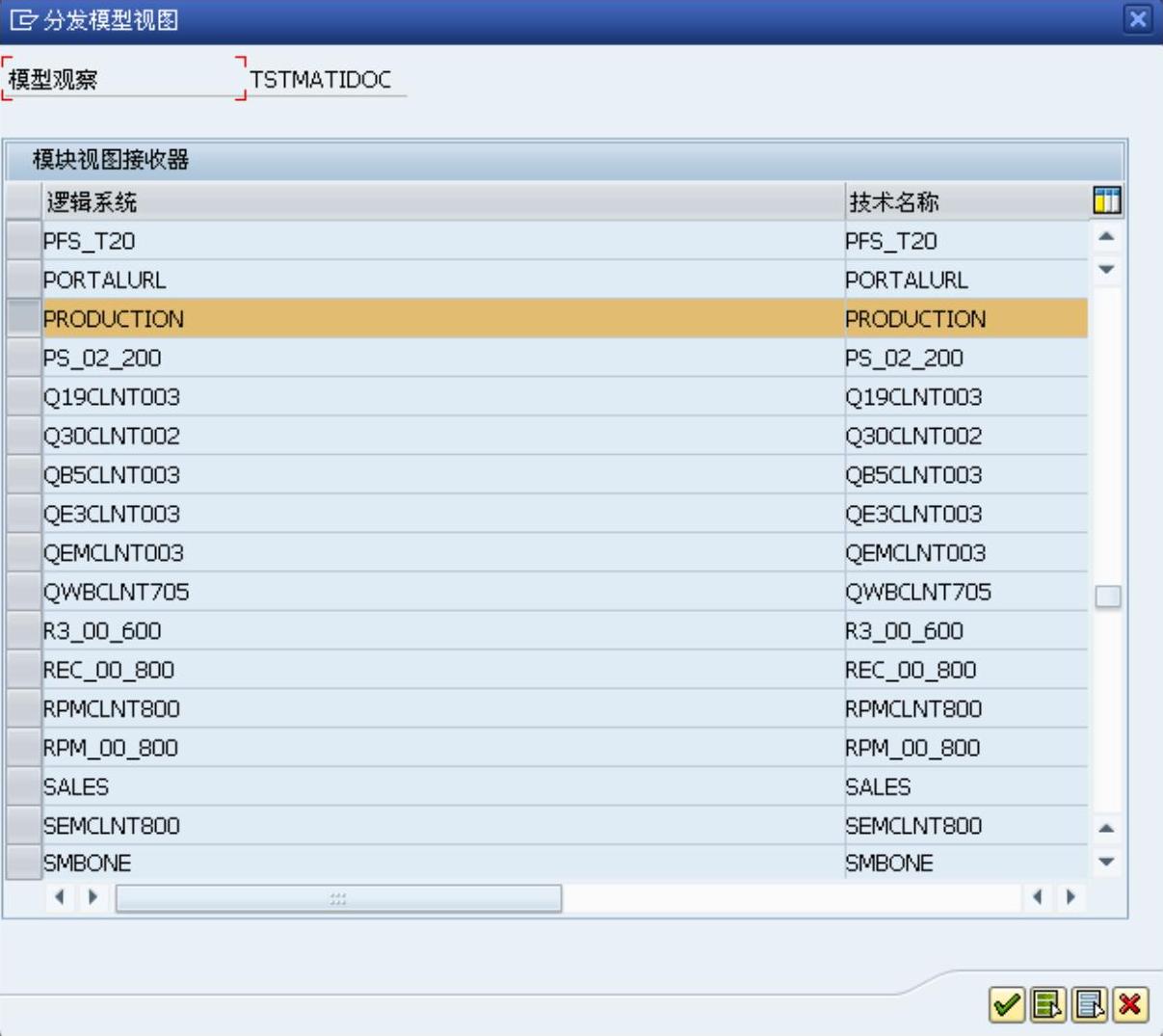

选择发送方逻辑名称,如图3-47所示。


图3-47

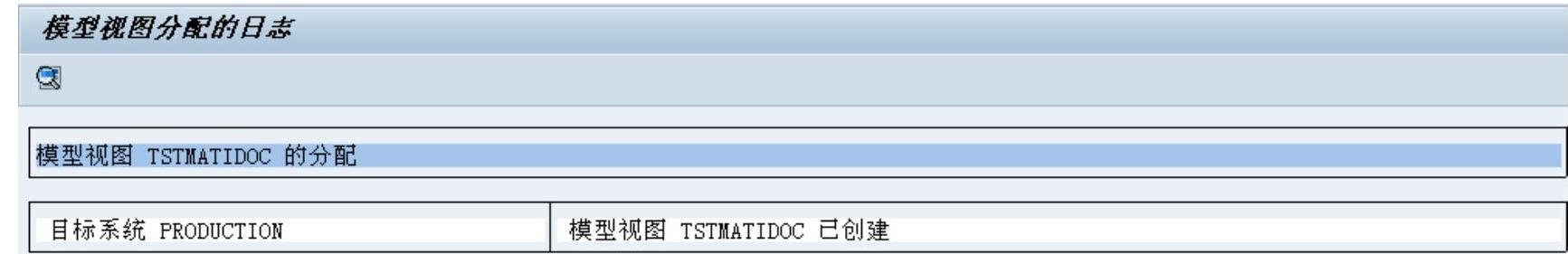

单击上图中的978-7-111-50126-8-Chapter03-58.jpg按钮,分配结果如图3-48所示。


图3-48

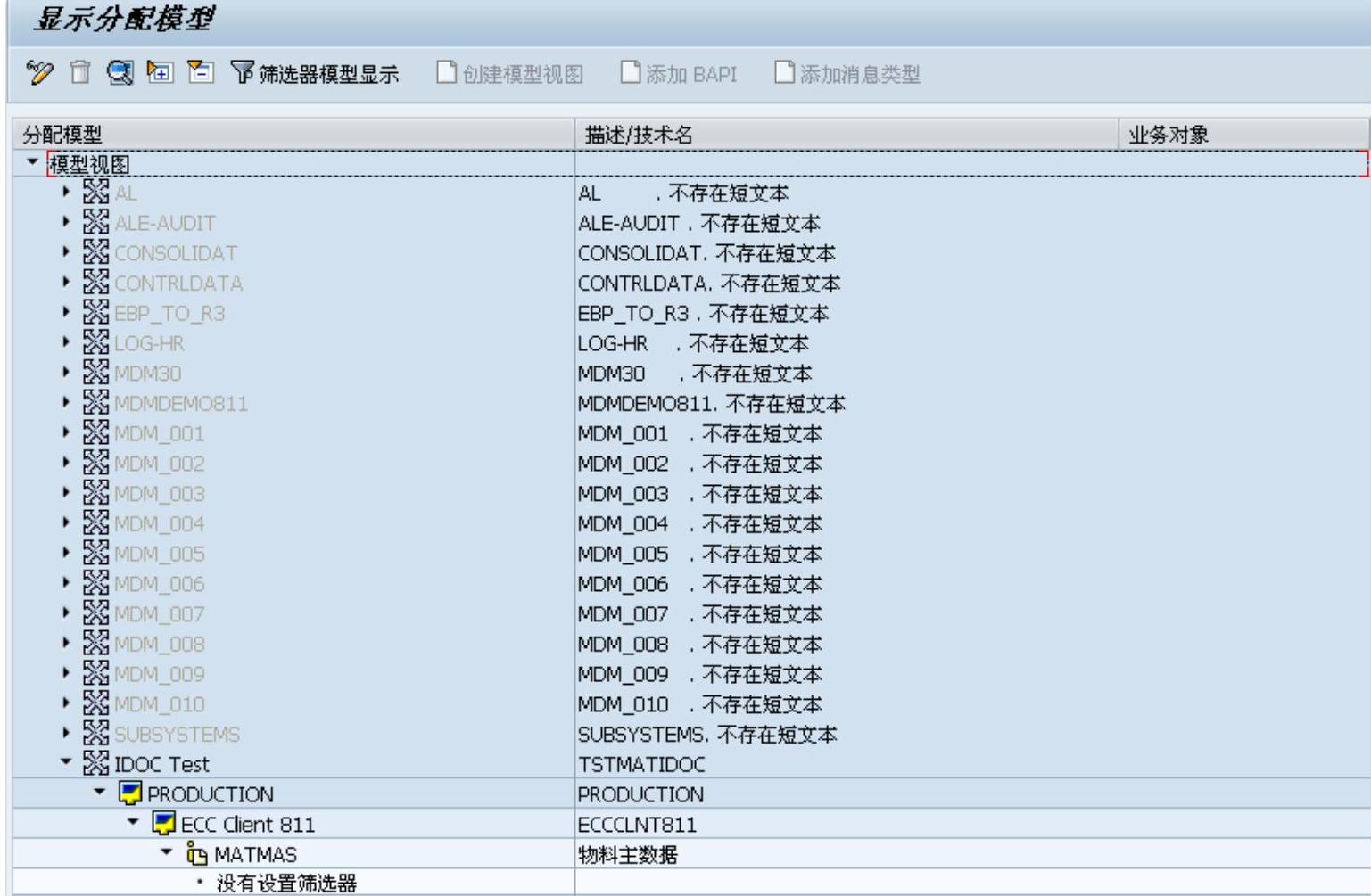

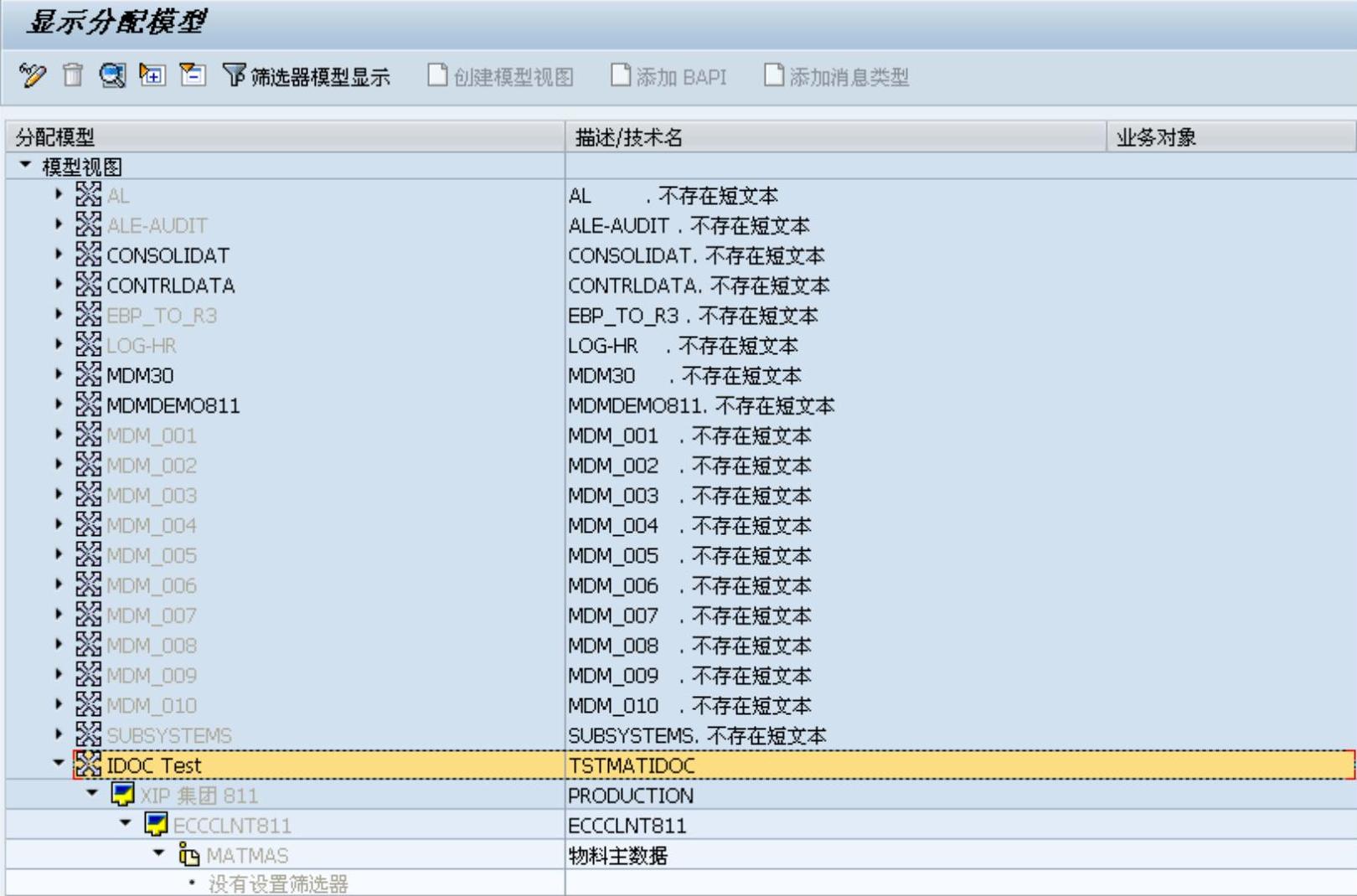

接收方配置结果如图3-49所示。


图3-49

发送方生成结果如图3-50所示。


图3-50

(2)在发送方系统定义

步骤一:生成伙伴参数文件。

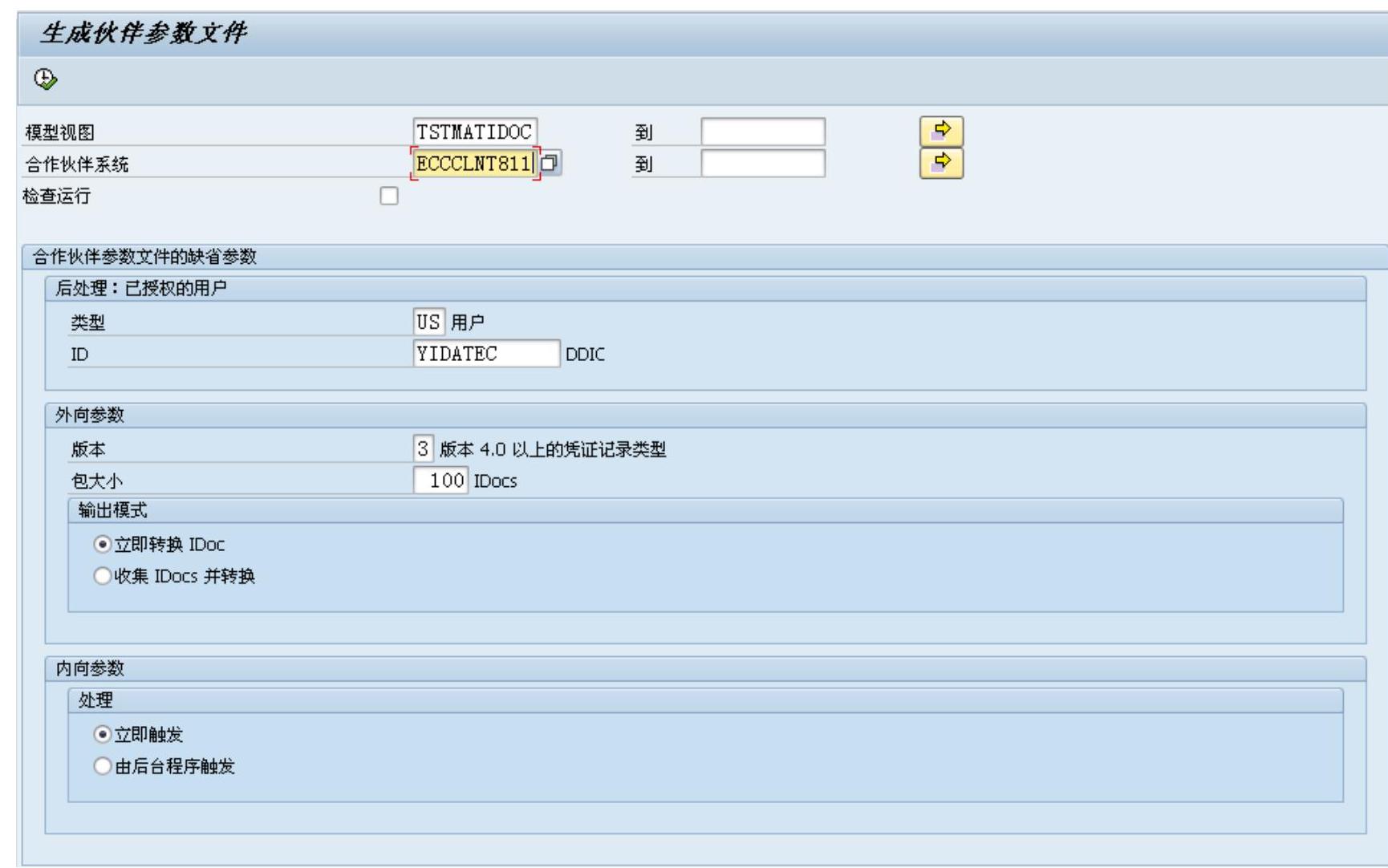

运行事务代码BD64,选中已生成的模型,按照以下路径生成伙伴参数文件,如图3-51所示。



图3-51


图3-52

显示成功信息如图3-53所示。


图3-53

3.测试系统间IDoc连接

(1)在发送端发送

步骤一:创建物料。

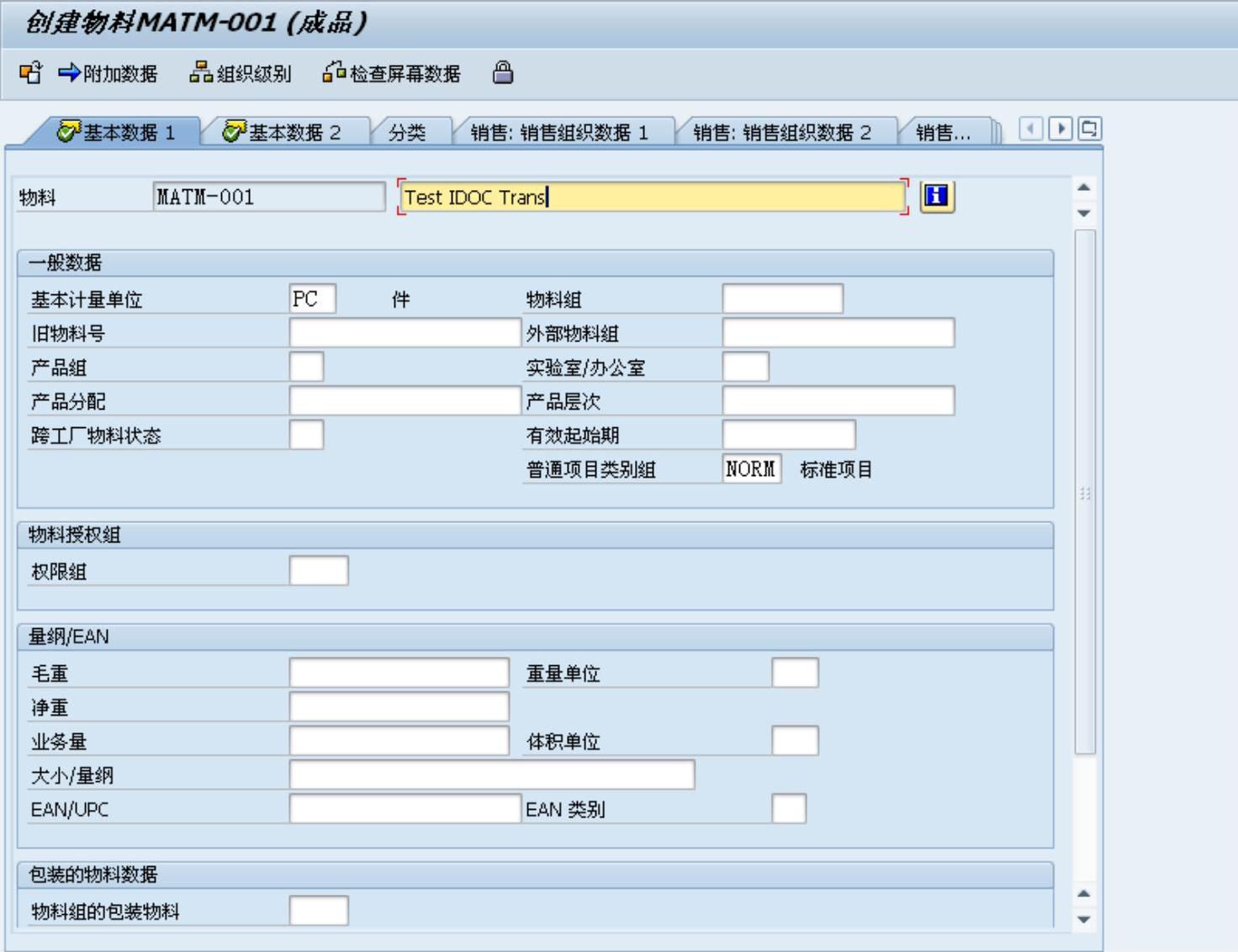

运行事务代码MM01,创建物料如图3-54所示。


图3-54

步骤二:发送物料。

运行事务代码BD10,填写发送的物料号和接收方服务器逻辑地址,单击运行按钮978-7-111-50126-8-Chapter03-67.jpg,如图3-55所示。


图3-55

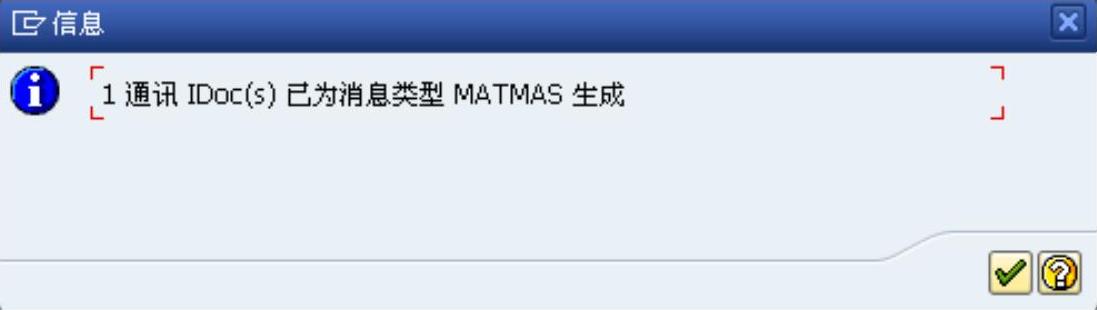

运行结果如图3-56所示。


图3-56

单击上图中的978-7-111-50126-8-Chapter03-70.jpg按钮,如图3-57所示。


图3-57

单击上图中的978-7-111-50126-8-Chapter03-72.jpg按钮。

步骤二:查看发送物料结果。

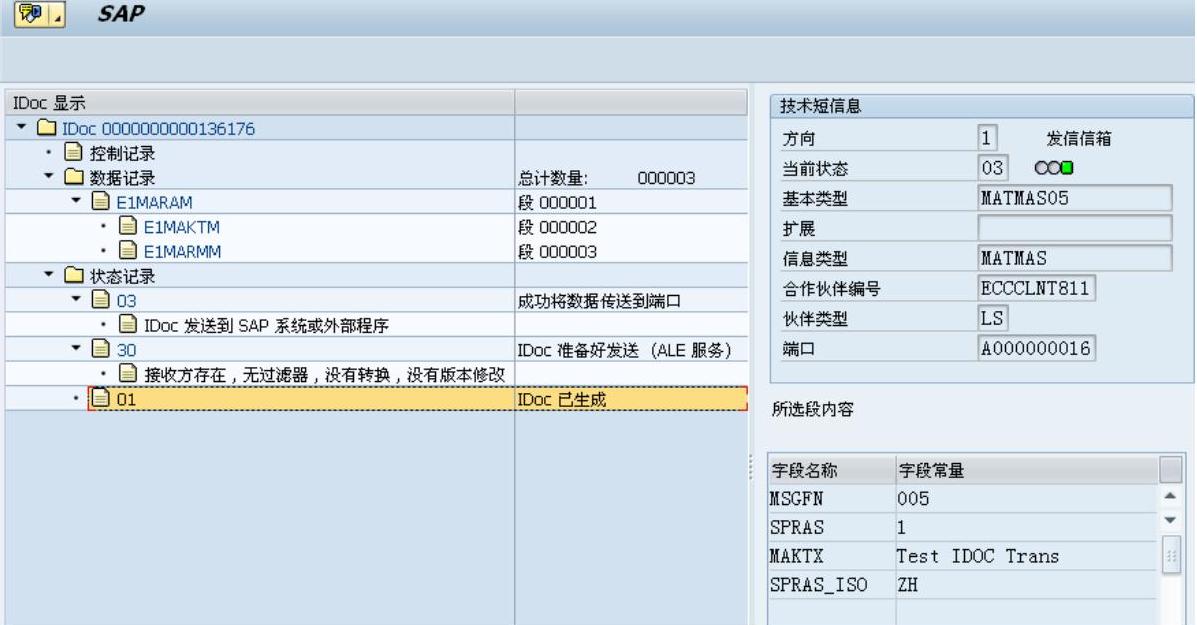

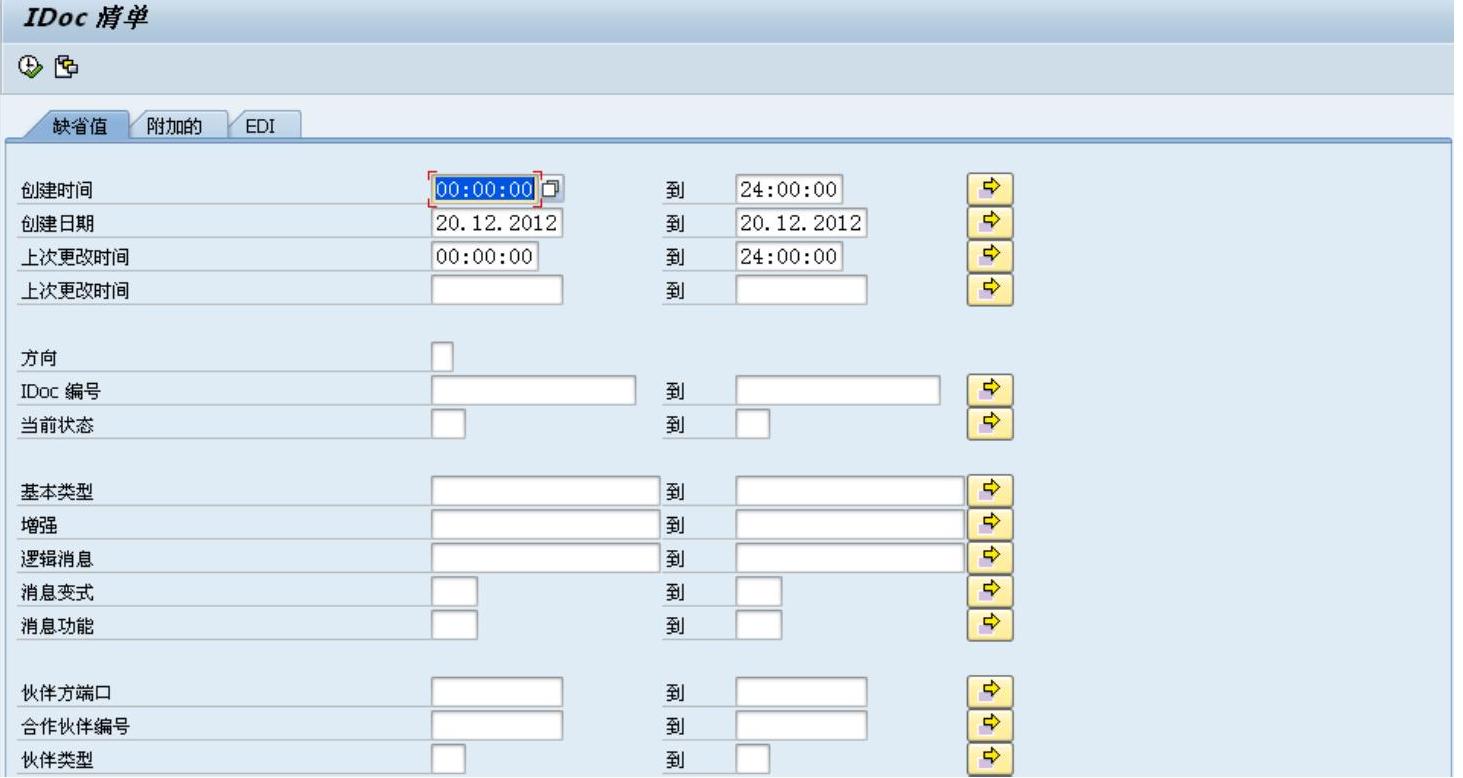

发送完成后,运行事务WE02查看发送消息,如图3-58所示。


图3-58

单击运行按钮978-7-111-50126-8-Chapter03-74.jpg,如图3-59所示。

(2)在接收端接收

步骤一:查看接受消息。

在接受方服务器运行事务WE02,查看接受消息,如图3-60所示。

步骤二:查看接受物料。

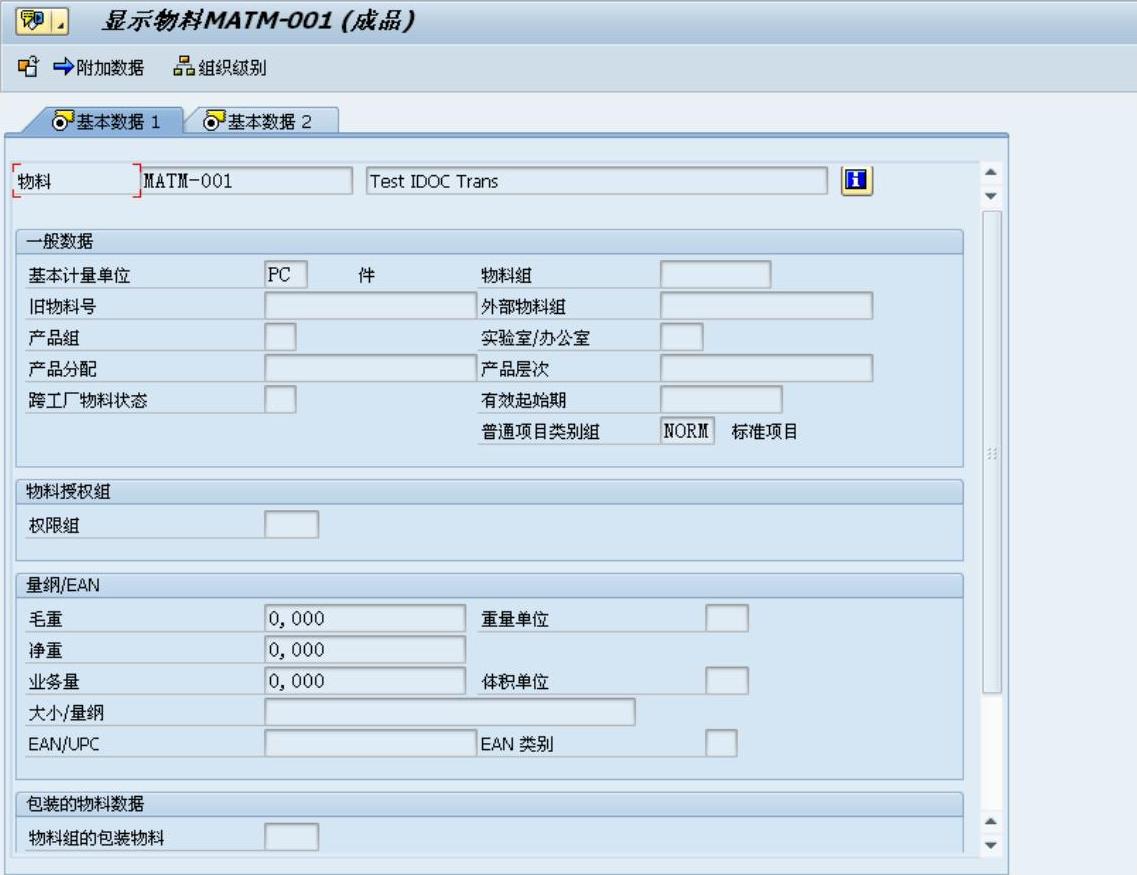

在接受方服务器运行事务MM03,查看接受物料,如图3-61所示。


图3-59


图3-60


图3-61
